Oben öffnender Schaltertester für Leistungsschalter

Produktübersicht

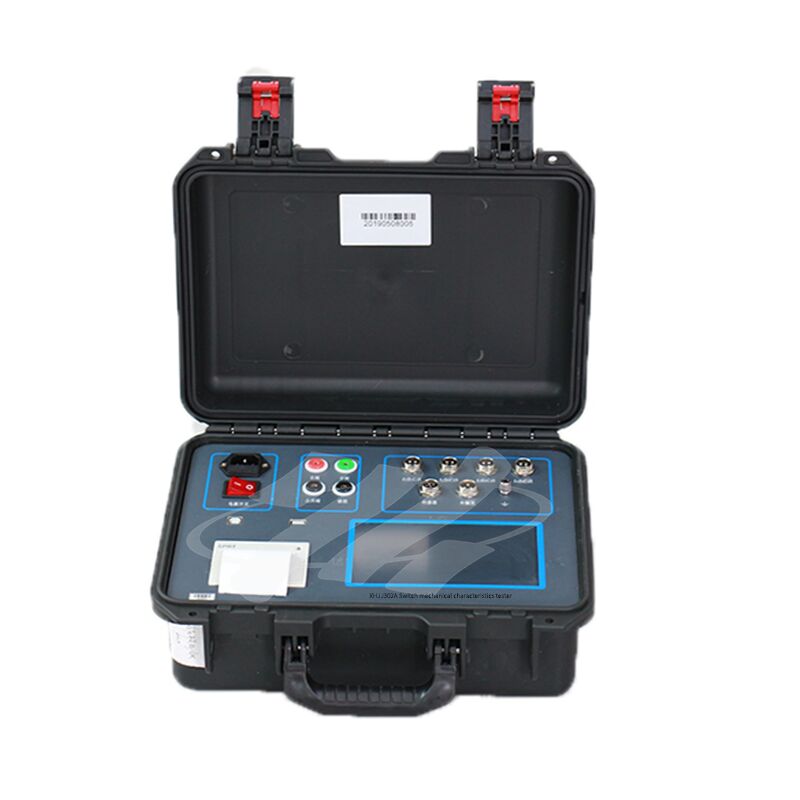

Der XHJJ302A Hochspannungs-Schalter-Umfassungsprüfer ist ein Gerät zur Messung der mechanischen Kennwerte von Schaltern. Er eignet sich nicht nur für die Geschwindigkeitsmessung von Vakuumschaltern, sondern auch für andere Hochspannungs-Leistungsschalter (Öl-, SF6-Schalter usw.), Schütze und Relais-Zeitmessung. Er zeichnet sich durch einen Top-Opening-Mechanismus, geringe Größe, geringes Gewicht und komplettes Zubehör aus.

Leistungsmerkmale
1. Das Instrument kann die geöffneten und geschlossenen Zustände der Kontakte automatisch erkennen und die entsprechenden Schließ- und Öffnungsvorgänge basierend auf dem Referenzkontaktzustand anzeigen;

2. 12 Kontakte können erkannt werden, und ihr Verbindungsstatus wird angezeigt, was es für Benutzer bequem macht, die Verkabelung zu überprüfen;

3. Das Instrument kann 50 Sätze von Testergebnissen speichern;

4. Großbild-LCD (320×240) Anzeige, keine Reflexion oder schwarzer Bildschirm bei Sonnenlicht, grafische und chinesische Zeichenmenüs, Bedienungshinweise und eine menügesteuerte Oberfläche für einfache Bedienung;

5. Das Instrument verfügt über eine grafische Analysefunktion, die die gleichzeitige Anzeige von Wellenformen und Messdaten ermöglicht und den Testprozess intuitiver macht;

6. Das Instrument verfügt über eine eingebaute Verzögerungsschutzfunktion, die die Spulenspannung automatisch abschaltet, nachdem der Leistungsschalter betätigt wurde, wodurch sowohl der Leistungsschalter als auch das Testinstrument effektiv geschützt werden;

7. Dieses Instrument kann sowohl elektrische als auch manuelle Öffnungs- und Schließtests durchführen;

8. Hoch- und Niederspannungstests können durchgeführt werden;

9. Wiederholungsprüfungen können durchgeführt werden, einschließlich Schließen-Öffnen, Öffnen-Schließen und Öffnen-Schließen-Öffnen-Parametermessungen;

Technische Parameter
★ Zeitmessung: 0,01～9000ms  1%±(1% des Messwerts + 2 Stellen)
★ Geschwindigkeitsmessung: 1mm Sensor 0,01～25,00m/s
0,1mm Sensor 0,001～2,50m/s
0,5° Winkelsensor 1 Zyklus / 0,5°
★ Hubmessung: Sensor: 50mm, Auflösung: 0,1mm  Einstellung 5mm～900mm
360-Linien-Sensor: 360°, Auflösung: 0,5°
★ Betriebsspannung: AC 220V±10%  50±1Hz
★ Betriebsumgebung: -10℃～40℃   RH≤80%
