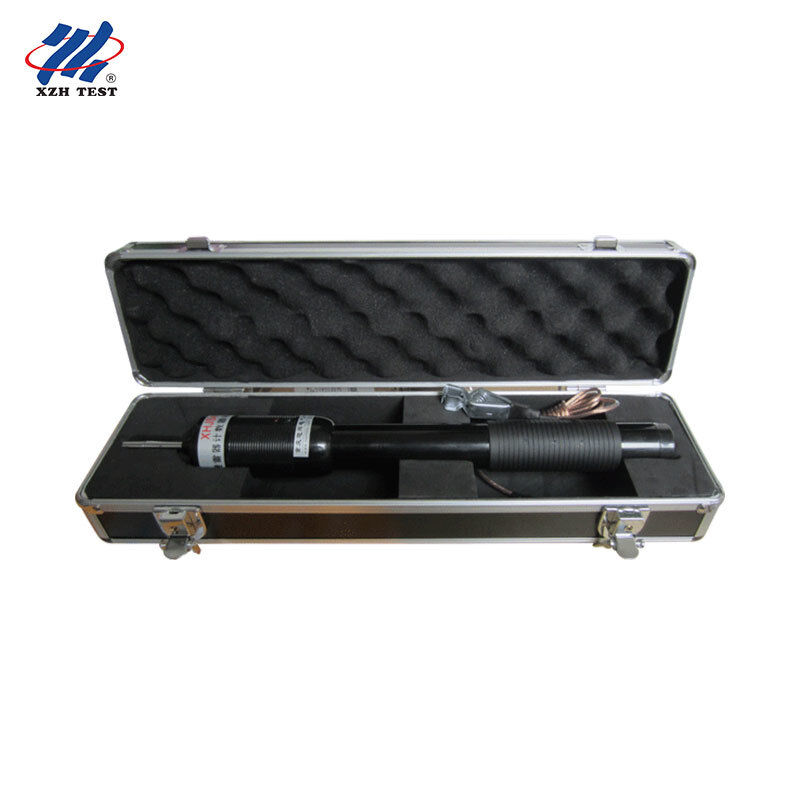

Überspannungsableiter-Zähler Betriebsprüfgerät | XHJS401
Das Überspannungsableiter-Zähler Betriebsprüfgerät XHJS401 wurde von unseren technischen Mitarbeitern speziell für die Anforderungen von Stromversorgungsnutzern zur Prüfung von Blitzableiter-Entladungszählern vor Ort entwickelt. Es zeichnet sich durch ein schlankes Erscheinungsbild aus und ist bequem zu tragen und zu verwenden, was es zu einem idealen Ersatz für alte, schwere Prüfgeräte und ineffiziente Prüfmethoden macht.
Das Prüfgerät gibt einen Hochspannungsimpuls von 800 bis 1000 V aus, um eine Blitzentladung zu simulieren und zu überprüfen, ob der Ableiterzähler korrekt funktioniert und aufzeichnet. Mit einem kompakten Gehäuse von nur φ36×375 mm und einem Gesamtgewicht von 780 g kann das Gerät während der Überkopfprüfung mit einer Hand gehalten werden, und die teleskopische leitende Stange am Kopf kann ausgefahren werden, um die Installationshöhe des Zählers anzupassen.
Angetrieben von vier Größe-1-Batterien (DC 6V) unterstützt der XHJS401 mehr als 2000 Entladungsprüfungen pro Batteriesatz. Die grünen und roten Kontrollleuchten zeigen die Lade- und Bereitschaftszustände an, und das Testergebnis wird direkt daran beurteilt, ob der Zähler zählt, was eine sofortige, intuitive Beurteilung ohne komplexe Verkabelung oder schwere Hilfsausrüstung ermöglicht.
Anwendungen & Zielgruppe: Entwickelt für Umspannwerks-Wartungsteams, die elektrische vorbeugende Prüfungen durchführen, für Blitzschutzprüfinstitute (meteorologische Blitzschutzzentren und unabhängige Blitzschutzinspektionsstellen), für Betriebs- und Inspektionsmannschaften von Übertragungsleitungen, die Leitungsableiter überprüfen, für Qualitätskontrollabteilungen von Zinkoxid-Ableiterherstellern, für die Blitzschutzinspektion von Tankstellen und gefährlichen Chemieanlagen sowie für elektrische Prüfteams von Gasturbinen- und dezentralen Energieanlagen.
Wichtige Spezifikationen
| Parameter |
Spezifikation |
| Ausgangsspannung |
800 ~ 1000V |
| Abmessungen Hauptgehäuse |
φ36 × 375 mm |
| Abmessungen Kopf |
φ50 × 100 mm |
| Gewicht |
780 g |
| Stromversorgung |
DC 6V (vier Größe-1-Batterien) |
| Akkulaufzeit |
Mehr als 2000 Entladungsprüfungen pro Batteriesatz |
| Ladezeit |
Etwa 3 bis 5 Sekunden, bevor die rote Bereitschaftsanzeige aufleuchtet |
| Anzeigen |
Grüne Betriebsanzeige, rote Bereitschaftsanzeige |
| Leitende Stange |
Teleskopisch, einstellbare Länge zur Anpassung an die Installationshöhe des Zählers |
| Erdung |
Erdungskabel am Heck zur sicheren Entladung nach der Prüfung |
Produktmerkmale
Kompaktes 780g Stift-Design mit teleskopischer leitender Stange, Einhandbedienung in der Höhe
800 ~ 1000V Hochspannungsimpuls-Ausgang löst Ableiterzähler zuverlässig zur Verifizierung aus
Wiederholte Prüfungen ohne Ausschalten, was die Effizienz der Inspektion vor Ort erheblich verbessert
Grüne und rote Kontrollleuchten zeigen deutlich den Ein- und Bereitschaftszustand an
Mehr als 2000 Entladungsprüfungen pro Batteriesatz, geringe Wartungskosten
Einfache Bedienung, idealer Ersatz für alte schwere Prüfgeräte und ineffiziente Prüfmethoden
Warum Ableiterzähler getestet werden müssen
Der Entladungszähler ist die einzige sichtbare Anzeige dafür, ob ein Überspannungsableiter ausgelöst hat. Wenn ein Blitz oder eine Überspannung auftritt, zeichnet der Zähler die Entladungsaktion auf; ohne einen funktionierenden Zähler können die Wartungsmitarbeiter nicht wissen, ob der Ableiter Energie absorbiert hat und ob seine Leistung nachgelassen hat.
| Situation |
Risiko |
XHJS401-Lösung |
| Zähler klemmt oder blockiert |
Ableiterentladungsaktionen werden nicht aufgezeichnet, versteckte Fehler können nicht rechtzeitig gefunden werden |
800-1000V Impuls einspeisen, um zu überprüfen, ob der Zählermechanismus ordnungsgemäß funktioniert |
| Zähler durch Blitz beschädigt |
Aufzeichnungen gehen verloren und der Zustand des Ableiters ist unbekannt |
Schnelle Vor-Ort-Prüfung bestätigt, ob der Zähler ausgetauscht werden muss |
| Vorbeugende Prüfung vor der Gewittersaison |
Nicht geprüfte Ableiter können beim nächsten Blitzschlag ausfallen |
Regelmäßige Zählerbetriebsprüfung gemäß den Vorschriften für vorbeugende Prüfungen DL/T 596 |
| Abnahme neuer Installationen |
Verdrahtungsfehler des Zählers werden nicht erkannt |
Abnahmeprüfung bestätigt, dass der Zähler auf eine simulierte Entladung reagiert |
Bedienungsschritte
Stecken Sie das Erdungskabel in das Heck des Geräts und stellen Sie eine feste Verbindung her
Passen Sie die Länge der teleskopischen leitenden Stange am Kopf an die Höhe des Zählers an
Drehen Sie den Netzschalter um 90 Grad in eine beliebige Richtung, bis ein "Klick" zu hören ist, um das Gerät einzuschalten; die grüne Leuchte leuchtet auf
Warten Sie, bis die rote Leuchte aufleuchtet (ungefähr 3 bis 5 Sekunden), was anzeigt, dass das Gerät bereit ist
Berühren Sie die teleskopische leitende Stange mit der Prüfling, um die Prüfung des Überspannungsableiter-Zählers zu starten
Wiederholte Prüfungen sind ohne Ausschalten erlaubt, aber die leitende Stange muss jedes Mal vom Prüfling getrennt werden, wenn sie aufgeladen wird
Schalten Sie nach Abschluss der Prüfung zuerst das Gerät aus, entladen Sie dann die leitende Stange am Kopf zum Erdungskabel, bevor Sie das Gerät weglegen
Sicherheitshinweise
Schließen Sie immer das Erdungskabel fest an, bevor Sie es verwenden, und entladen Sie den Kopf nach der Prüfung auf das Erdungskabel, bevor Sie das Gerät weglegen
Berühren Sie die leitende Stange oder den Prüfling während der Ladephase nicht
Wenn die Batterie schwach ist, verlängert sich die Ladezeit; ersetzen Sie die Batterien rechtzeitig
Halten Sie das Gerät trocken und vermeiden Sie starke Stöße während des Transports und der Lagerung
Verwenden Sie das Gerät nur für die vorgesehene Prüfung des Überspannungsableiter-Zählers
FAQ
F1: Wofür wird das Überspannungsableiter-Zähler Betriebsprüfgerät XHJS401 verwendet?
Es wird verwendet, um zu prüfen, ob der Entladungszähler eines Überspannungsableiters ordnungsgemäß funktioniert. Das Prüfgerät injiziert einen Hochspannungsimpuls von 800 bis 1000 V, um eine Entladung zu simulieren. Wenn der Zähler zählt, wird der Zählermechanismus als funktionierend verifiziert.
F2: Woran erkenne ich, ob der Ableiterzähler funktioniert?
Nachdem die rote Bereitschaftsanzeige aufgeleuchtet ist, berühren Sie die leitende Stange mit dem Zähleranschluss. Wenn der Zähler um eine Zählung fortschreitet, funktioniert der Zähler ordnungsgemäß; wenn er nicht zählt, ist der Zähler möglicherweise klemmend oder beschädigt und muss repariert oder ersetzt werden.
F3: Wie lange dauert eine Prüfung?
Das Gerät ist etwa 3 bis 5 Sekunden nach dem Einschalten bereit. Jede Entladungsprüfung dauert nur Sekunden, und wiederholte Prüfungen sind ohne Ausschalten erlaubt, sodass eine ganze Reihe von Ableitern schnell überprüft werden kann.
F4: Wie viele Prüfungen können die Batterien unterstützen?
Vier Größe-1-Batterien (DC 6V) unterstützen mehr als 2000 Entladungsprüfungen. Wenn die Batterie schwach ist, verlängert sich die Ladezeit, und die Batterien sollten rechtzeitig ersetzt werden.
F5: Ist das Testen in der Höhe sicher?
Ja. Das 780g Stift-Design und die teleskopische leitende Stange ermöglichen die Einhandbedienung in der Installationshöhe des Zählers. Schließen Sie immer das Erdungskabel am Heck vor Gebrauch an und entladen Sie den Kopf nach der Prüfung auf das Erdungskabel, bevor Sie das Gerät weglegen.
Jeder XHJS401 wird mit dem Prüfgerät, dem Erdungskabel und der Bedienungsanleitung geliefert und verfügt über eine einjährige kostenlose Garantie und lebenslangen technischen Service. Für Bestellungen, Schulungen und After-Sales-Support wenden Sie sich bitte an unser Verkaufsteam.
