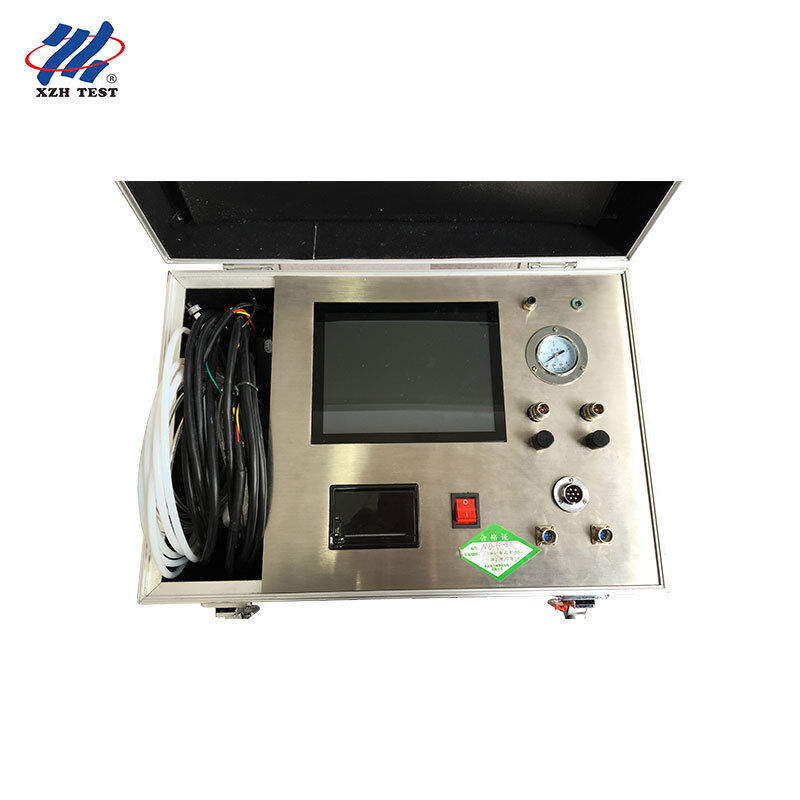

XHJB600 SF6-Gasdichteschalter-Kalibriergerät — ein tragbares Gerät, das für die Standardumrechnung von SF6-Gasdruck entwickelt wurde, mit automatischer Kalibrierung von SF6-Dichtemessgeräten und Manometern.
Das XHJB600 SF6-Gasdichteschalter-Kalibriergerät ist ein tragbares Gerät, das für die Standardumrechnung von SF6-Gasdruck entwickelt wurde. Es unterstützt auch die automatische Kalibrierung von SF6-Dichtemessgeräten und Manometern, was es zu einem praktischen Feldwerkzeug für die Arbeit mit SF6-Gasdichteschaltern macht.
Leistungsmerkmale
3,5-Zoll-Farb-LCD-Display mit chinesischer Bedienoberfläche, einfach und bequem zu bedienen.
Zeigt gleichzeitig den aktuellen Druck, den äquivalenten Druck bei 20°C und die Umgebungstemperatur an.
Kann 100 Datensätze dauerhaft speichern.
RS-232-Schnittstelle zum Hochladen von Testdaten auf einen PC verfügbar.
Instrumentenleitung mit Schnellkupplungen für einfache Bedienung und geringe Leckage ausgestattet.
Selbstkalibrierungsfunktion ermöglicht Kalibrierung und Korrektur nach langer Nutzungsdauer.
Verwendet einen hochpräzisen Drucksensor und magnetische Flüssigkeitstechnologie.
Von Feldablesung zu 20°C Äquivalent
SF6-Dichteschalter werden anhand des äquivalenten Drucks bei 20°C beurteilt, nicht anhand der Rohfeldablesung. Das XHJB600 führt diese Standardumrechnung für Sie durch und stellt die Werte nebeneinander dar, sodass der Bediener das Gesamtbild in einer Ansicht sieht:
| Angezeigter Wert | Was er aussagt |
|---|
| Aktueller Druck | Der tatsächlich vorhandene Druck im SF6-Gas zum Zeitpunkt der Prüfung. |
| Äquivalenter Druck bei 20°C | Der standardmäßig umgerechnete Druck bei 20°C, der zur Beurteilung des Zustands des Dichteschalters verwendet wird. |
| Umgebungstemperatur | Die Umgebungstemperatur, von der die Umrechnung abhängt. |
Zusammen mit der integrierten Selbstkalibrierungsfunktion und der Schnellkupplungsleitung hält das Gerät sowohl die Ablesung als auch die Kalibrierung über eine lange Lebensdauer zuverlässig.
Technische Daten
| Messbereich | 0–1,000 MPa |
| Messgenauigkeit | Klasse 0,25 |
| Druckanzeigeauflösung | 0,001 MPa |
| Temperaturmessbereich | -20°C–60°C |
| Temperaturauflösung | 0,1°C |
| Betriebsleistung | AC 220V ±10% 50Hz; DC 12V/1,5A |
Das XHJB600 richtet sich an die Teams, die für die Genauigkeit und Rückverfolgbarkeit von SF6-Gasdichteschaltern verantwortlich sind:
Stromnetz-Metrologie- und Kalibrierzentren die SF6-Gasdichteschalter-Kalibrierung und Standarddruckumrechnung durchführen.
Hersteller von Hochspannungsschaltanlagen die SF6-Dichtemessgeräte und Manometer in der Produktions- und Werksprüflinie kalibrieren.
Wartungsteams von Umspannwerken die regelmäßige SF6-Dichteschalter-Kalibrierung mit einem tragbaren Gerät mit geringer Leckage durchführen.
Stromprüf- und Forschungsinstitute und Drittanbieter von Kalibrierdienstleistungen, die eine Genauigkeit der Klasse 0,25 benötigen.
Häufig gestellte Fragen
Wofür wird das XHJB600 verwendet?
Es ist für die Standardumrechnung von SF6-Gasdruck bestimmt und unterstützt auch die automatische Kalibrierung von SF6-Dichtemessgeräten und Manometern.
Was wird gleichzeitig angezeigt?
Es zeigt gleichzeitig den aktuellen Druck, den äquivalenten Druck bei 20°C und die Umgebungstemperatur auf seinem 3,5-Zoll-Farb-LCD an.
Was sind der Messbereich und die Genauigkeit?
Der Messbereich beträgt 0–1,000 MPa mit einer Genauigkeit der Klasse 0,25 und einer Druckanzeigeauflösung von 0,001 MPa. Der Temperaturbereich beträgt -20°C–60°C mit einer Auflösung von 0,1°C.
Wie werden Testdaten behandelt?
Das Gerät speichert dauerhaft 100 Datensätze und verfügt über eine RS-232-Schnittstelle zum Hochladen von Testdaten auf einen PC.
Wie bleibt es über die Zeit genau?
Eine Selbstkalibrierungsfunktion ermöglicht die Kalibrierung und Korrektur nach langer Nutzungsdauer, und das Gerät verwendet einen hochpräzisen Drucksensor mit magnetischer Flüssigkeitstechnologie. Seine Leitung ist mit Schnellkupplungen für einfache Bedienung und geringe Leckage ausgestattet.
Tragbar, genau und einsatzbereit
Mit einem 3,5-Zoll-Farbdisplay, Schnellkupplungen und einer Selbstkalibrierungsfunktion bringt das XHJB600 die Standard-SF6-Gasdruckumrechnung und Dichteschalterkalibrierung in den Außeneinsatz. Bitte kontaktieren Sie uns für Konfigurationsdetails.
