XHSC-60Q Integrierte digitale Durchbrennbrücke 60kV 600mA Kabelkabelfehlerortungsgerät mit HV-GIS-Fähigkeit

Das XHSC-60Q ist eine voll integrierte digitale Durchbrenn-Brücke, die Hochspannungs-Durchbrennen (60kV, 600mA) und intelligente Brücken-Fehlerortung in einem einzigen tragbaren Rollkoffer kombiniert. Speziell entwickelt für Service-Teams im Außendienst, die eine schnelle Bereitstellung an komplexen Kabelsystemen benötigen — einschließlich GIS-terminierter und kreuzverbundener Hochspannungsnetze — ohne die logistische Belastung durch separate Instrumente.

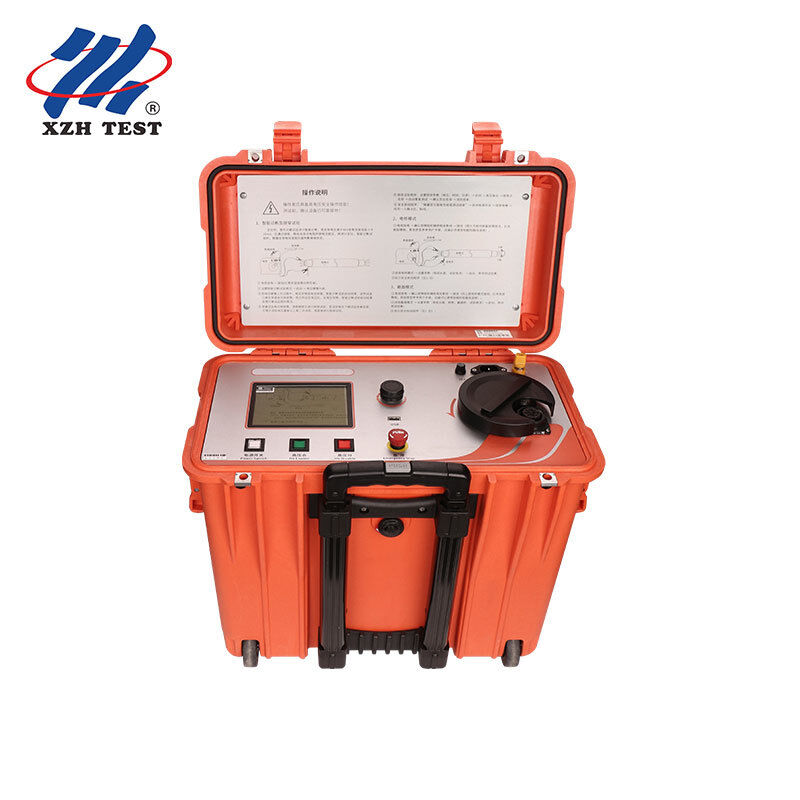

Der XHSC-60Q beherbergt seine Hochspannungs-Konstantstromquelle, das Brücken-Detektionsmodul und das 3,5-Zoll-TFT-LCD-Display in einem robusten Rollkoffer, der für den Transport im Außendienst zugelassen ist. Das gesamte System wiegt nur 29 kg und ermöglicht die Bereitstellung durch einen einzelnen Bediener vom Fahrzeug bis zum Prüfpunkt. Ein Drehschalter schaltet nahtlos zwischen Durchbrenn- und Brückenmodus um — keine Kabelwiederverbindung erforderlich.

Das intelligente Brückenmodul unterstützt drei Ortungsalgorithmen:

• Brückenmethode: Erfordert bekannte Kabellänge und Hilfskabel mit gleichem Querschnitt und niederohmigem Fernkurzschluss
• Querschnittsmethode: Verwendet bekannte Querschnittsfläche und Materialdaten — ideal, wenn die Länge des Hilfskabels abweicht
• Spannungsvergleichsmethode: Bestimmt die Fehlerentfernung durch Prozentberechnung aus zwei Verdrahtungskonfigurationen — geeignet, wenn nur die Kabellänge bekannt ist

Alle Methoden werden über das LCD auf Hochspannungspotenzial mit einer Erdpotenzial-Drehsteuerung bedient — kein physischer Kontakt mit dem Hochspannungsteil während des Betriebs.

• Fehlerortung von Hochspannungskabelisolationsfehlern an GIS-terminierten Stromkreisen ohne Ausbau der GIS-Schaltanlage
• Fehlerortung von Mantelbrüchen in kreuzverbundenen Kabelsystemen ohne Kurzschließen von Verbindungsgliedern
• Durchbrennen von Hochwiderstandsfehlern an großen, langstreckigen Übertragungs- und Verteilungskabeln
• DC-Spannungsfestigkeitsprüfung
• Ortung von kurzen Kabeln und Nahbereichsfehlern, bei denen Wellenreflexionsmethoden tote Zonen aufweisen

Im Gegensatz zu herkömmlichen Zwei-Instrumenten-Setups reduziert das integrierte Design die Logistik im Außendienst, eliminiert Kompatibilitätsprobleme zwischen separaten Einheiten und bietet eine konsistente Benutzeroberfläche über beide Betriebsmodi hinweg. Die Vier-Leiter-(Kelvin)-Widerstandsmessung mit geschirmtem Kabel eliminiert Fehler durch Leitungswiderstände, während die Kupfergeflecht-Abschirmungsschicht durch zuverlässige Erdung die Sicherheit des Bedieners gewährleistet.
