Hochstrom-Digital-Durchbrennbrücke 60kV 600mA Kabel Fehler Vorortung für Kabel mit großem Querschnitt| XHSC-60Q

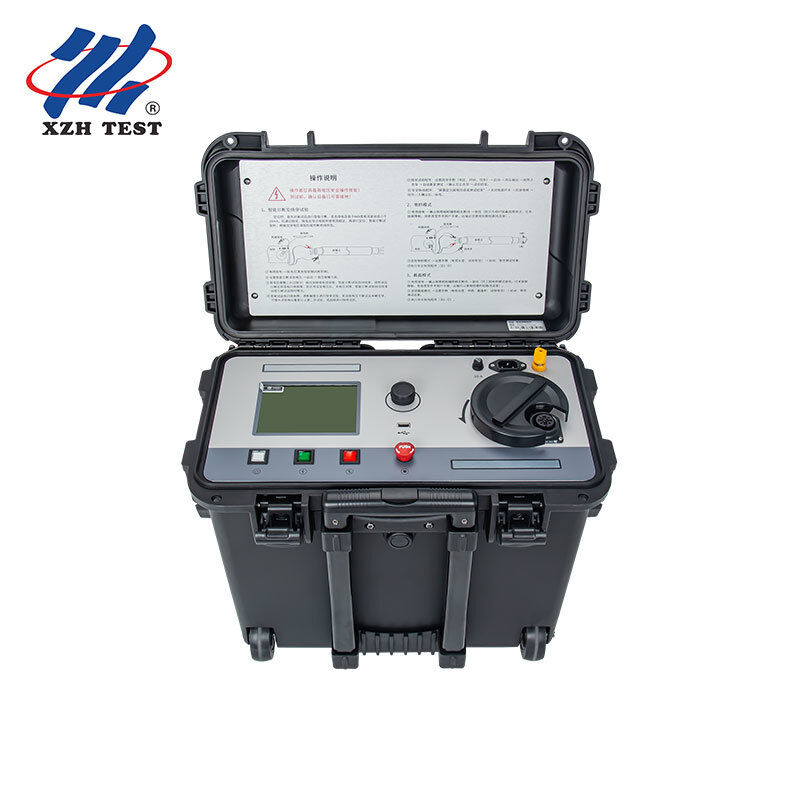

Das XHSC-60Q ist eine digitale Hochstrom-Durchbrennbrücke, die speziell für die schnelle Umwandlung von Hoch- in Niedrigwiderstandsfehler bei Hochspannungskabeln mit großem Querschnitt und langer Distanz entwickelt wurde. Mit einer Ausgangsspannung im Durchbrennmodus von 60 kV und einem Kurzschlussstrom von 600 mA — dem höchsten in seiner Klasse — durchbricht es zuverlässig kohlenstoffhaltige Entladungskanäle in Kabeln mit Öl-Papier- und XLPE-Isolierung, bei denen Geräte mit geringerem Strom Schwierigkeiten haben, eine stabile Leitfähigkeit zu erreichen.

Hochwiderstandsfehler in Kabeln — insbesondere in langen Kabeln mit großen Leitern — stellen einen Hochimpedanz-Entladungspfad dar. Ein Durchbrenngerät mit nur 100–200 mA Kurzschlussstrom erfordert oft wiederholte Zyklen, um den Fehlerkanal zu verkoken und zu stabilisieren, und erreicht in einigen Fällen keine ausreichend niedrige Widerstand für eine genaue Brückenmessung. Die 600 mA Ausgangsleistung des XHSC-60Q liefert proportional mehr Energie in den Fehlerpunkt und beschleunigt den Übergang von einem instabilen Hochspannungslichtbogen zu einem stabilen Niedrigwiderstandspfad.

Sobald der Fehler konditioniert ist, übernimmt das integrierte intelligente Brückenmodul. Es arbeitet bei 0–4 kV mit der gleichen 600 mA Stromkapazität und treibt ausreichend Prüfstrom durch den nun niederohmigen Fehler, um saubere, wiederholbare Verhältnis-Messungen zu gewährleisten — entscheidend für die Erreichung der spezifizierten ±(0,2 %·L+1) m Positionierungsgenauigkeit.

• Schritt 1 — Hochspannungs-Durchschlagprüfung: Anlegen einer schrittweise ansteigenden Gleichspannung im Durchbrennmodus, um den Isolationszustand zu überprüfen und zu bestätigen, dass der Fehler noch vorhanden ist
• Schritt 2 — Durchbrennen: 60 kV/600 mA in den Fehlerpunkt einspeisen. Spannungs- und Stromanzeigen überwachen — während der Fehler verkostet, sinkt die Spannung und der Strom stabilisiert sich, was auf eine erfolgreiche Umwandlung in einen niedrigen Widerstand hinweist
• Schritt 3 — Brücken-Vorortung: Drehteller-Wahlschalter auf Brückenmodus stellen. Vierleiter-geschirmtes Messkabel anschließen. Mit dem Drehknopf auf dem 3,5-Zoll-TFT-Display die Brücken-, Querschnitts- oder Spannungsvergleichsmethode basierend auf den verfügbaren Kabeldaten auswählen
• Schritt 4 — Lokalisierung: Nach der Vorortung des Fehlers ein akustisch-magnetisches Ortungsgerät (separates Gerät) in der angegebenen Entfernung einsetzen, um die endgültige Ausgrabungsbestätigung zu erhalten

• Hochwiderstands-Isolationsfehler an 33 kV–220 kV XLPE-Übertragungskabeln (bis zu 2.500 mm² Leiterquerschnitt)
• Öl-Papier-Kabel (PILC)-Fehler, bei denen Feuchtigkeitseintritt instabile, hochohmige Entladungswege erzeugt hat
• Kabelmantelfehler an langen, kreuzverbundenen HV-Schaltungen, die ein gleichzeitiges Durchbrennen mehrerer Manteldiskontinuitäten erfordern
• Vorinbetriebnahme-Fehlerortung an neu installierten Kabeln, bei denen Bauschäden latente Hochwiderstandsdefekte verursacht haben

Das XHSC-60Q verfügt über einen doppelten Überlast- und Kurzschlussschutz mit automatischer Impedanzanpassung. Ein Not-Aus-Pilztaster für Hochspannung sorgt für eine Notabschaltung. Der Hochspannungseinstellknopf ist mit dem Hochspannungsschalter verriegelt — eine Spannungssteigerung ist nur möglich, wenn der Knopf auf Null zurückgestellt ist und die Modusanzeige die Brücken- oder Durchbrennauswahl bestätigt. Alle Bedienvorgänge erfolgen über einen isolierten Drehgeber auf Erdpotential, wobei das LCD-Display und die Brückenelektronik für Messgenauigkeit auf Hochpotential schweben, während der Bediener vollständig isoliert bleibt.
