Digitale Akustik-Magnetkabel Fehler-Pinpointer auf XHDD503C+
Produktübersicht
Der XHDD503C+ ist ein Präzisionskabelfehler-Pinpointer, der eine akustisch-magnetische Synchronisierungstechnologie für eine genaue Fehlerortung innerhalb des vorgegebenen groben Messbereichs verwendet.Das Gerät erfasst und analysiert die akustische und magnetische Zeitdifferenz, die durch die Aufprallentladung an der Störstelle entsteht, kombiniert Vibrations- und elektromagnetische Induktionsprinzipien, um eine exakte Genauigkeit zu erzielen.Die XHDD503C+ gewährleistet eine klare Sichtbarkeit auch bei direkter Sonneneinstrahlung bei Außeneinsätzen.
geeignet für Niedrigwiderstands-, Kurzschluss-, Offenkreislauf-, Unterbrechungs-, Hochwiderstands-Leckagen und Flashover-Fehler über Stromkabel, Koaxialkabel,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W, Querschnitte und dielektrische Medien. Konform mit den Normen DL/T 849.2-2019 und GB/T 18268.1.
Wesentliche Merkmale
- Akustisch-magnetische synchrone Positionierung mit automatischer Zeitdifferenzberechnung
- 1.5-Zoll-Touchscreen mit hoher Helligkeit LCD (480x850, 350 nits)
- Automatische und manuelle Verstärkung/Trigger-Anpassung sowohl für akustische als auch für magnetische Kanäle
- Vier wählbare Filtermodi: Vollpass, Bandpass, Niedrigpass und Hochpass
- BNR-Hintergrundgeräuschreduzierung und Stummgeräuschreduzierung für anspruchsvolle Feldumgebungen
- Überlagerungsfilterung der fünften Ordnung für eine verbesserte Signalklarheit
- Anzeige der Streckenabweichung mit Anforderung zum Fehlerpunkt
- Hochempfindliche, geräuschsichere, volldigitale Fixpunktsonde
- Mehrschichtliche physikalische Isolationssignalsensoren mit IP65-Wasserdichtheit
- Eingebettete Lithiumbatterie mit hoher Kapazität mit mehr als 8 Stunden Standby und Schnellladegerät
- Kompakte und leichte Konstruktion: Hauptgerät 0,82 kg, Sonde 2,2 kg
Technische Spezifikation
| Positionierungsmethode |
Akustisch-magnetische Synchronisation |
| Genauigkeit der Erkennung |
Position: ≤ 0,1 m; Weg: ≤ 0,5 m |
| Erfassungsbereich |
00,00 - 99,99 ms |
| Filtermodi |
Vollpass (100Hz-1600Hz), Bandpass (200Hz-600Hz), Niedrigpass (100Hz-300Hz), Hochpass (160Hz-1600Hz) |
| Filtermethode |
Filter für die Überlagerung von fünfter Ordnung |
| Kanalgewinn |
8 Ebenen (Sound & Magnetic); Auslöseschwelle 0-99 Ebenen |
| Schallleistung |
16 Niveaugewinne (0-112 dB), Impedanz von 350Ω |
| Anzeige |
1.5-Zoll-Touchscreen-LCD, 480x850, 350 Nits |
| Wasserdichte |
IP65 (Mehrschicht-physikalische Isolationssensoren) |
| Stromversorgung |
3.7V 3200mAh 18650 Batterie x4 |
| Bereitschaftszeit |
> 8 Stunden |
| Betriebstemperatur |
-25 °C bis 65 °C; RH ≤ 90% |
| Größe der Kisten |
428L x 350W x 230H mm |
| Gesamtgewicht |
70,5 kg |
| Haupteinheit |
190 L x 75 W x 135 H mm, 0,82 kg |
| Sonde |
200 Dia. x 130 H mm, 2,2 kg |
| Einhaltung der Vorschriften |
Die Kommission hat die Kommission aufgefordert, die in den Erwägungsgründen 1 und 2 genannten Maßnahmen zu ergreifen.1 |
Verpackungsliste
|
Liste und Diagramm der Instrumententeile
|
|
Name
|
Anzahl
|
Grafiken
|
Name
|
Anzahl
|
Grafiken
|
|
Kabelfehlerlocker
|
1
|
|
Sonde
(einschließlich Verbindungsstange,Basis, BodenStecknadel, Sondenanschluss und Scheibenanschluss)
|
1
|
|
|
7 KernstückeabgeschirmtSignalkabel
|
1
|
|
|
Ladegerät
|
1
|
|
|
Kopfhörer
|
1
|
|
|
Multifunktionales
Schraubenschlüssel
|
1
|
|
Häufig gestellte Fragen
F1: Wie verbessert die akustisch-magnetische Synchronisierung die Genauigkeit der Fehlerortung?
Die akustisch-magnetische Methode erkennt gleichzeitig das elektromagnetische Signal (das mit nahezu Lichtgeschwindigkeit fährt) und das akustische Signal (das mit Schallgeschwindigkeit durch den Boden fährt).Durch Messung des Zeitunterschieds zwischen diesen beiden Signalen, berechnet das Gerät den genauen Abstand zum Fehlerpunkt mit einer Genauigkeit von 0,1 m und beseitigt damit die Vermutungen der traditionellen Methoden, die nur mit Audiomaterial durchgeführt werden.
F2: Welchen Filtermodus sollte ich für verschiedene Feldbedingungen auswählen?
Vier Modi sind verfügbar: Vollpass (100Hz-1600Hz) für den allgemeinen Gebrauch mit minimalem Störgeräusch; Bandpass (200Hz-600Hz) für ausgewogene Geräuschablehnung;Niedrigpass (100 Hz - 300 Hz) für weiche Böden oder Sandgebiete, bei denen sich hohe Frequenzen schnell abschwächen; High Pass (160Hz-1600Hz) für harte Straßen oder Betonflächen in der Nähe des Fehlerpunkts, wo Niederfrequenz-Hintergrundgeräusche dominieren.
F3: Welche Arten von Kabelfehlern kann der XHDD503C+ erkennen?
Der XHDD503C+ eignet sich für Fehlfunktionen mit geringem Widerstand, Kurzschlussfehlfunktionen, offenen Schaltkreisfehlfunktionen, Leckagefehlfunktionen mit hohem Widerstand und Flashoverfehlfunktionen über Stromkabel,mit einer Breite von mehr als 20 mm,, Straßenbeleuchtungskabeln und vergrabenen Drähten aus verschiedenen Materialien, Querschnitten und dielektrischen Medien.
F4: Ist die IP65-Klassifizierung für nasse und staubige Umgebungen ausreichend?
Die IP65-Klassifizierung bedeutet, dass das Gerät staubdicht ist und vor niederdruckenden Wasserstrahlen aus allen Richtungen geschützt ist.Die mehrschichtigen physikalischen Isolationssensoren bieten zusätzlichen Schutz für die sensiblen Sondenkomponenten, so dass der XHDD503C+ in Regen, Schlamm, Baustuf und Luftfeuchtigkeit zuverlässig ist.
F5: Wie lange hält die Batterie bei kontinuierlichem Einsatz im Feld?
Der eingebaute 3,7V 3200mAh 18650-Lithiumbatteriepaket (4 Zellen) bietet über 8 Stunden kontinuierlichen Standby-Betrieb.Das Gerät kann teilweise geladen verwendet werden, ohne die Batterie zu beschädigen.
F6: Kann der XHDD503C+ von einem einzigen Techniker bedient werden?
Das Gesamtgewicht des Systems beträgt 7,5 kg, wobei die Haupteinheit nur 0,82 kg und die Sonde 2,2 kg wiegt.Die kompakten Abmessungen und die intuitive Touchscreen-Schnittstelle ermöglichen es einem einzigen Bediener,, einrichten und in den meisten Feldszenarien die Fehlerbestimmung unabhängig voneinander durchführen.
F7: Welchen Standards entspricht der XHDD503C+?
Der XHDD503C+ erfüllt die Anforderungen an die akustisch-magnetische Positionierung von DL/T 849.2-2019 (Allgemeine technische Bedingungen für spezielle Prüfer für Stromversorgungsgeräte) und GB/T 18268.1 (Anforderungen an die Störungshemmung von Prüfgeräten, die in Industrieanlagen verwendet werden).
F8: Welches Zubehör ist mit dem Gerät geliefert?

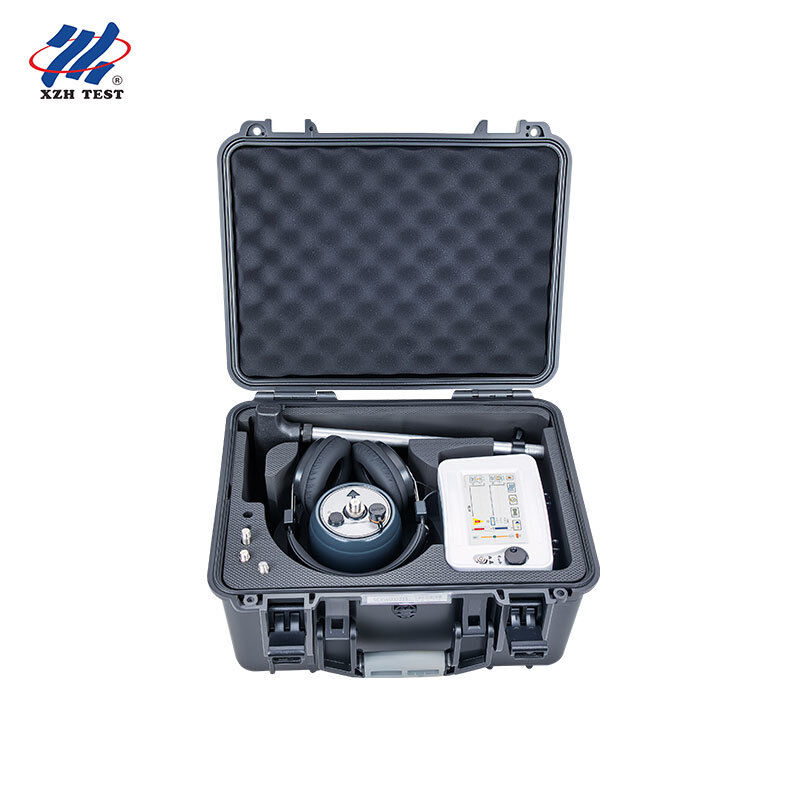

Standardzubehör: Hauptgerät, digitale Sonde mit Stecker und Stativ, 7-Kern-signalgeschütztes Signalkabel, professionelle Kopfhörer, Schnellladegerät,mit einer Leistung von mehr als 50 WattAlle Gegenstände sind in der 428L x 350W x 230H mm Schutzhülle verpackt.
F9: Kann der XHDD503C+ mit jedem Hochspannungspulsgenerator arbeiten?
Der XHDD503C+ ist kompatibel mit Standard-Hochspannungspulsgeneratoren, die für die Vorlokalisierung von Kabelfehlern verwendet werden.Es erfordert einen periodischen Entladungszyklus von 3-5 Sekunden für eine optimale Messung der akustisch-magnetischen Zeitdifferenz. Für beste Ergebnisse können Sie es mit den XHHD523L- oder XHHG521A-Vorortungsgeräten von XZH TEST für einen vollständigen Fehlerfindungsworkflow kombinieren.
F10: Welche Garantie und Kundendienstleistungen werden angeboten?
XZH TEST bietet eine Standard-Produktgarantie für Herstellungsfehler.Für Großbestellungen können die Inbetriebnahme vor Ort und die Ausbildung der Bediener organisiert werden.Ersatzteile und Zubehör sind für den schnellen Versand auf Lager.
