Robust Kabel Fehlerortungsgerät mit BNR-Rauschunterdrückung | XHDD503C+
Produktübersicht
Das XHDD503C+ ist ein professionelles akustisch-magnetisches Kabel Fehlerortungsgerät, das für anspruchsvolle Allwetter-Feldoperationen entwickelt wurde. Aufbauend auf der XHDD503C+-Plattform legt die Pro-Variante Wert auf überlegene Störfestigkeit, verlängerte Akkulaufzeit und robuste Konstruktion für raue Außenumgebungen, einschließlich Bergbaustandorten, Offshore-Plattformen und extremen Klimazonen.
Mit fortschrittlicher BNR-Hintergrundrauschunterdrückung mit Stummschaltungs-Rauschunterdrückung, Fünft-Ordnungs-Überlagerungsfilterung und vier wählbaren Filtermodi zeichnet sich das XHDD503C+ in Umgebungen mit hoher Interferenz aus, in denen Umgebungsgeräusche, Verkehrsvibrationen und Industriemaschinen normalerweise die Messgenauigkeit beeinträchtigen würden. Die voll digitale Sonde mit mehrschichtigen physikalischen Isolationssensoren gewährleistet eine konsistente IP65-konforme Leistung bei nassen, staubigen und feuchten Bedingungen.
Konform mit DL/T 849.2-2019 und GB/T 18268.1 ist das XHDD503C+ die bevorzugte Wahl für Wartungsteams von Versorgungsunternehmen, Bergbauelektriker, Eisenbahnsignalteams und Außendiensttechniker, die eine zuverlässige Punktgenauigkeit mit minimaler Ausfallzeit benötigen.
Hauptmerkmale
- Fortschrittliche BNR-Hintergrundrauschunterdrückung mit Stummschaltungs-Rauschunterdrückung für Umgebungen mit hoher Interferenz
- Akustisch-magnetische synchrone Positionierung mit automatischer Zeitdifferenzberechnung
- 1,5-Zoll-Touchscreen-LCD (480x850, 350 Nits) bei Sonnenlicht lesbar
- Vier konfigurierbare Filtermodi: Vollpass, Bandpass, Tiefpass, Hochpass
- Fünft-Ordnungs-Überlagerungsfilterung für maximale Signalklarheit an elektrisch verrauschten Standorten
- Automatische und manuelle Verstärkungs-/Triggersteuerung für akustische und magnetische Kanäle
- Pfuttabweichungsanzeige und Alarm für sich nähernde Fehlerstelle
- Vollständig digitale, hochempfindliche, rauschresistente Sonde mit IP65-Mehrschichtisolation
- Verlängerte Akkulaufzeit mit Schnellladefunktion
- Robustes Gehäuse für den Einsatz im Bergbau, auf See und in extremen Klimazonen
Technische Spezifikationen
| Positionierungsmethode |
Akustisch-magnetische Synchronisation mit digitaler Signalverarbeitung |
| Erfassungsgenauigkeit |
Positionierung: ≤ 0,1 m; Pfad: ≤ 0,5 m |
| Erfassungsbereich |
0,00 - 99,99 ms |
| Rauschunterdrückung |
BNR-Hintergrundrauschunterdrückung + Stummschaltungs-Rauschunterdrückung |
| Filtermodi |
Vollpass (100Hz-1600Hz), Bandpass (200Hz-600Hz), Tiefpass (100Hz-300Hz), Hochpass (160Hz-1600Hz) |
| Filterverfahren |
Fünft-Ordnungs-Überlagerungsfilter |
| Kanalverstärkung |
8 Stufen (Ton & Magnetisch); Trigger-Schwellenwert 0-99 Stufen |
| Ton-Ausgabe |
16 Stufen Verstärkung (0-112 dB), 350Ω Impedanz |
| Anzeige |
1,5-Zoll-Touchscreen-LCD, 480x850, 350 Nits |
| Wasserdichtigkeitsklasse |
IP65 (Mehrschichtige physikalische Isolationssensoren) |
| Stromversorgung |
3,7V 3200mAh 18650 Batterie x4 |
| Standby-Zeit |
> 8 Stunden (Feldtauglich) |
| Betriebstemperatur |
-25°C bis 65°C; RH ≤ 90% |

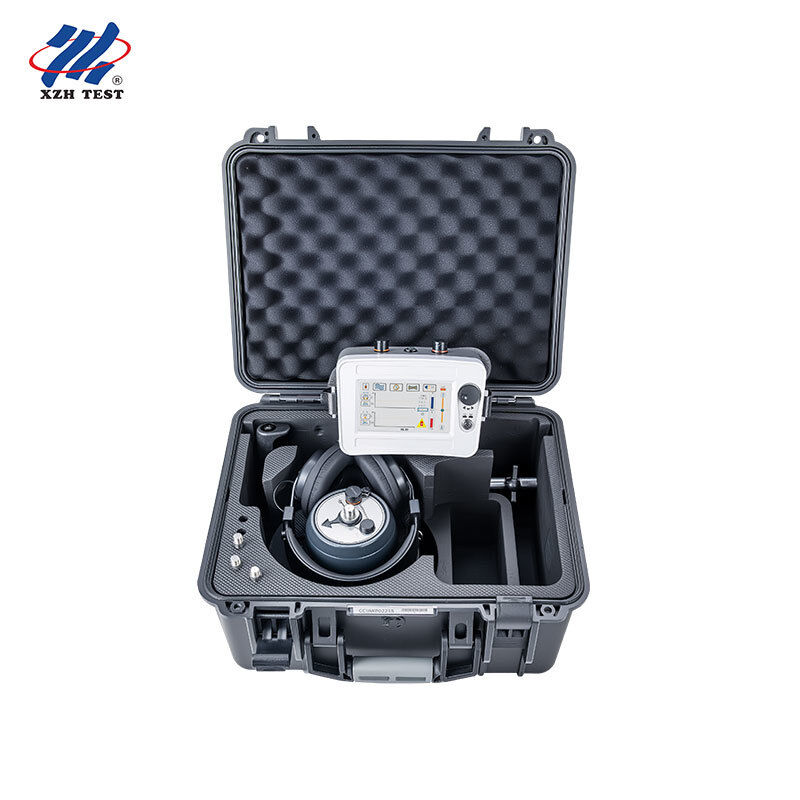

| Gehäuseabmessungen |
428L x 350B x 230H mm |
| Gesamtgewicht |
7,5 kg |
| Haupteinheit |
190L x 75B x 135H mm, 0,82 kg |
| Sonde |
200 Dia. x 130H mm, 2,2 kg |
| Konformität |
DL/T 849.2-2019 / GB/T 18268.1 |
Häufig gestellte Fragen
F1: Was macht die BNR-Rauschunterdrückung für professionelle Feldoperationen unerlässlich?
BNR (Background Noise Reduction) filtert aktiv störende Umgebungsgeräusche wie Verkehrslärm, Vibrationen von Industriemaschinen, Windgeräusche und elektrische Brummen von nahegelegenen Stromleitungen heraus. In Kombination mit der Stummschaltungs-Rauschunterdrückung ermöglicht es dem XHDD503C+, das deutliche "Ploppen" der Fehlerentladung zu isolieren, selbst in Umgebungen, in denen Standard-Fehlerortungsgeräte keine brauchbaren Messwerte liefern würden.
F2: Kann das XHDD503C+ in Bergbauumgebungen zuverlässig betrieben werden?
Ja. Das XHDD503C+ ist speziell für Bergbauanwendungen robust ausgelegt. Das IP65-geschützte Gehäuse schützt vor Kohlenstaub, Mineralschlamm und Wasserspritzern. Das verstärkte Sonden-Kabel und das stoßfeste Gehäuse der Haupteinheit widerstehen den Vibrationen und mechanischen Belastungen, die in Tagebau- und Untertagebetrieben üblich sind. Der Betriebstemperaturbereich von -25°C bis 65°C deckt die meisten klimatischen Bedingungen im Bergbau ab.
F3: Ist das XHDD503C+ für Offshore- und Marine-Kabeltests geeignet?
Die mehrschichtigen physikalischen Isolationssensoren und die IP65-Wasserdichtigkeit machen das XHDD503C+ für Offshore-Plattformen, Landepunkte von Windpark-Unterseekabeln und Hafenkabeltests geeignet. Die BNR-Technologie ist in diesen Umgebungen, in denen Wellenbewegungen, Generatorgeräusche und Vibrationen von Metallstrukturen kontinuierliche Hintergrundstörungen verursachen, besonders wertvoll.
F4: Wie unterscheidet sich die Fünft-Ordnungs-Überlagerungsfilterung von der Standardfilterung?
Die Fünft-Ordnungs-Überlagerungsfilterung wendet fünf kaskadierte Filterstufen auf das akustische Signal an und bietet eine deutlich steilere Flankensteilheit als einfachere Filter erster oder zweiter Ordnung. Dies bedeutet eine schärfere Trennung zwischen dem Zielentladungsgeräusch und dem Hintergrundrauschen, was zu saubereren Zeitdifferenzmessungen und zuverlässigeren Fehlerentfernungsberechnungen in elektrisch verrauschten Industrieumgebungen führt.
F5: Was ist die Mindestbestellmenge und die Lieferzeit?
Die Mindestbestellmenge beträgt 1 Einheit mit Standardlieferung in 5-8 Werktagen. Jede Einheit ist sicher in einem Holzkoffer verpackt. Mengenrabatte können für Großbestellungen gelten. Kontaktieren Sie den XZH TEST-Vertrieb für ein individuelles Angebot, das auf Ihren Projektanforderungen basiert.
F6: Wie funktioniert das Annäherungs-Fehlerpunkt-Warnsystem?
Während sich der Bediener mit der Sonde entlang der Kabelroute bewegt, überwacht das Gerät kontinuierlich die akustisch-magnetischen Zeitdifferenzwerte. Wenn vier aufeinanderfolgende Datensätze unter 30 ms registriert werden, zeigt das Display an, dass sich die Sonde dem Fehlerpunkt nähert. Die Pfuttabweichungsanzeige zeigt auch an, ob sich die Sonde links oder rechts von der Kabelmittellinie befindet, und leitet so eine präzise Ausrichtung.
F7: Kann das Gerät Testdaten speichern und exportieren?
Das XHDD503C+ zeigt die vier neuesten akustisch-magnetischen Zeitdifferenzmesssätze direkt auf dem Touchscreen zur Echtzeitvergleich an. Für erweiterte Datenprotokollierungs- und Berichterstellungsanforderungen wenden Sie sich bitte an XZH TEST bezüglich verfügbarer Datenmanagement-Zubehörteile und Softwareoptionen, die mit der XHDD503C-Serie kompatibel sind.
F8: Welche Schulung oder technischer Support wird angeboten?
Umfassende englische Bedienungsanleitungen mit Schritt-für-Schritt-Betriebsanleitungen sind enthalten. Ferntechnischer Support per E-Mail und Videoanruf ist für Fehlerbehebung und Betriebsführung verfügbar. Vor-Ort-Inbetriebnahme, Schulungen im Klassenzimmer und Feldvorführungen können für Großbestellungen oder langfristige Partnerschaftsvereinbarungen arrangiert werden.
F9: Wie verhält sich das Gerät bei extremer Kälte oder Hitze?
Das XHDD503C+ ist für den Dauerbetrieb von -25°C bis 65°C bei relativer Luftfeuchtigkeit bis zu 90% ausgelegt. Der Lithium-Akku behält über diesen Bereich stabile Entladungseigenschaften. Für Einsätze unter -25°C wird ein kurzes Aufwärmen in einer beheizten Fahrzeugkabine vor dem Einsatz empfohlen, um die Reaktionsfähigkeit des Touchscreens und die Akkueffizienz zu optimieren.
F10: Was ist der Unterschied zwischen XHDD503C+ und XHDD503C+?
Das XHDD503C+ baut auf dem Standard-XHDD503C+ auf und verfügt über eine verbesserte BNR-Rauschunterdrückung, Stummschaltungs-Rauschunterdrückung, ein robustes Gehäuse für extreme Umgebungen und ein Annäherungs-Fehlerpunkt-Warnsystem. Beide Modelle teilen sich die gleiche Kern-Akustik-Magnetik-Synchronisationstechnologie, 0,1 m Genauigkeit, IP65-Bewertung, Filtermodi und Display-Spezifikationen. Wählen Sie die Pro-Version für Bergbau-, Offshore- und Industrieumgebungen mit hoher Interferenz; wählen Sie die Standardversion für allgemeine Versorgungs- und Auftragnehmeranwendungen.
