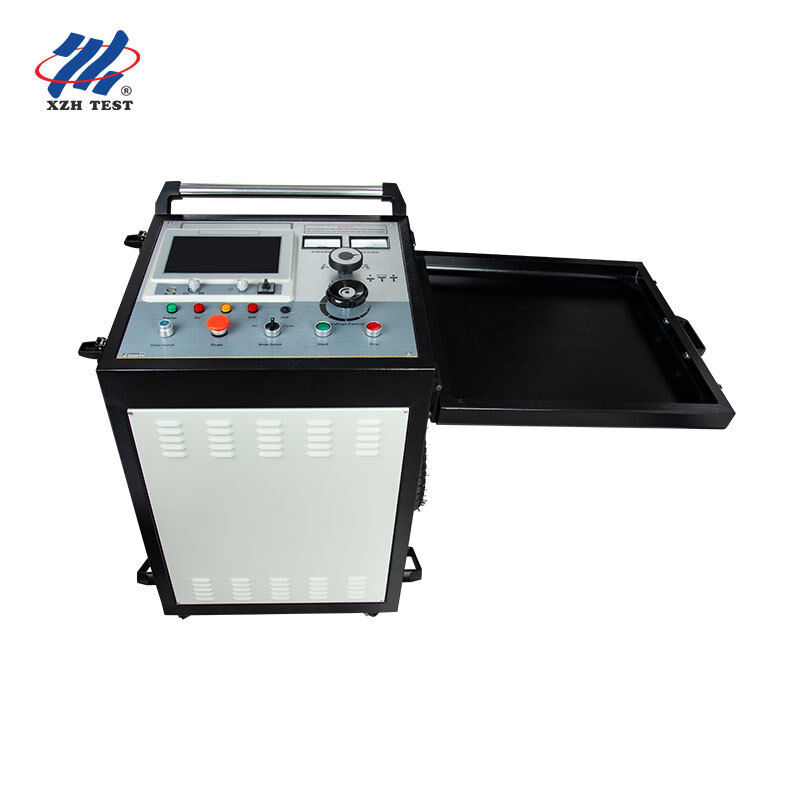

Integriertes Kabelfehlerortungssystem 32kV 2048J Multi-Impuls-Trolley TDR-Tester für 35kV-Kabelerkennung| XHHV535-4TSB

Städtische Verteilnetze

Vollständiger Fehlerortungs-Arbeitsablauf für unterirdische Kabel von 35 kV und darunter:Fehlerdiagnose über eingebautes Megohmmeter → Vorlokalisierung mit Multi-Pulse-TDR → präzise Kennzeichnung mit akustisch-magnetischer SynchronisationAlles aus einem Trolley-System.

Industrieanlagen und Umspannwerke

Gleichspannung kann Spannungsprüfungen von Transformatoren, Schaltanlagen und Kabeln während der Inbetriebnahme standhalten, sowie eine schnelle Fehlerreaktion, wenn die Produktionskritischen ausfallen.Das Trolley-Design ermöglicht eine schnelle Verlagerung zwischen den Schalträumen.

Eisenbahn- und U-Bahnsysteme

Störung der Signal- und Traktionsleitungen entlang der Bahnkorridore.während der batteriebetriebene TDR-Tester bei nicht verfügbaren Wechselstromnetzen arbeitet.

Drittanbieter von Prüfdiensten

Das All-in-One-System deckt 90% der Außendienstanrufe ab. Niederspannungspuls für schnelle Kontrollen, 8-fache Multi-Puls für komplexe Hochwiderstandsfehler und umfassende Wellenformspeicherung für Kundenberichte.

F: Was unterscheidet den XHHV535-4TSB von einem eigenständigen Hochspannungsgenerator?

Das 4TSB ist ein komplettes Kabelfehlerortungssystem, das einen 10,1-Zoll-Touchscreen-TDR-Tester mit Multi-Pulse-Technologie und einen 32kV/2048J HV-Impulsgenerator auf einem einzigen Trolley kombiniert.Im Gegensatz zu eigenständigen Generatoren, übernimmt er den gesamten Arbeitsablauf von der Fehlerdiagnose (eingebautes Megohmmeter) über die Vorlokalisierung (TDR) bis hin zur präzisen Bestimmung von Fehlern, ohne dass separate Instrumente oder externe Kopplungen erforderlich sind.

F: Wann sollte ich die Mehrpulsmethode anstelle des Standard-Hochspannungs-Flashovers verwenden?

Die 8-fache Multi-Impuls-Methode wird für Hochwiderstands- und Flashover-Fehler empfohlen, bei denen herkömmliche HV-Flashover komplexe Cosinus-Oszillationswellenformen erzeugen, die schwer zu interpretieren sind.Multi-Impuls verlängert die Lichtbogenlänge am Fehlerpunkt und erfasst 8 Wellenformsätze gleichzeitig, das ein sauberes, kurzschlussartiges Echo für eine eindeutige Entfernungsmessung bietet.

F: Kann der TDR-Tester unabhängig vom HV-Generator arbeiten?

Ja, der TDR Kabelfehlerprüfer hat eine eingebaute 10,4Ah Lithiumbatterie, die mehr als 5 Stunden Standalone-Betrieb bietet.Kalibrierung der Wellengeschwindigkeit, und Isolationswiderstandsprüfung (Megohmmeterfunktion) ohne Einschalten des HV-Generators.

F: Wie wähle ich die richtige Spannungs-/Kondensatorstufe für mein Kabel?

Auswahl anhand der Kabelspannung und des Fehlertyps: 8kV/64μF für Niederspannungskabel und Niederspannungskabel, die einen hohen Strom erfordern; 16kV/16μF für Mittelspannungskabel und allgemeine Leckagefehler;32 kV/4μF für 35 kV-Kabel und Hochwiderstands-Flashover-Fehler, die eine maximale Ausfallspannung erfordernDie dreistufige Umschaltung erfolgt über einen einzelnen Drehknopf vor dem Einschalten.

F: Was ist die Garantie und der Kundendienst?

Die Standardgarantie beträgt 12 Monate ab Lieferung und deckt Fertigungsfehler ab, mit lebenslangem technischen Support und Wartungsleistungen.Wir bieten Ferndiagnostik an.Die meisten Anfragen werden innerhalb von 24 Stunden beantwortet.

F: Kann ich Testwellenformen für Kundenberichte exportieren?

Ja, der TDR-Tester speichert Wellenformen mit chinesischen Zeichen an Bord, über USB-Verbindung und die mitgelieferte PC-Software können Sie Wellenformdateien exportieren, detaillierte Analysen durchführen,Erstellen von BerichtenDies ist besonders für Testdienstleister, die Ergebnisse für ihre Kunden dokumentieren müssen, wertvoll.
