XHSB505B Kabelidentifikator

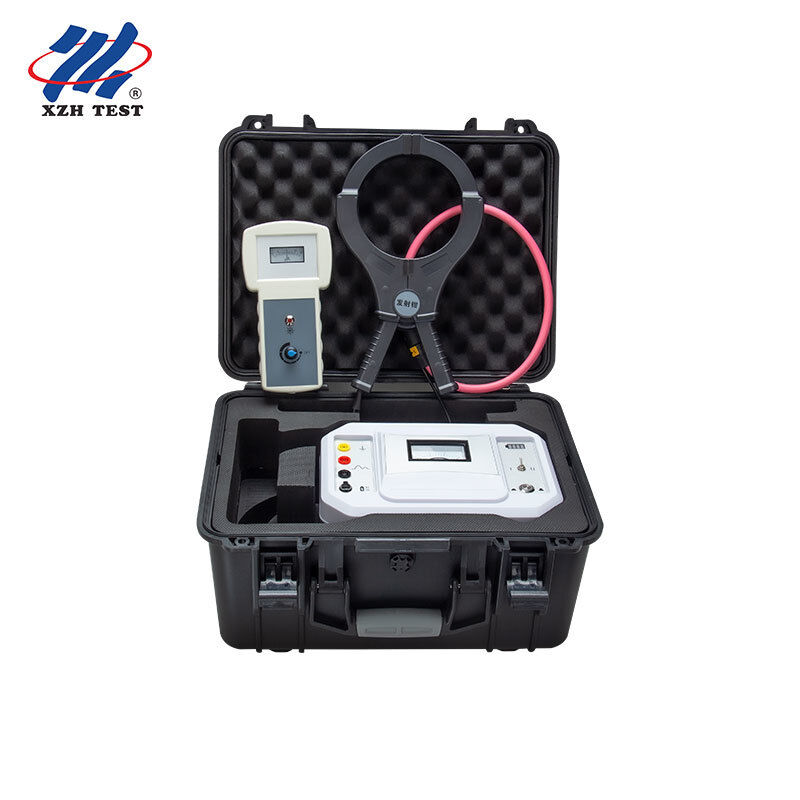

Der Kabelidentifikator wurde speziell für Stromkabelingenieure und Mitarbeiter der Elektrizitätswirtschaft entwickelt, um Probleme bei der Kabelidentifizierung zu lösen. Sein Arbeitsprinzip besteht darin, dass der Sender regelmäßige Impulssignale ausgibt, die auf das zu identifizierende Kabel aufgebracht werden und entlang des Kabels induzierte Signale erzeugen, die mit dem übertragenen Signal übereinstimmen. Die Empfangsklemme und der Empfänger wandeln, detektieren und identifizieren das Signal. Durch Beobachtung der auf dem Empfänger angezeigten Amplitude, Impulszahl und Polarität kann das Zielkabel unter mehreren Kabeln im Graben identifiziert werden. Dieses Produkt verfügt sowohl über Funktionen zur Identifizierung von spannungsführenden als auch von spannungsfreien Kabeln und erfüllt damit die vielfältigen Anforderungen der Kabelidentifizierung auf Baustellen der Stromversorgung. Es besteht aus einem Sender, einer Sende-Klemme, einem Empfänger und einer flexiblen Empfangsklemme.
Anwendungen & Zielgruppe: Entwickelt für Stromkabelingenieure und Mitarbeiter der Elektrizitätswirtschaft, die Zielkabel in Kabelgräben, Kanälen und Kabeltrassen mit mehreren Kabeln während des Strombaus, der Wartung und Reparatur identifizieren müssen, unterstützt sowohl die Identifizierung von spannungsführenden als auch von spannungsfreien Kabeln.
Hauptmerkmale
- Identifizierung von spannungsführenden und spannungsfreien Kabeln in einem Gerät, erfüllt verschiedene Anforderungen vor Ort.
- Sender gibt 800-Hz-Impulssignale mit wählbarer Stufe I (145 V) und Stufe II (240 V) sowie einen Ausgangsstrom von 0 bis 10 A aus.
- Eingebaute wiederaufladbare Lithiumbatterie mit großer Kapazität (12,6 V 5200 mAh) mit über 4 Stunden Dauerbetrieb, Kurzschlussschutz, Überhitzungsschutz und Anzeige des Batteriestands.
- Tragbares ABS-Gehäusedesign; der Strommesszeiger schwingt regelmäßig und die Betriebsanzeige blinkt dynamisch beim Senden von Signalen.
- Sende-Klemme mit φ105 mm Backenöffnung koppelt Signale auf das Zielkabel mit Richtungsanzeige; flexible Empfangsklemme (Rogowski-Spule) mit ca. 200 mm Innendurchmesser für dicke Kabel oder unregelmäßige Leiter.
- Empfänger mit 3,2-Zoll-Farb-LCD-Bildschirm, Hochgeschwindigkeits-Mikroprozessor und präzisem Algorithmus, der Signalamplitude, Impulszahl, Polarität und Erkennungsergebnis in Echtzeit anzeigt.
- Signal-Kalibrierungsfunktion: Wenn Amplitude, Impulszahl und Polarität übereinstimmen, zeigt die Statusleiste "Zielkabel" an; andernfalls "Nicht-Zielkabel".
- 1-8stufige Gain-Einstellung, berührungslose Messung, sicher und schnell.
Technische Spezifikationen
Sender
| Parameter |
Spezifikation |
| Funktion |
Sendet spezielles Impulssignal, Anzeige des Ausgangsstatus, Batteriestatusanzeige, Überhitzungsschutz, Kurzschlussschutz |
| Stromversorgung |
12,6 V 5200 mAh wiederaufladbare Lithiumbatterie mit großer Kapazität, über 4 Stunden Dauerbetrieb |
| Ausgabemodus |
Direktanschluss für spannungsfreie Identifizierung; Sende-Klemmenkopplung für spannungsführende Identifizierung |
| Sendefrequenz |
800-Hz-Impulssignal |
| Impulsperiode |
2,75 s pro Gruppe |
| Ausgangsspannung |
Stufe I: 145 V; Stufe II: 240 V (±10 %) |
| Ausgangsstrom |
0 ~ 10 A (momentaner Durchschnitt, ±10 %) |
| Prüfleitungen |
Rote und schwarze Krokodilklemmen, je 1,5 m |
| Größe der Sende-Klemme |
320 × 180 × 35 mm, Backen φ105 mm, Kabel 3 m |
| Größe des Senders |
268 × 193 × 100 mm |
| Arbeitstemperatur |
-20 °C ~ 55 °C |
| Lagerbedingungen |
-20 °C ~ 40 °C, ≤95 % RH, keine Kondensation |
| Ladegerät |
12,6 V 1 A DC-Ladegerät |
Empfänger
| Parameter |
Spezifikation |
| Funktion |
Identifizierung von spannungsführenden und spannungsfreien Kabeln |
| Stromversorgung |
7,4 V 2200 mAh wiederaufladbare Lithiumbatterie, 5 Stunden Dauerbetrieb |
| Anzeige |
3,2-Zoll-Farb-LCD-Bildschirm |
| Signal-Kalibrierung |
Kalibriert das gesendete Signal; Gain nach Kalibrierung gesperrt, neu kalibrieren für verschiedene Kabel |
| Richtungsanzeige |
Sende-Klemme, Empfangsklemme und Lastsignal müssen in der gleichen Richtung sein |
| Identifizierungsergebnis |
Amplitude, Impulszahl und Polarität zeigen alle "√" und die Statusleiste zeigt "Zielkabel" an |
| Erfassungsbereich |
Spannungsfrei: 0 Ω ~ 2,5 kΩ; Spannungsführend: 0 Ω ~ 20 Ω |
| Gain-Einstellung |
1-8 Stufen einstellbar |
| Flexible Empfangsklemme |
Rogowski-Spule, Kabel ca. 2 m, Innendurchmesser ca. 200 mm |
| Größe des Empfängers |
240 × 100 × 36 mm |
| Arbeitstemperatur |
-20 °C ~ 55 °C, unter 80 % RH |
| Ladegerät |
8,4 V 1 A Ladegerät |
FAQ
F1: Für wen ist dieser Kabelidentifikator konzipiert?
Er ist für Stromkabelingenieure und Mitarbeiter der Elektrizitätswirtschaft konzipiert, die Zielkabel in Kabelgräben, Kanälen und Kabeltrassen mit mehreren Kabeln während des Strombaus, der Wartung und Reparatur identifizieren müssen.
F2: Kann er Kabel sowohl unter Spannung als auch spannungsfrei identifizieren?
Ja. Er unterstützt sowohl die Identifizierung von spannungsführenden Kabeln (dreipolige gepanzerte Kabel über Sende-Klemmenkopplung) als auch die Identifizierung von spannungsfreien Kabeln (Direktanschluss) und erfüllt damit verschiedene Anforderungen vor Ort.
F3: Was sind die wichtigsten Ausgangsspezifikationen des Senders?
Der Sender gibt 800-Hz-Impulssignale mit wählbarer Stufe I (145 V) und Stufe II (240 V) sowie einen Ausgangsstrom von 0 bis 10 A aus, angetrieben von einer 12,6 V 5200 mAh wiederaufladbaren Batterie für über 4 Stunden Dauerbetrieb.
F4: Wie bestätigt er das Zielkabel?
Wenn Amplitude, Impulszahl und Polarität mit dem kalibrierten Signal übereinstimmen, zeigt der Empfänger für alle drei "√" an und "Zielkabel" in der Statusleiste; Nicht-Zielkabel zeigen "×" und "Nicht-Zielkabel" an.
F5: Was unterscheidet diesen Kabelidentifikator von einem herkömmlichen Kabeltester?
Er kombiniert eine flexible Empfangsklemme (Rogowski-Spule, ca. 200 mm Innendurchmesser) für dicke oder unregelmäßige Kabel, eine 800-Hz-Impuls-Richtungsdetektionsmethode, eine 1-8stufige Gain-Einstellung und ein tragbares ABS-Gehäusedesign mit Kurzschluss- und Überhitzungsschutz.
