Kabelmantel-Fehlerortungsgerät XHHD523L 10kV Rechteckausgang für schnelle und genaue Hochspannungskabel-Fehlererkennung-XHHD523L
Produktübersicht
Das XHHD523L Kabelmantel-Fehlerortungsgerät ist ein professionelles Instrument, das für die schnelle und genaue Fehlererkennung an Außenmänteln von Hochspannungskabeln entwickelt wurde. Mit einer Rechteckausgangsspannung von 10 kV und einem maximalen Ausgangsstrom von 200 mA erfüllt dieses Gerät vollständig den chinesischen nationalen Standard GB50150-2006 für Spannungsprüfungen von Kabelaußenmänteln, einschließlich Übergabeprüfungen und vorbeugenden Prüfungen für Querverbindungssysteme.
Mit dem weit verbreiteten Einsatz von städtischen Netztransformationsprojekten sehen sich viele Stromversorgungsämter, Bauunternehmen und Planungsbüros mit 110-kV-XLPE-Kabeln unter engen Projektzeitplänen konfrontiert. Das XHHD523L wurde speziell entwickelt, um diese Herausforderungen zu bewältigen und eine zuverlässige Lösung für die Ortung von Kabelmantelfehlern und die Durchführung von DC-Spannungsprüfungen an Außenmänteln von Kabeln aus Polyethylen hoher Dichte (HDPE) und Polyvinylchlorid (PVC) zu bieten.
Technische Spezifikationen
Produkttyp
Hochspannungs-Kabelmantel-Fehlerortungsgerät
Ausgangsspannung
0~10kV (Rechteckwelle)
Frequenzregelung
Min. 0,4 Hz, Max. 1 Hz (Bereich einstellbar)
Stromversorgung
220V (±10%), 50Hz (±5%)
Genauigkeit
±0,01% ~ ±0,03%
Material
Aluminiumlegierung
Betriebstemperatur
-20°C ~ 60°C
Anwendungshintergrund
Die meisten modernen Kabelaußenmäntel werden aus HDPE-Mantelmaterial hergestellt, das werkseitige DC-25-kV-/5-minütige Spannungsprüfungen mit Leckströmen von nur wenigen zehn Mikroampere besteht. Fehler treten jedoch häufig nach der Kabelverlegung aufgrund von Beschädigungen durch äußere Kräfte während der Installation auf, einschließlich Erd- und Abdeckarbeiten. Typische Fehler nach der Installation sind Termitenbefall, Wassereintritt in Erdungsboxen, Verschlechterung ursprünglicher Fehler und Feuchtigkeitseintritt an Verzweigungspunkten von Erdungsdrähten, die den Isolationswiderstand verringern. Einige Fehler bleiben jahrelang ungelöst, da sie tief vergraben sind oder die Umgebungsbedingungen komplex sind, was erhebliche Betriebssicherheitsrisiken birgt.
Die Ausgangsspannung von 10 kV des XHHD523L erfüllt vollständig die Anforderungen des Standards GB50150-2006 für die Prüfung von Kabelaußenmänteln. Es ermöglicht die schnelle und genaue Identifizierung von versteckten Fehlern in 10-kV- bis 500-kV-Einleiter- und Dreileiter-Hochspannungs- und Höchstspannungskabeln, einschließlich Erdschlüssen und Bedingungen mit großem Leckstrom. Darüber hinaus führt es 5-kV- bis 10-kV-DC-1-minütige Spannungsprüfungen an HDPE- und PVC-Kabelaußenmänteln durch, was es zu einem unverzichtbaren Instrument für Kabelwartungsabteilungen von 10-kV- bis 500-kV-Betriebseinheiten, Höchstspannungskabel-Ingenieurbüros und verschiedenen Stromübertragungs- und Umwandlungsingenieurbüros macht.
Hauptmerkmale
Ausgangsspannung kontinuierlich von 0 bis 10 kV einstellbar für vielseitige Testszenarien
Ausgangsfrequenz von 0,4 Hz bis 1 Hz einstellbar mit voller Bereichskonfigurierbarkeit
Integrierter Überstromschutz gewährleistet Sicherheit für Bediener und Ausrüstung
Umschaltung per Knopfdruck zwischen Ortungsmodus und Spannungsprüfmodus für einen nahtlosen Arbeitsablauf
Empfindlichkeit des Empfängers vollständig einstellbar für optimale Signalerkennung unter verschiedenen Feldbedingungen
Signal-Frequenz einstellbar, um unterschiedlichen Kabelcharakteristiken und Verlegebedingungen gerecht zu werden
Integrierter Nullschutz für sicheren Hochspannungsbetrieb
Testen ohne Null-Blindbereich gewährleistet eine vollständige Abdeckung aller Kabellängen, einschließlich Fehler nahe dem Anfang

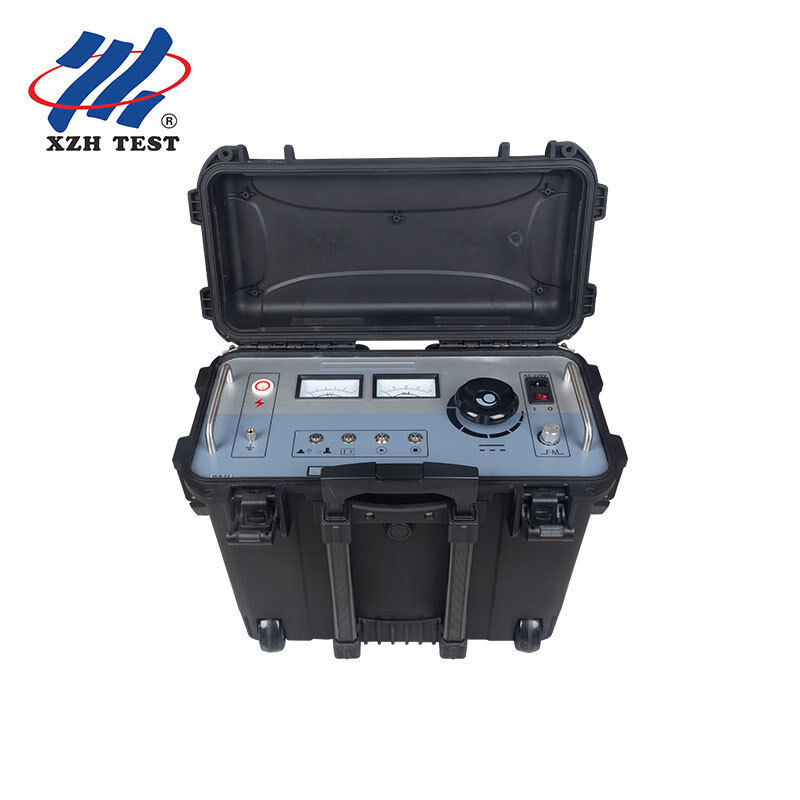

Produktbild
Häufig gestellte Fragen
F1: Welche Spannungspegel von Kabeln kann das XHHD523L testen?
Das XHHD523L ist für die Prüfung von 10-kV- bis 500-kV-Einleiter- und Dreileiter-Hochspannungs- und Höchstspannungskabeln ausgelegt. Es erfüllt vollständig den chinesischen nationalen Standard GB50150-2006 und kann sowohl Übergabeprüfungen als auch vorbeugende Prüfungen für Querverbindungskabelsysteme durchführen.
F2: Welche Arten von Kabelmantelfehlern kann dieses Gerät erkennen?
Das XHHD523L kann eine Vielzahl von Kabelaußenmantelfehlern erkennen, darunter: Beschädigungen durch äußere Kräfte während der Kabelverlegung und Erdung; Termitenbefall von HDPE-Mänteln; Wassereintritt in Erdungsboxen; Verschlechterung von bereits vorhandenen Herstellungsfehlern; Feuchtigkeitseintritt, der den Isolationswiderstand an Verzweigungspunkten von Erdungsdrähten verringert; und Erdschlüsse mit großem Leckstrom in Querverbindungssystemen.
F3: Wie funktioniert die Ein-Knopf-Umschaltfunktion?
Das XHHD523L verfügt über einen speziellen Ein-Knopf-Schalter zwischen dem Ortungsmodus und dem DC-Spannungsprüfmodus. Im Ortungsmodus ermöglicht der Rechteckausgang eine präzise Fehlerortung mit der Schrittspannungs-Methode. Im Spannungsprüfmodus liefert er eine geregelte Gleichspannung bis zu 10 kV für die Durchführung von standardmäßigen 1-minütigen Spannungsprüfungen an HDPE- und PVC-Kabelaußenmänteln, wodurch der Wechsel zwischen separaten Geräten entfällt.
F4: Welche Bedeutung hat die einstellbare Frequenzfunktion?
Die einstellbare Ausgangsfrequenz (0,4 Hz bis 1 Hz) ermöglicht es dem Bediener, das Rechtecksignal für verschiedene Kabeltypen, Verlegetiefen und Bodenbedingungen zu optimieren. Niedrigere Frequenzen dringen tiefer ein und eignen sich besser für tief vergrabene Kabel, während höhere Frequenzen eine schnellere Reaktion für die Fehlerortung von flach verlegten Kabeln ermöglichen. Diese Flexibilität verbessert die Erkennungsgenauigkeit in verschiedenen Feldumgebungen erheblich.
F5: Was ist die Ortungsgenauigkeit des XHHD523L?
Das XHHD523L erreicht eine Ortungsgenauigkeit von ±0,01 % bis ±0,03 % der Kabellänge. Diese hochpräzise Messung wird durch das digitale Anzeigesystem und die Rechteck-Schrittspannungsmethode ermöglicht, die die typischen Blindzonen herkömmlicher Wellenreflexionsmethoden eliminiert. Das Gerät behält auch bei Fehlern nahe dem Kabelende und in kurzen Kabelabschnitten seine volle Genauigkeit bei.
F6: Ist das XHHD523L für den Feldeinsatz in rauen Umgebungen geeignet?
Ja. Das XHHD523L ist mit einem Gehäuse aus Aluminiumlegierung für Haltbarkeit und Wärmeableitung ausgestattet und arbeitet zuverlässig in einem weiten Temperaturbereich von -20°C bis 60°C. Die Ausgangsleistung von 2 kVA und der Standard-Netzeingang von 220 V machen es für den Feldeinsatz in Umspannwerken, Kabelgräben und abgelegenen Installationsorten geeignet. Die Einstellung der Empfängerempfindlichkeit kompensiert zusätzlich für unterschiedliche Feld-Signalbedingungen.
F7: Was ist die Mindestbestellmenge und die Lieferzeit?
Die Mindestbestellmenge beträgt 1 Einheit. Die Standardlieferzeit beträgt 7-15 Werktage. Jede Einheit ist sicher in einer Holzkiste für den sicheren internationalen Transport verpackt. Die jährliche Produktionskapazität beträgt 2.000 Einheiten, mit Zahlungsbedingungen per T/T.
