Tragbarer Hochspannungs-Überspannungsgenerator 0-32 kV 2048J 35 kV Kabelfehlererkennung DC-Widerstandsprüfung | XHHV535-4Z

XHHV535-4Z Tragbarer Hochspannungs-Überspannungsgenerator

Compliance und Zertifizierung

Der Hochspannungsstoßgenerator XHHV535-4Z wurde in voller Übereinstimmung mit entwickelt und hergestelltDL/T846-2016(Allgemeine Technische Bedingungen für Hochspannungsprüfgeräte) UndDL/T474-2017(Richtlinien für die Durchführung von Feldisolationsprüfungen). Dieses nach CE- und ISO-Standards zertifizierte Gerät erfüllt die strengen Anforderungen industrieller Stromkabelprüfanwendungen.

Anwendungsbereich

Entwickelt für Impulsentladungstests und DC-Spannungstests an Stromkabeln mit Nennspannung35 kV und darunterDer XHHV535-4Z integriert eine DC-Hochspannungsquelle, einen Energiespeicherkondensator und einen Entladungskugelspalt in einer einzigen tragbaren Einheit. Diese Integration ersetzt herkömmliche Testkonfigurationen, die separate Testtransformatoren, Steuerkästen und Impulsenergiespeicherkondensatoren erfordern, wodurch der Platzbedarf der Geräte vor Ort und die Komplexität der Einrichtung erheblich reduziert werden.

Kernvorteile

• Messgenauigkeit der Klasse 1,5:Die hochspannungsseitige Spannungsmessung mit Doppelzeigeranzeige (Strom und Spannung) liefert hochpräzise Echtzeitmesswerte sowohl bei Gleichstromfestigkeit als auch bei Impulsentladungsvorgängen.
• 2048J Maximale Entladeenergie:Der eingebaute 4μF-Kondensator liefert eine konstante Impulsenergie von bis zu 2048 J bei 32 kV und sorgt so für eine zuverlässige Beseitigung hochohmiger Kabelfehler.
• Dual-Mode-Betrieb:Unterstützt DC-Spannungsprüfungen zur Bewertung der Kabelisolation und den Impulsentladungsmodus zur Fehlervorortung und -ortung – zwei wesentliche Funktionen in einem einzigen Gerät.
• Ultraleichtes, tragbares Design:Mit einem Gewicht von ≤ 35 kg und kompakten Abmessungen von 430 x 345 x 550 mm ist der XHHV535-4Z das leichteste tragbare DC-Impuls-Hochspannungsgerät seiner Klasse und ermöglicht den Transport durch einen einzelnen Bediener sowie einen schnellen Feldeinsatz.
• Nullstart-Sicherheitsverriegelung:Die Spannungseinstellung muss auf Null zurückgehen, bevor die Hochspannung eingeleitet werden kann, um das Risiko einer versehentlichen Hochspannungsausgabe beim Start auszuschließen.
• Umfassende Schutzsuite:Integrierter Überstromschutz (Schwelle 12 A, >8 s Verzögerung auf der Niederspannungsseite), Übertemperaturschutz (65 °C) und Überspannungsschutz gewährleisten einen sicheren Betrieb unter widrigen Feldbedingungen.
• Kurzschlussfest:Entwickelt, um auch dann normal zu funktionieren, wenn der Hochspannungsausgang gegen Erde kurzgeschlossen ist, und bietet so eine robuste Fehlertoleranz bei Feldtests.
• Manuelle Entlademöglichkeit:Die spezielle Entladetaste ermöglicht die kontrollierte Abgabe der Restenergie des Kondensators nach dem Test mit Echtzeit-Voltmeter-Anzeige der Kondensatorspannung.

Technische Spezifikationen

Betriebsmodi

DC-Spannungsspannungsmodus:Legt eine geregelte Gleichspannung von 0–32 kV für die Prüfung der Kabelisolation an. Der Spannungseinstellknopf sorgt für einen sanften Anstieg mit Echtzeit-Voltmeter- und Amperemeter-Anzeige. Geeignet für routinemäßige Isolationsbewertungen und Inbetriebnahmetests an Mittelspannungskabeln.

Impulsentladungsmodus:Erzeugt in Verbindung mit einem TDR-Kabelfehlerortungsgerät und einem akustisch-magnetischen Ortungsgerät periodische Hochenergieimpulse zur Vorortung und Ortung von Kabelfehlern. Das Entladeintervall ist über das Zeitrelais auf der Vorderseite einstellbar und ermöglicht so eine Optimierung für unterschiedliche Kabellängen und Fehlereigenschaften.

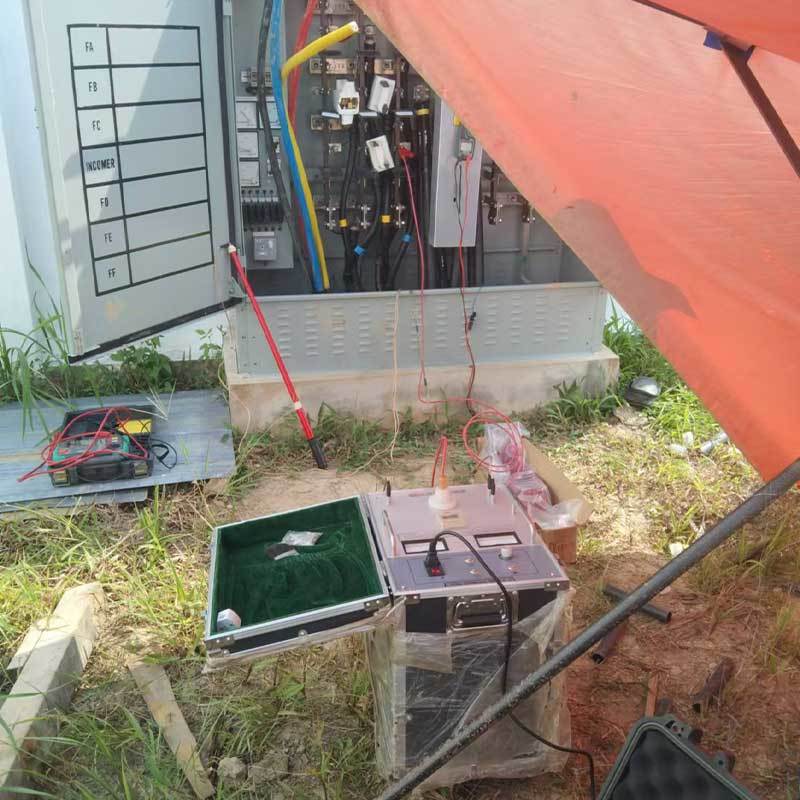

Typische Systemkonfiguration

Sicherheit und Zuverlässigkeit

Alle Hochspannungsanschlüsse verfügen über spezielle Erdungspunkte. Die Nullstartsperre erfordert, dass der Spannungseinstellknopf auf Null zurückgestellt wird, bevor die Hochspannungsausgabe eingeleitet werden kann. Die Stopptaste sorgt für eine sofortige Hochspannungsabschaltung mit automatischer Entladung des internen Kondensators. Eine spezielle manuelle Entladetaste ermöglicht eine kontrollierte Restenergieableitung mit Echtzeit-Voltmeter-Überwachung der Kondensatorspannung während des gesamten Entladevorgangs.

Für technische Beratung, Produktspezifikationen oder ein kommerzielles Angebot wenden Sie sich bitte an unser Engineering-Team.
