Transformatorwicklungs-Verformungsprüfgerät| XHBX1501
Das Transformatorwicklungs-Verformungsprüfgerät kann interne Fehler des Transformators genau beurteilen, basierend auf der Messung der charakteristischen Parameter der internen Wicklungen des Transformators und der derzeit von Industrieländern entwickelten und perfektionierten Methode der Frequenzgang-Analyse (FRA) für interne Fehler.
Nachdem der Transformator entworfen und hergestellt wurde, sind seine Spulen und seine interne Struktur festgelegt. Daher sollten für eine Mehrfachwicklungs-Transformatorspule, wenn die Spannungsebene gleich ist und die Wicklungsmethode gleich ist, die entsprechenden Parameter (Ci, Li) jeder Spule bestimmt sein. Daher ist auch der Frequenzbereich-Charakteristik-Frequenzgang jeder Spule bestimmt, und die Frequenzspektren zwischen den entsprechenden Dreiphasenspulen sind vergleichbar.
Wenn der Transformator während des Tests Kurzschlüsse zwischen Windungen oder Phasen aufweist oder bei Transporten Kollisionen auftreten, die zu relativen Verschiebungen der Spulen führen, und Spulenverformungen aufgrund elektromagnetischer Spannungen unter Kurzschluss- und Fehlerbedingungen während des Betriebs, werden die Verteilungsparameter der Transformatorwicklungen beeinflusst. Änderungen treten auf. Dies beeinflusst und ändert wiederum die ursprünglichen Frequenzbereich-Charakteristiken des Transformators, d. h. die Frequenzgangänderungen in Amplitude und die Verschiebung des Resonanzfrequenzpunkts usw. Der Transformatorwicklungsprüfer, der auf der Grundlage der Antwortanalyse-Methode entwickelt wurde, ist eine solche neuartige zerstörungsfreie Prüfausrüstung für interne Fehler in Transformatoren. Er ist für die Erkennung von internen Strukturfehlern von 63kV~500kV Leistungstransformatoren geeignet.
Das Transformatorwicklungs-Verformungsprüfgerät quantifiziert die Antwortänderungen der internen Wicklungsparameter des Transformators in verschiedenen Frequenzbereichen und bestimmt dann die interne Wicklung des Transformators basierend auf der Größe der Änderung, der Amplitude und der Fläche der Frequenzgangänderung sowie dem Trend der Frequenzgangänderung. Der Grad der Änderung kann verwendet werden, um zu bestimmen, ob der Transformator ernsthaft beschädigt wurde und überholt werden muss, basierend auf den Messergebnissen.
Für betriebsbereite Transformatoren, unabhängig davon, ob in der Vergangenheit Frequenzbereich-Charakteristik-Diagramme gespeichert wurden, kann der Grad des Fehlers auch durch den Vergleich der Unterschiede in den Charakteristik-Diagrammen zwischen den Spulen fehlerhafter Transformatoren beurteilt werden. Wenn natürlich ein Satz ursprünglicher Wicklungs-Charakteristik-Diagramme des Transformators erhalten bleibt, wird es einfacher sein, eine genauere und aussagekräftigere Grundlage für den Betriebszustand des Transformators, die Analyse nach Unfällen und die Wartung zu liefern.
Englische Version verfügbar, kontaktieren Sie uns für weitere Informationen
Anwendungen & Zielgruppe: Entwickelt für Stromversorgungsunternehmen, Transformatorenhersteller, Hochspannungs-Umspannwerke und Anbieter von Prüfdienstleistungen für elektrische Geräte, die den internen Wicklungszustand von 63kV~500kV Leistungstransformatoren inspizieren.
Haupttechnische Merkmale
Die Erfassungssteuerung verwendet einen hochintegrierten Hochgeschwindigkeitsmikroprozessor.
USB-Schnittstelle für die Kommunikation zwischen Laptop und Instrument.
Die drahtlose Bluetooth-Schnittstelle oder die drahtlose WIFI-Schnittstelle kann zur Kommunikation zwischen dem Laptop und dem Instrument verwendet werden. Die drahtlose WIFI-Schnittstelle kann einfach auf Tablet-Computern und Smartphones verwendet werden.
Die Hardwarebewegung verwendet eine dedizierte digitale Hochgeschwindigkeits-Sweep-Technologie von DDS. Durch Tests können Fehler wie Verdrehung, Ausbauchung, Verschiebung, Neigung, Windungsschluss-Verformung und Phasen-Kontakt-Kurzschluss durch Tests genau diagnostiziert werden.
Hochgeschwindigkeits-Zweikanal-16-Bit-A/D-Abtastung (On-Site-Tests ändern den Stufenschalter, und die Wellenformkurve ändert sich erheblich).
Die Signal-Ausgangsamplitude wird per Software eingestellt, der maximale Spitzenwert beträgt ±10V.
Der Computer analysiert automatisch die Testergebnisse und generiert ein elektronisches Dokument (Word).
Das Instrument verfügt über Dual-Messsystemfunktionen für lineare Frequenz-Sweep-Messung und segmentierte Frequenz-Sweep-Messung und ist mit den Messmodi der beiden aktuellen heimischen technischen Schulen kompatibel.
Die Amplituden-Frequenz-Charakteristiken entsprechen den nationalen technischen Spezifikationen für Amplituden-Frequenz-Charakteristik-Tester. Die Abszisse (Frequenz) hat zwei Arten: lineare Skalierung und logarithmische Skalierung. Daher kann die gedruckte Kurve eine lineare Skalierungskurve oder eine logarithmische Skalierungskurve sein. Der Benutzer kann je nach Bedarf wählen.
Automatische Erkennungsdatenanalysesystem. Vergleicht horizontal die Wicklungsähnlichkeiten zwischen den drei Phasen A, B und C. Die Analyseergebnisse sind: die Konsistenz ist sehr gut, gute Konsistenz, schlechte Konsistenz, die Konsistenz ist sehr schlecht. Vertikaler Vergleich A-A, B-B, C-C ruft die Originaldaten und die aktuellen Daten in derselben Phase ab, um die Wicklungsverformung zu vergleichen. Die Analyseergebnisse sind: normale Wicklung, leichte Verformung, moderate Verformung, schwere Verformung.
Word-elektronische Dokumente können automatisch zum Speichern und Drucken generiert werden.
Dieses Instrument erfüllt vollständig die technischen Bedingungen des Energiestandards DL/T911-2016 "Frequenzgang-Analyse-Methode zur Verformung von Leistungstransformatorwicklungen".
Scan-Methode
Lineare Scan-Verteilung: Sweep-Frequenz-Messbereich (10Hz)-(10MHz), 40000 Sweep-Frequenzpunkte, Auflösungen sind 0,25kHz, 0,5kHz und 1kHz.
Segmentierte Frequenz-Sweep-Messverteilung: Sweep-Frequenz-Messbereich (0,5kHz)-(1MHz), 2000 Sweep-Frequenzpunkte; (0,5kHz)-(10kHz), (10kHz)-(100kHz), (100kHz)-(500kHz), (500kHz)-(1000kHz).
Produktparameter
| Parameter |
Spezifikation |
| Amplituden-Messbereich |
(-120dB) bis (+20dB) |
| Amplituden-Messgenauigkeit |
0,1dB |
| Sweep-Frequenz-Genauigkeit |
0,005% |
| Signal-Eingangsimpedanz |
1MΩ |
| Signal-Ausgangsimpedanz |
50Ω |
| Signal-Ausgangsamplitude |
±20V |
| Wiederholrate des Gleichphasentests |
99,9% |
| Abmessungen des Messgeräts |
370 × 300 × 170 mm |
| Gesamtgewicht |
13 kg |
| Betriebstemperatur |
-10 °C bis +40 °C |
| Lagertemperatur |
-20 °C bis +70 °C |
| Relative Luftfeuchtigkeit |
<90%, nicht kondensierend |

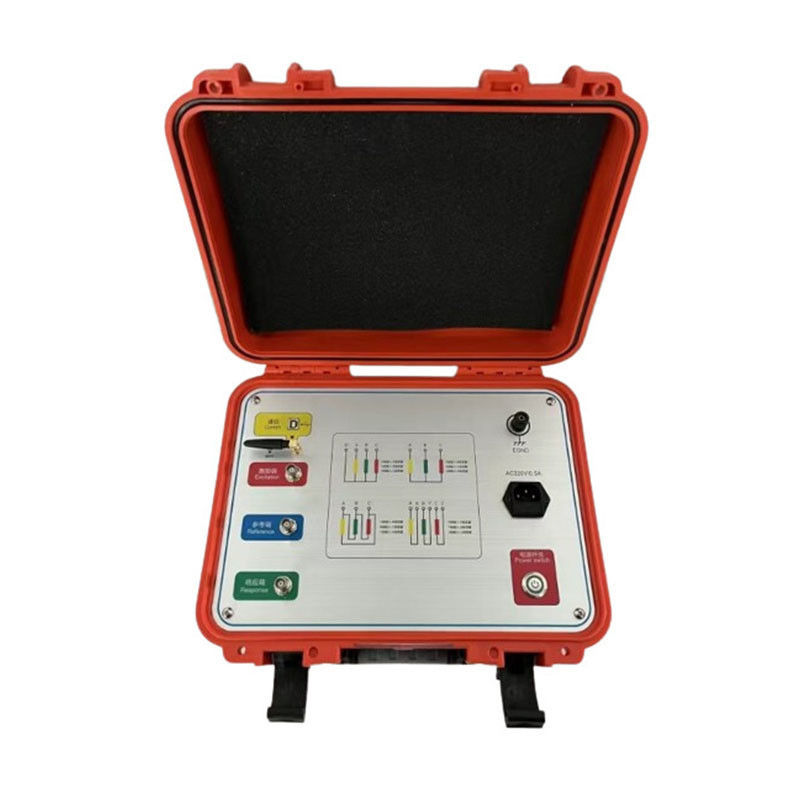

Instrumentenpanel & Schnittstellen
Auf dem Instrumentenpanel ist ein selbstverriegelnder Netzschalter installiert. Wenn er gedrückt wird, schaltet sich das Gerät ein und die Kontrollleuchte leuchtet auf. Wenn er ausgeschaltet wird, drücken und lösen Sie ihn und die Kontrollleuchte erlischt.
Auf der Rückseite des Instruments befindet sich eine Netzbuchse mit integrierter Sicherung.
USB-Kommunikationsport verbindet Laptop und drahtlose WIFI-Antenne.
Messsignalanschluss: Die Außenfarbe der K9-Buchse entspricht der Außenfarbe des Messkabels. Bitte gemäß der Farbe anschließen.
Hauptmerkmale
Das Transformatorwicklungs-Verformungsprüfgerät besteht aus einem Messteil und einer Analysesoftware. Das Messteil wird von einem Hochgeschwindigkeitsmikrocontroller gesteuert und besteht aus Signalgenerierung und Signalmessung. Das Messteil ist über eine drahtlose WIFI-Schnittstelle mit einem Tablet-Computer verbunden, was keine Verkabelung erfordert und einfach zu bedienen ist. Drahtlose Bluetooth- und USB-Schnittstellen können ebenfalls zum Anschluss an ein Tablet oder einen Laptop verwendet werden.
Während des Testvorgangs muss nur die Anschlussklemme des Transformators entfernt werden, und alle Tests können abgeschlossen werden, ohne die Abdeckung abzunehmen oder den Transformator zu demontieren.
Das Instrument verfügt über eine Vielzahl von Frequenz-Linear-Sweep-Messsystem-Messfunktionen. Der Linear-Sweep-Mess-Scan-Frequenzbereich reicht bis zu 10MHz. Das Frequenz-Sweep-Intervall kann in 0,25kHz, 0,5kHz und 1kHz unterteilt werden, was eine detailliertere Analyse der Transformatorverformung ermöglicht.
Das Instrument ist hochintelligent, einfach zu bedienen und verfügt über mehrere Funktionen wie automatische Bereichseinstellung und automatische Abtastfrequenzeinstellung.
Die Software verwendet die Windows-Plattform und ist kompatibel mit Win98/2000/WinXP/Win7/Win8/Win10-Systemen. Bietet Benutzern eine bequemere und benutzerfreundlichere Anzeigeoberfläche.
Bietet vergleichende Analyse von historischen Kurven, kann mehrere historische Kurven gleichzeitig zur Beobachtung laden und kann jede Kurve spezifisch für horizontale und vertikale Analyse auswählen. Ausgestattet mit einem Experten-intelligenten Analyse- und Diagnosesystem kann es den Zustand der Transformatorwicklung automatisch diagnostizieren, 6 Kurven gleichzeitig laden, die relevanten Parameter jeder Kurve automatisch berechnen, die Verformung der Wicklung automatisch diagnostizieren und Referenzschlussfolgerungen für die Diagnose liefern.
Die Software-Managementfunktion ist leistungsstark, berücksichtigt vollständig die Anforderungen des Einsatzes vor Ort und speichert automatisch Umgebungsparameter, um eine Grundlage für die Diagnose von Transformatorwicklungsverformungen zu bieten. Die Messdaten werden automatisch gespeichert und verfügen über eine Farbdruckfunktion, die es den Benutzern erleichtert, Testberichte zu erstellen.
Die Software weist deutliche Humanisierungsmerkmale auf. Die meisten der gemessenen Bedingungen sind Optionen. Die detaillierten Parameter des Transformators können zur diagnostischen Referenz gespeichert werden, und es ist nicht erforderlich, sie vor Ort einzugeben. Informationen können später hinzugefügt und geändert werden, was die Verwendung erleichtert.
Die Software ist hochintelligent. Nach dem Anschluss der Ein- und Ausgangssignale und der Einstellung der Bedingungsparameter kann die gesamte Messarbeit abgeschlossen werden, und historische Wellenformkurven können während der Messung jederzeit zum Vergleich und zur Beobachtung geöffnet und die Messung gestoppt werden.
Die Messzeit pro Phase beträgt weniger als 60 Sekunden, und die für die Wicklungsverformungsmessung eines Leistungstransformators mit Hoch-, Mittel- oder Niederspannungswicklungen (keine Begrenzung von Kapazität und Spannungsebene) erforderliche Gesamtzeit beträgt nicht mehr als 10 Minuten.
Bei der Messung des Transformators können die Verdrahtungspersonen die Signal-Ein- und Ausgangsleitungen beliebig platzieren, ohne die Messergebnisse zu beeinträchtigen. Die Verdrahtungspersonen können auf dem Transformatorbehälter bleiben, ohne herunterzukommen, was die Arbeitsintensität reduziert.
FAQ
F1: Für wen ist dieses Transformatorwicklungs-Verformungsprüfgerät konzipiert?
Es ist für Stromversorgungsunternehmen, Transformatorenhersteller, Hochspannungs-Umspannwerke und Anbieter von Prüfdienstleistungen für elektrische Geräte konzipiert, die den internen Wicklungszustand von 63kV~500kV Leistungstransformatoren inspizieren.
F2: Welche Nachweismethode und welcher Standard werden verwendet?
Es verwendet die interne Fehler-Frequenzgang-Analyse (FRA)-Methode und erfüllt vollständig den Standard DL/T911-2016 für die Frequenzgang-Analyse von Leistungstransformatorwicklungsverformungen.
F3: Welche Fehler kann es diagnostizieren?
Es diagnostiziert genau Wicklungsverdrehungen, Ausbauchungen, Verschiebungen, Neigungen, Windungsschluss-Verformungen und Phasen-Kontakt-Kurzschlüsse durch den Vergleich der Frequenzgangkurven der drei Phasen.
F4: Welchen Frequenzbereich und welche Genauigkeit bietet es?
Es bietet einen linearen Sweep von 10Hz bis 10MHz mit 40000 Sweep-Punkten, einen Amplituden-Messbereich von -120dB bis +20dB und eine Amplituden-Messgenauigkeit von 0,1dB.
F5: Was unterscheidet diesen Tester von einem herkömmlichen Wicklungsprüfer?
Er unterstützt drahtlose WiFi-, Bluetooth- und USB-Schnittstellen, lädt bis zu 6 Kurven gleichzeitig mit einem Experten-intelligenten Diagnosesystem und misst jede Phase in weniger als 60 Sekunden, ohne die Transformatorabdeckung zu entfernen.
