Transformator Dielektrischer Verlust Tester, 10kV Dielektrischer Verlust 0,5kV~10kV
Produktübersicht

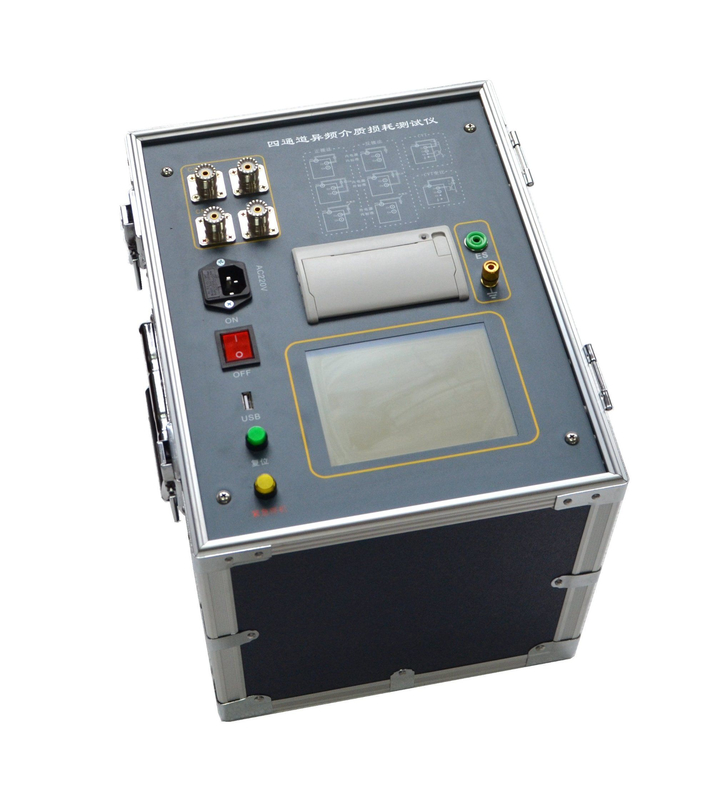

Der XHJS1000R Differenzfrequenz-Dielektrizitätsverlusttester ist ein hochpräzises Instrument zur Prüfung des dielektrischen Verlustfaktors und der Kapazität von Hochspannungs-Stromversorgungsgeräten in Kraftwerken und Umspannwerken. Dieses integrierte Gerät verfügt über eine eingebaute Dielektrizitätsverlust-Messbrücke, einen variablen Frequenzspannungsregler, einen Aufwärtstransformator und einen SF6-Hochstabilitäts-Standardkondensator.
Hauptmerkmale
- Variable Frequenz-Testfähigkeit (45Hz-65Hz Bereich)
- Digitale Notch-Technologie zur Eliminierung von Netzfrequenzstörungen
- Eingebauter Isolierölbecher mit Temperaturregelung für die Dielektrizitätsverlustprüfung von Öl
- Integrierte Struktur mit intern erzeugter Hochspannungsquelle
- Geeignet für Tests im eingeschalteten und ausgeschalteten Zustand
Technische Daten
Betriebsbedingungen: -15°C bis 40°C, RH <80%
Stromversorgung: AC 220V±10% (Generator kompatibel)
Hochspannungsausgang: 0,5 kV bis 12 kV (0,1 kV Schritte), 2% Genauigkeit, 167 mA max. Strom, 2000 VA Kapazität
Selbsterregte Leistung: AC 0V-50V/15A bei 50Hz/60Hz
Frequenzoptionen: Einfrequenz (45Hz/55Hz, 47,5Hz/52,5Hz, 55Hz/65Hz, 57,5Hz/62,5Hz) mit automatischer Doppelfrequenzumwandlung
Auflösung: tgδ: 0,001%, Cx: 0,001 pF
Genauigkeit: tgδ: ±(Messwert*1,0%+0,040%), Cx: ±(Messwert*1,0%+1,00PF)
Messbereich: tgδ unbegrenzt, Cx 15 pF bis 300 nF (variiert je nach Spannung)
CVT-Test: Bereich 10-10000, 0,1% Genauigkeit, 0,01 Auflösung

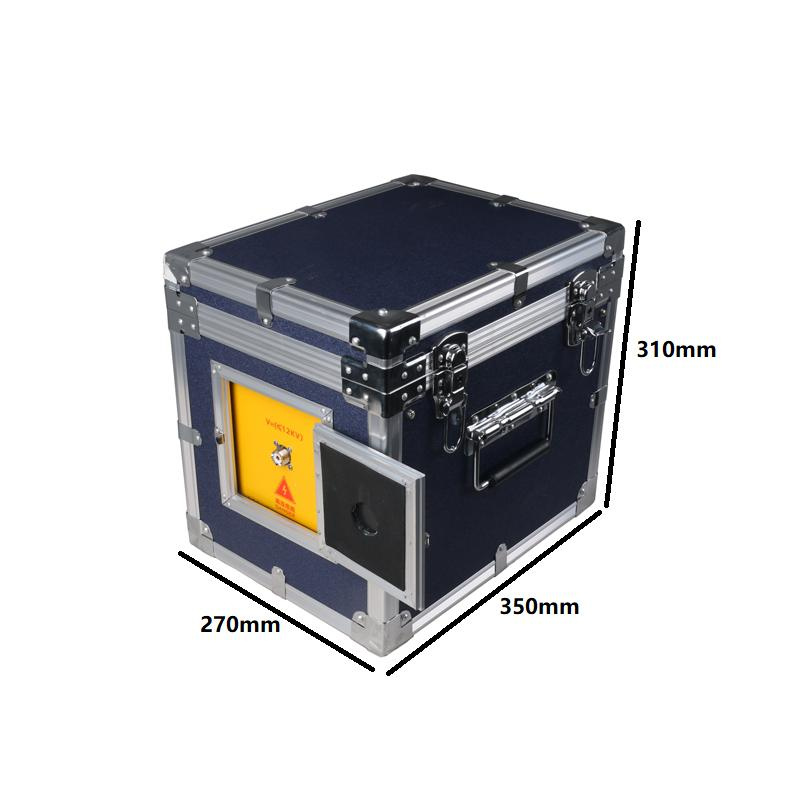

Abmessungen: Host: 350×270×270mm, Zubehörkasten: 350×270×160mm
Speicher: 200 Testgruppen mit USB-Datenspeicherunterstützung
Gewicht: 22,75 kg (Host)
