Isoliertes Öl Gaschromatograph Transformator Isolierung Öl Tester XHSP1700

Name: Isoliertes Öl Gaschromatograph Transformator Isolierung Öl Tester XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHSP1700
Price: 4,115.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	CHINA
Markenname:	XZH Test
Zertifizierung:	CE/ISO
Modellnummer:	XHSP1700

Ausführliche Information

Herkunftsort:

CHINA

Markenname:

XZH Test

Zertifizierung:

CE/ISO

Modellnummer:

XHSP1700

Modell Nr.:

XHSP1700

Maßgeschneidert:

Maßgeschneidert

Farbe:

Schwarz

Transportpaket:

Holzkiste mit Schaum im Inneren gefüllt

Warenzeichen:

XHSP1700

Herkunft:

China Xi'an

Versorgungsmaterial-Fähigkeit:

1000pieces/Jahr

Anpassung:

Verfügbar

Kundendienst:

Garantieurkunde

Garantie:

12 Monate

Hervorheben:

High Light

Hervorheben:

Drei-Detektor-FID und TCD DGA

6-Kanal-Temperaturregelung 0

1 °C

Trading Information

Min Bestellmenge:

1Unit

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzkiste

Lieferzeit:

5-8Work Tage

Zahlungsbedingungen:

T/t

Versorgungsmaterial-Fähigkeit:

2000Unit/Jahr

Produkt-Beschreibung

Ziel-Anwendung:Entwickelt für Energieversorger DGA (Dissolved Gas Analysis) Laboratorien, Transformator Zustand Beurteilungszentren und Öl gefüllte elektrische Geräte Hersteller (Transformatoren Fabriken,Böschereien, HV-Porzellanfabriken), die eine hochpräzise chromatographische Trennung von fehleranzeigenden gelösten Gasen erfordern.Der XHSP1700 bietet eine gleichzeitige Detektion mit drei Detektoren in Laborqualität und eine vernetzte Multi-Instrument (253-Einheiten) -Verwaltung für die Flotten-Gesundheitsdiagnose von Transformatoren..

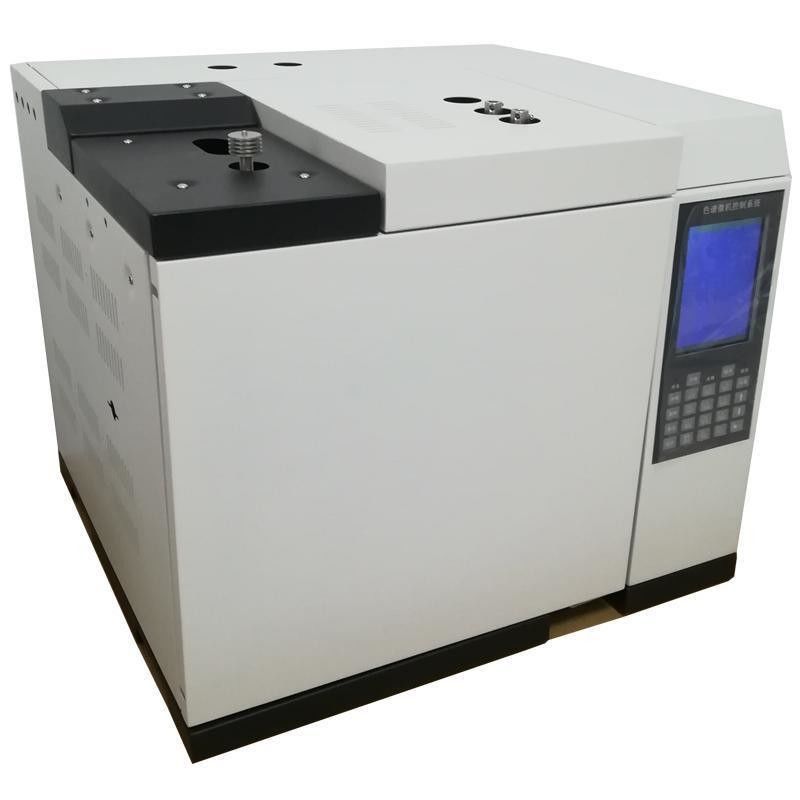

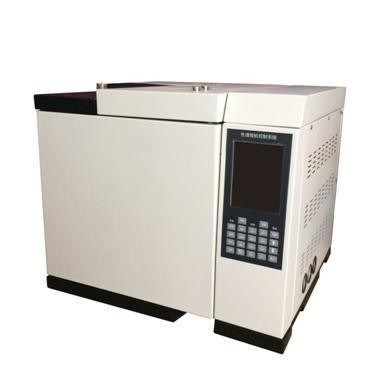

XHSP1700 Isolierölgaschromatograph

Der isolierte Ölgaschromatograph XHSP1700 verwendet ein Drei-Detektor-Verfahren mit einer Injektion, zwei parallelen Spalten und einer Split-Konfiguration.Chromatographische Spitzenresolution, und quantitative Genauigkeit, übertrifft die nationalen und industriellen Normen.Sie dient Herstellern von Öl-Elektroausrüstung und Versorgungsunternehmen , am bequemsten zu bedienen und für die Transformator-Gas-Analyse (DGA) am empfindlichsten zu erkennen.

Die Analyse von gelösten Gasen ist das wichtigste Diagnosewerkzeug für die Beurteilung des Zustands des Transformators.Ethylen (C2H4), Ethan (C2H6), Methan (CH4), Kohlenmonoxid (CO) und Kohlendioxid (CO2) und Bogenbedingungen gemäß IEC 60599 und IEEE C57.104 Auslegungsstandards.

XHSP1700

Wesentliche Merkmale

Gleichzeitige Erkennung mit drei Detektoren:Unterstützt FID (Flamme Ionization Detector), TCD (Thermalconductivity Detector) und bis zu drei gleichzeitig installierte Detektoren .

Ethernet-Fernmanagement:10/100M Adaptive Ethernet mit eingebautem IP-Stack ermöglicht die Fernübertragung von Daten über LAN und Internet.Unterstützt bis zu 253 Chromatographen auf einer einzigen Netzwerkarbeitsstation mit Echtzeitüberwachung, umgekehrte Steuerung und zentrale Datenverwaltung.

6-Kanal-Temperaturpräzisionssteuerung:Sechs völlig unabhängige Temperaturkontrollzonen von 8°C über dem Umgebungsbereich bis 450°C mit 0.1°C-Genauigkeit und 16-stufige programmierbare Heizung, die die für reproduzierbare DGA-Retention-Zeiten erforderliche thermische Stabilität bietet.

24-Bit-AD-Signalverarbeitung:Geräuscharme, hochauflösende 24-Bit-Analog-Digital-Konvertierung mit Basisspeicher- und Basis-Subtraktionsfunktionen

Mehrprozessorparallelarchitektur:Spezielle Prozessoren für Temperaturregelung, Datenerfassung,und die Kommunikation sorgen für einen stabilen Betrieb unter komplexen Multi-Detektor-Konfigurationen mit automatischer Fehlerdiagnose und Stromausfalldatensicherung.

Doppelbetriebssystem: Chinesisch/Englisch5.7 Zoll Farb-LCD-Display mit Tastatur- und Computer-Doppelsteuerungsoptionen, unterstützt freien Sprachwechsel und Detektor-Auto-Identifizierung für vereinfachte Bedienungsvorgänge.

Moduläres Design:Die modulare Struktur ermöglicht einen einfachen Ersatz des Detektors und zukünftige Upgrades, um die Laborinvestitionen zu schützen und gleichzeitig den sich ändernden analytischen Anforderungen gerecht zu werden.

Technische Spezifikation

Temperaturkontrolle	6 Kanäle, 8C ~ 450C über der Umgebung, 1C Inkrement, 0,1C Genauigkeit
Programmierte Heizung	16 Schritte, Anstieg von 0,1 bis 39 °C/min (Normal) / 0,1 bis 80 °C/min (Hochgeschwindigkeit)
Detektoren	FID, TCD; bis zu 3 gleichzeitig
Injektortypen	Verpackte Spalte, Kapillar, Sechs-Port-Gasventil, automatischer Kopfraum (optional)
Gassteuerung	Mechanische Ventile / elektronische Durchflussdruckregelung (optional)
Kommunikation	Ethernet IEEE8023Ferndiagnostik und Programmaktualisierung
Netzkapazität	253 Chromatographen pro Arbeitsplatz
Anzeige	5.7-Zoll Farb-LCD
Äußere Ereignisse	4 Kanäle; Hilfssteuerungsausgang 4 Kanäle

Häufig gestellte Fragen

F1: Warum ist die Analyse von gelöstem Gas für die Beurteilung des Zustands des Transformators unerlässlich?

Die Analyse von gelösten Gasen (DGA) gilt allgemein als die wirksamste und nicht aufdringliche Diagnosemethode zur Erkennung von anfänglichen Fehlern in ölgefüllten Transformatoren.Unterschiedliche Fehlerarten erzeugen charakteristische Gasmuster: bei einer Teilentladung entsteht vor allem Wasserstoff (H2); bei thermischen Fehlern (Überhitzung) entstehen Ethylen (C2H4) und Methan (CH4); bei einem Bogen entsteht Acetylen (C2H2).Die Drei-Detektor-Konfiguration des XHSP1700 mit FID und TCD quantifiziert gleichzeitig alle wichtigen Fehlergase in einer einzigen Injektion, die eine genaue Feststellung des Fehlertyps nach den Interpretationsmethoden IEC 60599 und IEEE C57.104 ermöglichen oftmals Monate, bevor ein Fehler allein durch elektrische Prüfungen nachweisbar wäre.

F2: Wie kommt die vernetzte Architektur von Arbeitsstationen Laboren mit mehreren Standorten zugute?

Die Ethernet-basierte Netzwerkarchitektur des XHSP1700 unterstützt bis zu 253 Chromatographen auf einer einzigen Arbeitsstation.(1) Zentralisierte Datenverwaltung: Alle DGA-Ergebnisse werden in einer Datenbank für den Flottenzustand der Transformatoren archiviert(2) Fernüberwachung Einheitenaufseher und das oberste Management können den Betrieb der Instrumente und die Analyseergebnisse von jedem Ort aus in Echtzeit beobachten;(3) Ferndiagnostik: Die Ingenieure des Herstellers können sich über das Internet (mit Benutzererlaubnis) verbinden, um Probleme zu diagnostizieren und Firmware zu aktualisieren■ (4) Kosteneffizienz: Eine einzelne PC-basierte Arbeitsstation verwaltet mehrere Instrumente, wodurch die IT-Investitionen pro Instrument minimiert werden.Der Vorstand der regionalen Energieversorgungsgesellschaften ist in der Lage, die organisatorische Hierarchie der.

F3: Was macht die 6-Kanal-Temperaturregelung für reproduzierbare DGA entscheidend?

Die chromatographische Trennung von gelösten Gasen beruht auf präzisen, reproduzierbaren Kolonnentemperaturprofilen.Jeder der sechs unabhängigen Temperaturregelungskanäle kann mit bis zu 16 Heizschritten von 8 °C über dem Umgebungsbereich bis 450 °C bei 0 programmiert werden.1C-Genauigkeit. Diese Multi-Zone-Multi-Ramp-Fähigkeit ermöglicht: (1) Optimierte Trennung von Co-Elutierungsgaspaaren (z. B. Ethylen/Ethan) durch sorgfältig kontrollierte Temperaturrampen;(2) Schnelle Kühlung der Kolonne über das automatische Hintertürsystem für schnellere Zykluszeiten zwischen den Injektionen;(3) Gleichzeitiger Betrieb mehrerer Säulen und Detektoren bei unterschiedlichen optimalen Temperaturen Die 0,1°C-Genauigkeit gewährleistet eine Reproduzierbarkeit der Retentionszeit innerhalb von 0,5% RSD bei Hunderten sequentieller Injektionen.

F4: Welche Methoden zur Einführung von Proben werden unterstützt?

Der XHSP1700 unterstützt vier Injektortypen: (1) Verpackte Spalteinspritzung Standardmethode für routinemäßige DGA mit Kopfteilgasextraktion aus Ölproben;(2) Kapillaren Injektion zur hochauflösenden Separation bei der Analyse komplexer Ölmatrizen oder bei Forschungsanwendungen(3) Sechsportventil-Gasinspritzung (4) Automatische Injektion des Kopfes (optional) - vollautomatische Öl-Gas-Extraktion und -Injektion, wodurch die Handhabung durch den Bediener minimiert und die Reproduzierbarkeit verbessert wird.Das Gerät verfügt auch über ein Zeit-Selbststartprogramm für unbeaufsichtigte Online-Gasanalyse, wenn es mit automatischen Probenahmekomponenten kombiniert wird.

F5: Wie gewährleisten die 24-Bit-AD und das Baseline-Management eine Gasdetektion auf Spurenniveau?

In einem frühen Stadium erzeugen Transformatorfehler gelöste Gase in sehr niedrigen Konzentrationen, die für Wasserstoff und Acetylen häufig einstellige Ppm-Werte erreichen.Der 24-Bit-Analog-Digital-Wandler des XHSP1700 bietet 16.7 Millionen diskrete Signallevel im Vergleich zu 65.536 Leveln in einem herkömmlichen 16-Bit-System, eine 256x höhere Auflösung.Dies ermöglicht eine zuverlässige Spitzenintegration, auch wenn der Spitzenwert des Analyten nur geringfügig über dem Ausgangsgeräusch liegt.Das Gerät speichert mehrere Baseline-Profile für verschiedene Spalten-/Detektorkonfigurationen und nimmt automatisch die entsprechende Subtraktion für jede Analyse an.Diese Geräuschminderung ist besonders wertvoll für den Nachweis von Acetylen (der primären Bogenindikator) bei Konzentrationen unter 1 ppm.
