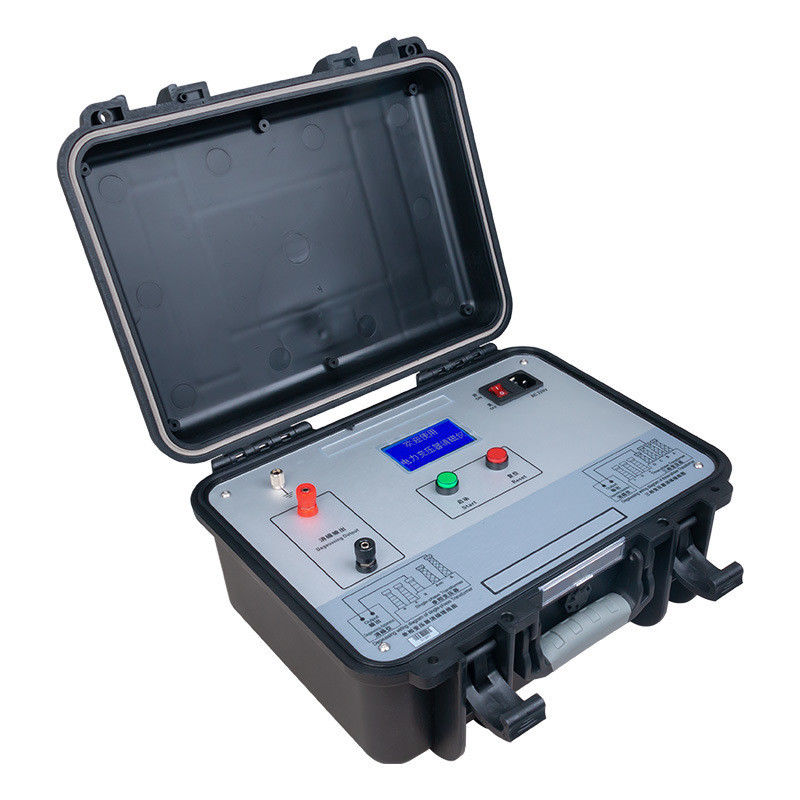

Transformator-Demagnetisierer für die XHXC105
Der Transformatordemagnetisierer XHXC105 ist ein spezielles Gerät zur Beseitigung von Restmagnetismusgefahren nach Gleichstromwiderstandsprüfung von großen Leistungstransformatoren und Instrumententransformatoren.Aufgrund der inhärenten Hysterese von ferromagnetischen MaterialienDer Restmagnetismus bleibt nach Messung des Spannungsverhältnisses und des Gleichstromwiderstands im Eisenkern.Erzeugung einer großen Anzahl von Harmoniken im aufregenden StromDies erhöht nicht nur den reaktiven Stromverbrauch, sondern kann auch zu einem falschen Betrieb der Relaisschutzvorrichtungen führen und zu wirtschaftlichen Verlusten führen.Die XHXC105 entfernt Restmagnetismus sicher und effizient vor Transformator Energie, der den Transformator vor magnetisierenden Einbrüchen schützt und eine sichere Inbetriebnahme und Betriebssicherheit gewährleistet.
Anwendungen und Zielgruppe:Konzipiert für Transformatorhersteller, die vor der Lieferung eine Demagnetisierung und Fabrikakzeptanz durchführen, Kraftwerks- und Versorgungsteams, die Transformatoren auf eine sichere Energiezufuhr vorbereiten,Neue Teams für die Inbetriebnahme und Annahme von Umspannwerken, Hochspannungstestinstitute und Dienstleister für Gleichspannungswiderstandstests,Hersteller und Instandhaltungsbetriebe von Instrumententransformatoren, die vor der Energieversorgung Restmagnetismus beseitigen müssen.
Schlüsselmerkmale
| Parameter |
Spezifikation |
| Abmessungsstrom |
5A, 1A, 200mA, 5mA (anpassbar) |
| Abmessungsmodus |
Manuell, automatisch |
| Zeit für die Abmessung |
Manuell 3 Minuten pro Mal; automatisch 9 Minuten pro Mal |
| Degaussing-Effekt |
Mehr als 90 Prozent pro Zeit |
| Fortschritte abwägen |
0 bis 100 Prozent in Echtzeit angezeigt |
| Betriebsstromversorgung |
AC220V ± 10% |
| Leistungsfrequenz |
50 Hz ± 1 Hz |
| Betriebstemperatur |
-25°C bis 50°C |
| Arbeitsfeuchtigkeit |
≤ 90% |
| Gewicht |
5 kg (ohne Prüfleitungen) |
| Anwendbarer Bereich |
Großleistungstransformatoren mit einer Leistung von 35 kV oder mehr und Instrumententransformatoren, insbesondere Großleistungstransformatoren mit einer Leistung von 330 kV oder mehr |
Erweiterte Funktionen
Adoptiert patentierte Technologie der Gleichstromfrequenzumwandlung Dämpfung Prinzip
Drei-Phasen-Transformatoren benötigen nur B-Phasen-Demagnetisierung, um den Zweck zu erreichen
Automatisches Feststrom-Urteil mit 16-Bit-AD-Datenerfassung und -verarbeitung
Intelligente automatische und manuelle Entgasungsmodi
Schnelle Entgasungsgeschwindigkeit: Einzelzeit von 30 Minuten auf weniger als 4 Minuten verbessert
Offensichtliche Entgussungseffekt: Einmalige Zeit verbessert von 80 Prozent auf über 90 Prozent
Kann direkt die Stromleitungen von Gleichstromwiderstandsprüfung verwenden, bequem mit Gleichstromwiderstandsprüfer übereinstimmen
Übersichtliche chinesische Schnittstelle mit Echtzeitanzeige des Entgasungsfortschritts
geeignet für große Leistungstransformatoren von 35 kV und höher und Instrumententransformatoren vor der Energiezufuhr, insbesondere Großtransformatoren von 330 kV und höher
Kleine Größe und leichtes Gewicht, sehr geeignet für den Einsatz im Feld
Dieses Gerät bietet Transformatorprüfingenieuren eine zuverlässige und effiziente Lösung für die Beseitigung von Restmagnetismus.Versorgungs- und Inbetriebnahme-Teams verhindern Schäden durch Stromschlag, Fehlbetrieb des Relaisschutzes und Verschmutzung der Leistungsqualität vor Transformatorbetrieb.
Häufig gestellte Fragen
F1: Für wen ist dieser Transformatordemagnetisierer ausgelegt?
Es ist für Hersteller von Transformatoren konzipiert, die vor der Lieferung eine Demagnetisierung und Fabrikakzeptanz durchführen, für Kraftwerke und Versorgungsunternehmen, die Transformatoren auf eine sichere Energiezufuhr vorbereiten,neue Teams für die Inbetriebnahme und Annahme von Umspannwerken, Hochspannungstestinstitute und Leistungserbringer für Gleichstromwiderstandstests,Hersteller und Instandhaltungsbetriebe von Instrumententransformatoren, die vor der Energieversorgung Restmagnetismus beseitigen müssen.
F2: Warum ist die Demagnetisierung vor der Energiezufuhr des Transformators notwendig?
Der Restmagnetismus im Transformatorkern verursacht eine Halbzyklus-Sättigung, wenn der Transformator mit Energie versorgt wird, was zu einem großen Einlaufstrom und Harmonien führt.häufiger Ausfall der Energieversorgung, sympathische Inrush-Auslösung von benachbarten Transformatoren, große Stromausfälle, Schäden an Transformatoren und Leistungsschaltern durch übermäßige elektrodynamische Kraft, verminderte CT-Messgenauigkeit,Verschmutzung der Stromqualität und SpannungsschwankungenDie Demagnetisierung vor der Energieversorgung beseitigt diese Risiken und sorgt für einen sicheren Betrieb des Transformators.
F3: Wie entfernt der XHXC105 Restmagnetismus?
Der XHXC105 verwendet das Gleichstromfrequenzumwandlungsdämpfungsprinzip und die Gleichstromdemagnetisierungsmethode mit periodisch abnehmender Stromamplitude und periodisch wechselnder Strompolarität.Durch schrittweise Schrumpfung der Hysterese Schleife und Annullierung der Magnetpole gegeneinanderIm automatischen Modus führt das Gerät die Demagnetisierung in der Reihenfolge von 5A, 1A, 200mA und 5mA durch, bis der Fortschritt 100 Prozent erreicht.dann automatisch entlädt.
F4: Was sind die wichtigsten Spezifikationen und Leistungen?
Der Entgussstrom verfügt über vier Getriebe von 5A, 1A, 200mA und 5mA, die individuell angepasst werden können.mit einer Entgusswirkung von mehr als 90% pro ZeitDas Instrument arbeitet mit AC220V plus oder minus 10 Prozent Stromversorgung bei 50Hz plus oder minus 1Hz, arbeitet bei -25 Grad Celsius bis 50 Grad Celsius mit einer Luftfeuchtigkeit von nicht mehr als 90 Prozent,und wiegt nur 5 kg ohne Prüfleitungen.
F5: Ist der XHXC105 für den Einsatz im Feld geeignet?
Das Gerät verfügt über eine Zwei-Taste-Bedienung: die rote Taste für Auswahl und Wiedereinstellung und die grüne Taste für Bestätigung und Start.Es hat eine klare chinesische Schnittstelle mit Echtzeit-Anzeige des Degassing-Modus, Stromwert und -verlauf, und kann die Stromleitungen eines Gleichstromwiderstandsmessers direkt verwenden.Kraftwerke und Produktionsstätten.
