Der Prüfstand für die Verformung der Wicklung von Transformatoren (SFRA)
Einleitung

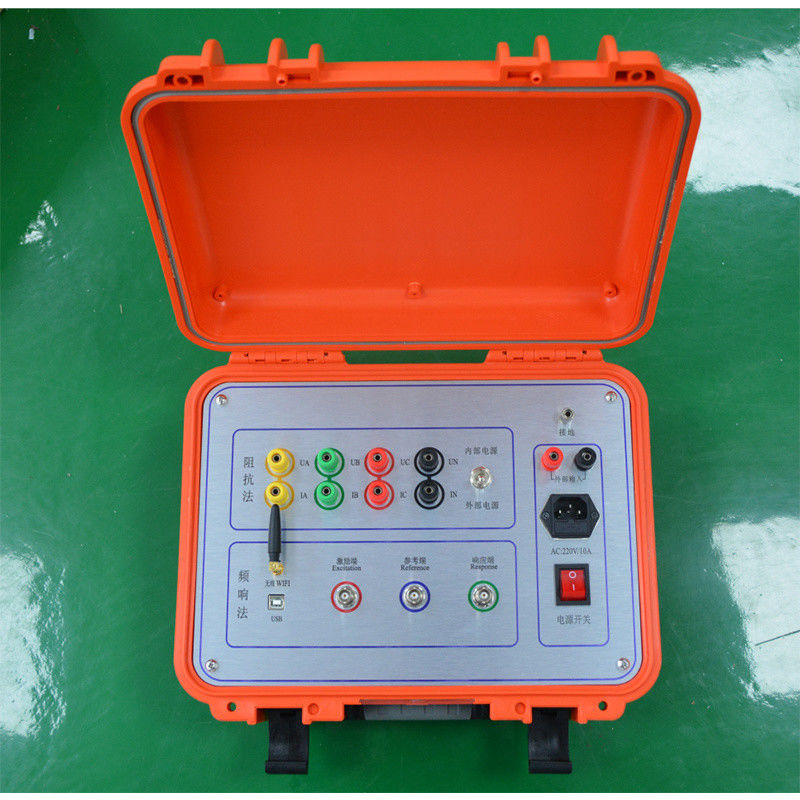

Der Transformatorwickeldeformationsprüfer ermittelt durch Messung der charakteristischen Parameter der Wicklungen eine genaue Diagnose von Transformator-Innenfehlern.Verwendung der Methode der Frequenzreaktionsanalyse (FRA)Es erkennt interne Wicklungsdeformationen, die durch Kurzschlussstrom oder während des Transports verursacht werden, ohne die Abdeckung zu heben oder den Transformator zu demontieren.Der XHBX1501S ist für die interne Strukturfehlererkennung von 63kV-500kV-Leistungstransformatoren geeignet und unterstützt die dreiphasige gleichzeitige Messung, wodurch die Zeit für Feldversuche erheblich verkürzt wird.
Wesentliche Merkmale
Nichtzerstörende Prüfung ohne Aufheben des Decks oder Demontage des Transformators.
Verwendet die weit verbreitete Sweep Frequency Response Analysis (SFRA) Methode.
Meßtransformatoren mit einer Nennleistung von mehr als 6 kV, einschließlich Leistungstransformatoren mit einer Leistung von 63-500 kV.
Split-Struktur mit dem Host und dem Computer, die über USB oder Netzwerk verbunden sind Plug and Play.
Einfache Feldverkabelung für eine einfache Bedienung.
Die gleichzeitige Dreiphasenmessung verkürzt die Prüfzeit erheblich.
Leistungsfähige Analysesoftware, die der nationalen Norm DL/T911-2004 entspricht.
Lineare oder logarithmische (segmentierte) Sweep-Messung.
Multi-Range-Antwortkanal mit automatischer Messbereitschaftsanpassung.
Technische Spezifikation
| Scanmodus |
Linear: 10 Hz ~ 10 MHz (40000 Punkte)
Segmentiertes Frequenzscan |
| Auflösung der Frequenz |
00,25 kHz, 0,5 kHz, 1 kHz |
| Amplitudenmessbereich |
- 120 dB ~ + 20 dB |
| Genauigkeit der Amplitudemessung |
0.1 dB |
| Genauigkeit der Scanfrequenz |
00,005% |
| Impedanz des Signalleitens |
1MΩ |
| Impedanz der Signaluftgabe |
50Ω |
| Ausgangsamplitude des Signals |
± 20V |
| Testwiederholungsrate |
990,9% |
| Abmessungen (L × W × H) |
370 × 300 × 170 mm |
| Gesamtgewicht |
13 kg |
| Betriebstemperatur |
-10 °C bis +40 °C |
| Lagertemperatur |
-20 °C bis +70 °C |
| Relative Luftfeuchtigkeit |
< 90%, nicht kondensierend |
Für wen ist es?
Gebaut für Teams, die die Integrität der Transformatorwicklung überprüfen und Verformungen diagnostizieren müssen.Der XHBX1501S dient dreiphasigen und Hochspannungsprüfungs-Arbeitsabläufen, die einphasige SFRA-Kits nicht effizient abdecken können.:
Hersteller von Transformatoren, die vor der Lieferung Wicklungsdeformationsgrundwerte festlegen.
Stromversorger und Netzbetreiber diagnostizieren Transformatoren nach Kurzschlussereignissen.
Hochspannungsprüfungs- und Inspektionsstellen, die präventive Verformungstests durchführen.
Transport- und Umzugsteams, die nach der Bewegung des Transformators Schäden an der Wicklung bewerten.
Einzelheiten zum Produkt
Häufig gestellte Fragen
1Für wen ist dieser SFRA-Tester entwickelt?
Es ist für Transformatorhersteller entwickelt, die vor der Lieferung Deformationsgrundwerte festlegen, Stromversorger, die Transformatoren nach Kurzschlussvorfällen diagnostizieren,und Prüfstellen, die Präventionsprüfungen an 63- bis 500-kV-Anlagen durchführen.
2Was bedeutet die gleichzeitige Drei-Phasen-Messung für meinen Arbeitsablauf?
Es fegt alle drei Phasen in einem Vorgang ab, verkürzt die Prüfzeit im Vergleich zu Einphasenprüfungen erheblich und liefert in einem einzigen Vorgang ein vollständiges Verformungsbild.
3Kann er Wickelverformungen erkennen, ohne den Transformator zu öffnen?
Mit Hilfe der Frequenzreaktionsanalyse (FRA) erkennt es die Verformung der inneren Wicklung durch Kurzschluss oder Transport, ohne die Abdeckung zu heben oder den Transformator zu demontieren.
4Welchen Standard entspricht er?
Die Software und die Hardware entsprechen der Norm DL/T911-2004 für die Frequenzreaktionsanalyse von Transformatorwickeldeformationen, so dass die Ergebnisse von Versorgungsunternehmen und Inspektionsbehörden akzeptiert werden.
5Wie breit und präzise ist sein Frequenz-Sweep?
Es fegt 10Hz-10MHz mit 40000 Punkten, einem -120dB~+20dB Amplitudenbereich und einer Genauigkeit von 0,1dB ab und erzeugt detaillierte Amplitudenfrequenz- und Phasenfrequenzkurven für eine zuverlässige Diagnose.
