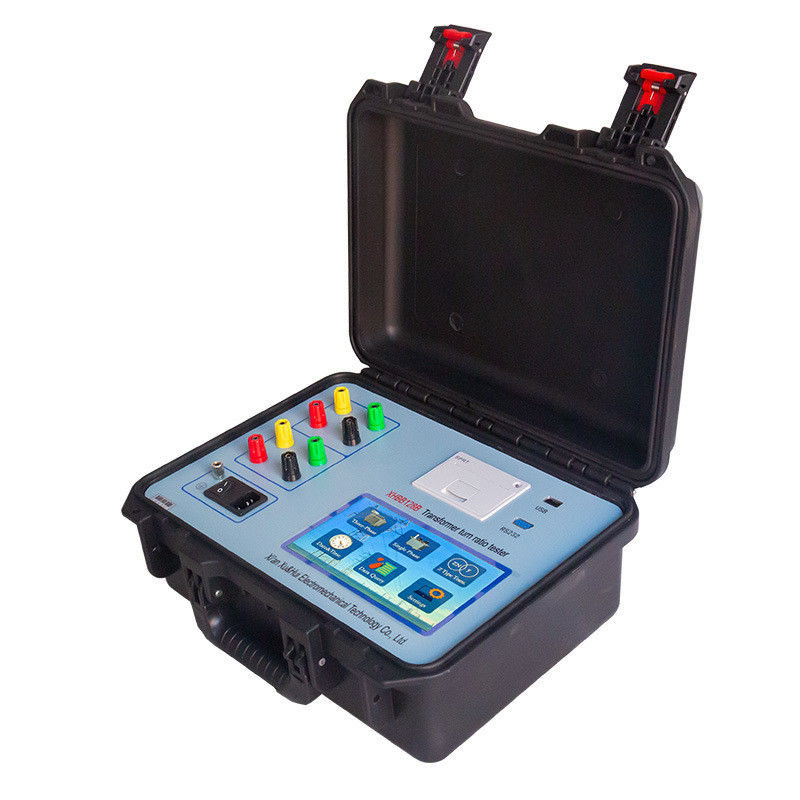

Transformator-Wicklungsverhältnisprüfgerät|XHBB128B
Einleitung
Das Transformator-Wicklungsverhältnisprüfgerät XHBB128B ist ein dreiphasiges Präzisionsinstrument zur Überprüfung des Transformator-Wicklungsverhältnisses und des Spannungsverhältnisses. Während der Produktion von halbfertigen und fertigen Leistungstransformatoren sowie vor der Inbetriebnahme neu installierter Transformatoren prüft es die Korrektheit des Wicklungsverhältnisses, den Zustand des Stufenschalters, Kurzschlüsse zwischen Wicklungen und die Fähigkeit zum Parallelbetrieb. Im Gegensatz zu herkömmlichen Verhältnisbrücken mit nicht-intuitiven Phasenmessungen verwendet das XHBB128B eine dreiphasige Präzisions-Inverter-Stromversorgung für schnelle Tests und hohe Genauigkeit.
Hauptmerkmale
Verwendet eine dreiphasige Präzisions-Inverter-Stromversorgung anstelle eines einphasigen Netzanschlusses, wodurch harmonische Einflüsse während der Messung eliminiert werden und genauere Ergebnisse erzielt werden; unbeeinflusst, wenn die Arbeitsstromquelle ein Generator ist.
Dreiphasige Ausgabe verbessert die Testgeschwindigkeit, misst den Phasensprungwinkel und identifiziert automatisch die Transformator-Verdrahtungsgruppen 0-11.
Breite Transformator-Kompatibilität, insbesondere für Z-Typ-, Gleichrichter-, Erdungs-, Elektroofen-, Phasenverschiebungs- und Ausgleichstransformatoren, mit den umfassendsten Messparametern.
Selbstgefertigte Präzisions-Dreiphasen-Inverterversorgung mit Hoch- und Niederspannungs-Verpolungsschutz, Kurzschlussschutz zwischen Wicklungen, Schutz bei Ausfall des Stufenschalters beim Öffnen und Schließen sowie vollständigem Ausgangs-Kurzschlussschutz für verbesserte Stabilität.
Nach Eingabe der Nennparameter misst es automatisch das Transformatorverhältnis, den Fehlerwert und die Position des Stufenschalters; misst präzise asymmetrische Anzapfungen und unterstützt bis zu 99 Anzapfpunkte.
7-Zoll-HD-Farb-Touchscreen-LCD mit modularer Anzeige und schrittweisen Anleitungen, die den Gerätebetrieb ohne Handbuch ermöglichen.
Druckausgabe, USB-Flash-Laufwerk-Schnittstelle und RS232-Schnittstelle für ein bequemes papierloses Büro.
Multifunktionales Gehäuse aus technischem Kunststoff, das kälte- und temperaturbeständig, versiegelt und wasserdicht sowie sturz- und stoßfest für Feldtests ist.
Technische Spezifikationen
| Testbereich |
0,9 ~ 10000 |
| Messgenauigkeit |
±0,1% + 2 Stellen (0,9-500)
±0,2% + 2 Stellen (501-2000)
±0,5% + 2 Stellen (2001-10000) |
| Auflösung |
0,0001 Minimum |
| Ausgangsspannung |
Automatische Anpassung an die Last |
| Stromversorgung |
AC220V ±10%, 50 ±1 Hz |
| Umgebungstemperatur |
-10ºC ~ 40ºC |
| Relative Luftfeuchtigkeit |
≤ 85%, keine Kondensation |
| Abmessungen |
Hauptgerät: 360 × 290 × 170 mm
Kabelbox: 360 × 290 × 170 mm |
| Gewicht |
Hauptgerät: 5,9 kg
Kabelbox: 5,65 kg |
Für wen ist es geeignet
Entwickelt für Fachleute in der Produktion und im Feld, die eine schnelle und genaue Überprüfung des Wicklungsverhältnisses von Standard- und Spezialtransformatoren benötigen. Das XHBB128B richtet sich an ein breiteres Publikum als herkömmliche Verhältnisbrücken, die nur für Umspannwerke bestimmt sind:
Transformatorhersteller, die die Qualitätskontrolle von halbfertigen und fertigen Transformatoren in der Produktionslinie durchführen.
Ingenieure für die Inbetriebnahme und vorbeugende Wartung in Kraftwerken und Umspannwerken.
Drittanbieter für elektrische Prüf- und Inspektionsdienste.
Serviceteams für Spezialtransformatoren wie Z-Typ-, Gleichrichter-, Elektroofen-, Phasenverschiebungs- und Ausgleichstransformatoren.
Packliste

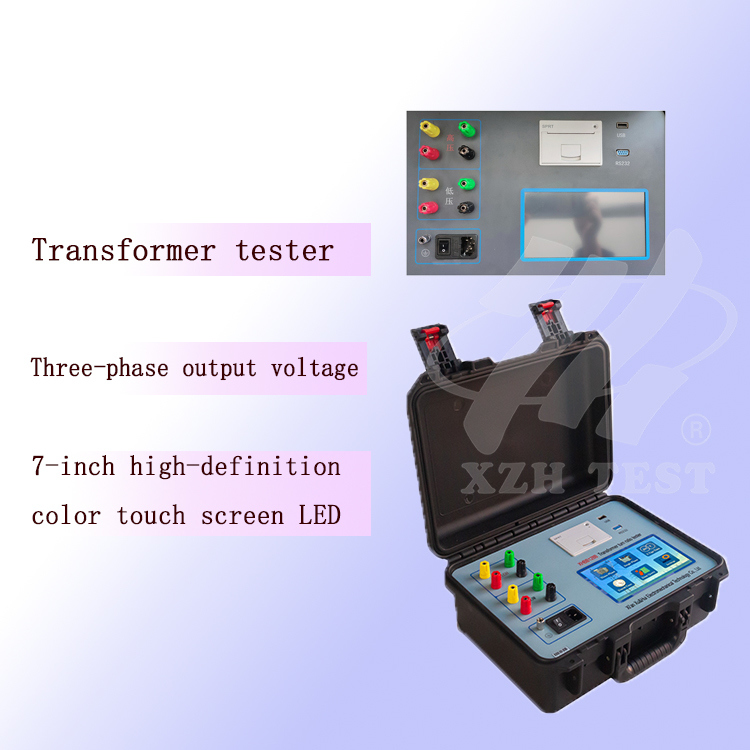

Produktdetails
FAQ
1. Für wen ist dieses Wicklungsverhältnisprüfgerät konzipiert?
Es wurde für Transformatorhersteller entwickelt, die die Qualitätskontrolle von halbfertigen und fertigen Einheiten in der Produktionslinie durchführen, sowie für Ingenieure für die Inbetriebnahme und Wartung in Kraftwerken, Umspannwerken und Drittanbieter-Prüfstellen, die eine schnelle und genaue Verhältnisprüfung im Feld benötigen.
2. Kann es Spezialtransformatoren wie Z-Typ-, Gleichrichter- oder Elektroofentransformatoren testen?
Ja. Im Gegensatz zu generischen Einzweck-Verhältnisbrücken unterstützt es Z-Typ-, Gleichrichter-, Erdungs-, Elektroofen-, Phasenverschiebungs- und Ausgleichstransformatoren und ist somit die richtige Wahl für Serviceteams, die nicht standardmäßige Transformatorenflotten betreuen.
3. Identifiziert es automatisch die Wicklungsgruppe des Transformators?
Ja. Seine dreiphasige Inverterausgabe misst den Phasensprungwinkel und identifiziert automatisch die Verdrahtungsgruppen 0-11, was für Qualitätsingenieure, die die Wicklungskorrektur in Produktionslinien überprüfen, unerlässlich ist.
4. Wie viele Stufenschalterpositionen kann es überprüfen?
Es unterstützt bis zu 99 Anzapfpunkte und berechnet automatisch den Verhältnisfehler und die genaue Anzapfposition, einschließlich asymmetrischer Stufenschalter, ideal für Wartungsteams, die Laststufenschalter überprüfen.
5. Welchen Messbereich und welche Genauigkeit können Feldingenieure erwarten?
Es deckt einen Verhältnisbereich von 0,9-10000 mit einer Genauigkeit von ±0,1% + 2 Stellen (0,9-500), ±0,2% + 2 Stellen (501-2000) und ±0,5% + 2 Stellen (2001-10000) ab und gewährleistet zuverlässige Messwerte sowohl für die Produktions- als auch für die vorbeugende Wartung.
