Portable Sfra Transformer Winding Deformation Tester für fortschrittliche Technologie

XZH TEST Portable Sfra Transformator Winding Deformation Tester für fortschrittliche Technologie

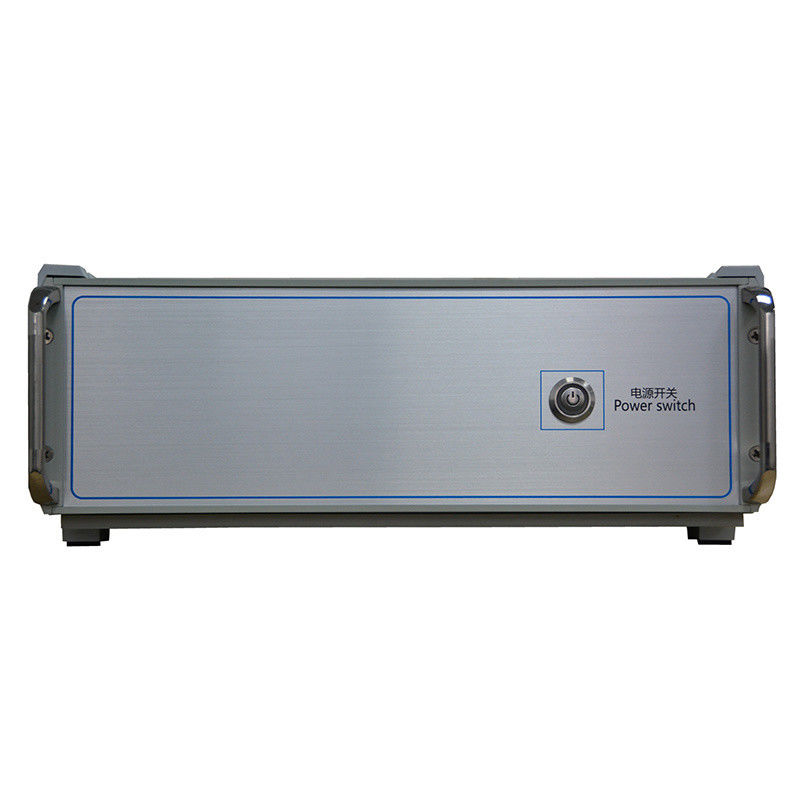

Der XHBX1501 Transformator-Wicklungs-Deformationsprüfer (Frequenzreaktionsmethode) wird zur Prüfung von Leistungstransformatoren von 6 KV und höher sowie anderer Spezialtransformatoren verwendet.
XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004Es soll die Amplitudenfrequenzreaktionsmerkmale jeder Wicklung des Transformators ermitteln und die Erfassungsergebnisse vertikal oder horizontal vergleichen.Der Grad der Veränderung der Amplitude-Frequenz-Reaktionscharakteristik bestimmt die Verformung, die in der Transformatorwicklung auftreten kann.

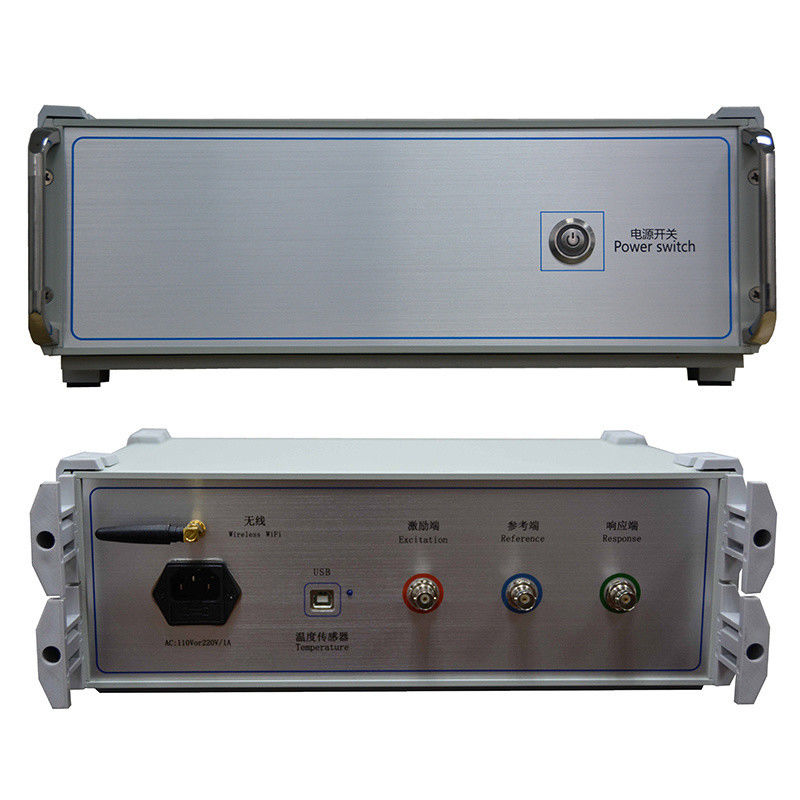

Es besteht aus einem Messteil und einer Analyse-Software, die als Blackbox aus Signalgenerierung und Signalmessung besteht.Der Analyseanteil wird durch einen Notebook-Computer abgeschlossen., und der Messteil ist über USB oder Netzwerk mit dem Notebook verbunden.



Eigenschaften

1- Akquisition und Steuerung mit Hilfe eines hochgeschwindigen, hochintegrierten Mikroprozessors.

2Kommunikation USB-Schnittstelle zwischen Laptop und Instrument.
3. Die Kommunikation zwischen dem Laptop und dem Instrument kann die drahtlose Bluetooth-Schnittstelle oder die drahtlose WIFI-Schnittstelle (optional) verwenden
Die drahtlose WIFI-Schnittstelle kann bequem auf Tablet-Computern und Smartphones verwendet werden.

4Die Hardware verwendet eine spezielle DDS-Digital-Hochgeschwindigkeits-Scanning-Technologie (USA), mit der Fehler wie Verzerrung, Ausbuchtung, Verschiebung, Neigung,Kurzschlussverformungen zwischen Drehungen und Kurzschluss durch Phasenkontakt.
5. Hochgeschwindigkeits-Doppelkanal-A/D-Sampling mit 16 Bit (im Feldtest bewegen Sie den Tap-Wechseller und die Wellenkurve zeigt eine offensichtliche Veränderung).
6Die Signal-Ausgangsamplitude wird per Software eingestellt, der maximale Spitzenwert der Amplitude beträgt ±10 V.
Der Computer analysiert automatisch die Testergebnisse und erstellt elektronische Dokumente (Word)

7Das Gerät verfügt über zwei Messfunktionen: lineare Frequenzmessung und Segmentfrequenzmessung, kompatibel mit dem Messmodus von zwei technischen Gruppen in China
8Die Amplitude-Frequenz-Eigenschaften entsprechen den nationalen technischen Spezifikationen für Amplitude-Frequenz-Eigenschaften.X-Koordinate (Frequenz) hat lineare und logarithmische Indizierung, so dass Sie die Kurve mit linearer und logarithmischer Indexierung ausdrucken können.
9.Vergleichen zwischen den Phasen A, B und C im Vergleich der Wicklungsähnlichkeit und
die Analyseergebnisse sind:
ausgezeichnete Konsistenz
gute Konsistenz
schlechte Konsistenz
eher schlechte Konsistenz
Vergleichen Sie die Wicklungsdeformation, indem Sie die ursprünglichen Daten aufrufen und mit den aktuellen Daten derselben Phase vergleichen, nämlich A-A, B-B, C-C,
und die Analyseergebnisse sind:
normale Wicklung
leichte Verformung
mittelschwere Verformung
Schwere Verformung
10.Das elektronische Dokument Word kann automatisch generiert werden, um es zu speichern und auszudrucken.

11. Das Gerät kann die technischen Anforderungen der Elektrizitätsnorm DL/T911-2004 "Analyse der Frequenzreaktion auf Transformatorwickeldeformationen" vollständig erfüllen.

Scan-Modus:
1. Lineare Scanverteilung
Messbereich des Scannens: (10Hz) - (10MHz) 40000 Scanningpunkte, Auflösung 0,25kHz, 0,5kHz und 1kHz
2. Segmentfrequenzmessverteilung
Frequenzmessbereich:
(0,5 kHz) - ((1 MHz),2000 Scanningpunkte;
(0,5 kHz) bis 10 kHz
(10 kHz) - ((100 kHz)
(100 kHz) bis ((500 kHz)
(500 kHz) bis ((1000 kHz)

3.Weitere technische Parameter:

Eigenschaften der Verwendung
1Der Transformator-Wicklungsdeformationsprüfer besteht aus einem Messteil und einer Analyse-Software.Der Messteil wird durch einen Hochgeschwindigkeitsmikrocontroller gesteuert und besteht aus Signalgenerierung und Signalmessung.Der Messteil ist über eine drahtlose WIFI-Schnittstelle an einen Tablet-Computer angeschlossen, der keine Verkabelung erfordert und einfach zu bedienen ist.Wireless Bluetooth und USB-Schnittstellen können auch verwendet werden, um sich mit einem Tablet oder Laptopcomputer zu verbinden.
2Während des Prüfvorgangs muss nur die Verbindungsscheibe des Transformators entfernt werden, und alle Prüfungen können ohne Aufhängung der Abdeckung oder Demontage des Transformators durchgeführt werden.
3Das Gerät verfügt über eine Vielzahl von Frequenz-Linear-Sweep-Messsystem-Messfunktionen.Das Frequenz-Sweep-Intervall kann in 0 unterteilt werden.25 kHz, 0.5 kHz und 1 kHz, die eine weitere Analyse der Transformatordeformation liefern.
4Das Gerät ist hochintelligent, einfach zu bedienen und verfügt über mehrere Funktionen, wie z. B. automatische Bereicheinstellung und automatische Frequenzstufung.
5. Die Software nutzt die Windows-Plattform und ist kompatibel mit Win98/2000/WinXP/Win7/Win8/Win10 Systemen. Bietet Benutzern eine bequemere und einfach zu bedienende Anzeigenschnittstelle.
6. bietet eine vergleichende Analyse historischer Kurven, kann mehrere historische Kurven zur Beobachtung gleichzeitig laden und kann speziell jede Kurve für horizontale und vertikale Analyse auswählen.Ausgerüstet mit einem intelligenten Experten-Analysesystem, kann es automatisch den Zustand der Wicklung des Transformators diagnostizieren, 6 Kurven gleichzeitig beladen, automatisch die relevanten Parameter jeder Kurve berechnen,automatisch die Verformung der Wicklung diagnostizieren, und liefern Referenzschlüsse für die Diagnose.
7Die Software-Management-Funktion ist leistungsfähig und berücksichtigt die Bedürfnisse des Einsatzes vor Ort.und automatische Speicherung von Umweltverhältnissen, um eine Grundlage für die Diagnose von Transformatorwickeldeformationen zu schaffenDie Messdaten werden automatisch gespeichert und verfügen über eine Farbdruckfunktion, um den Benutzern die Erstellung von Prüfberichten zu erleichtern.
8. Die Software hat offensichtliche Humanisierungsmerkmale. Die meisten Messbedingungen sind Optionen. Die detaillierten Parameter des Transformators können für diagnostische Referenz gespeichert werden,und es gibt keine Notwendigkeit, sie vor Ort einzugeben. Informationen können später hinzugefügt und geändert werden, so dass sie bequemer zu bedienen sind.
9. Die Software ist hochintelligent. Nachdem die Eingangs- und Ausgangssignale angeschlossen und die Zustandsparameter eingestellt sind, können alle Messarbeiten abgeschlossen werden,und historische Wellenformkurven können während der Messung jederzeit zum Vergleich und zur Beobachtung und zum Stoppen der Messung geöffnet werden.
10Die Messzeit jeder Phase beträgt weniger als 60 Sekunden, und die Gesamtzeit, die für die Wicklungsdeformationsmessung eines Leistungstransformators mit hohermittlere oder niedrige Wicklungen (keine Beschränkung der Kapazität und des Spannungsniveaus) nicht länger als 10 Minuten.
11Bei der Messung des Transformators kann das Leitungspersonal die Signal- und Ausgangsleitungen willkürlich platzieren, ohne die Messergebnisse zu beeinträchtigen.Das Kabelpersonal kann auf dem Transformatorbehälter bleiben, ohne nach unten zu kommen., was die Arbeitsintensität verringert.
