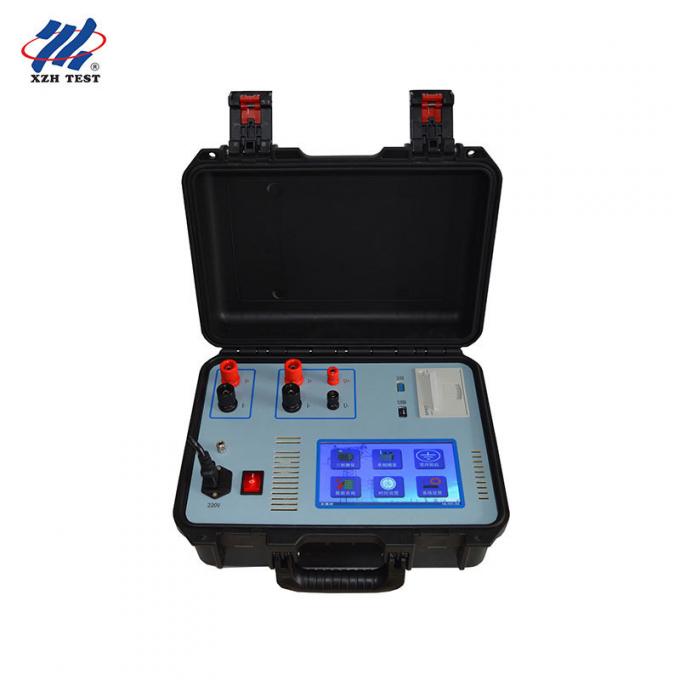

Transformator Niederspannung Kurzschluss Impedanz Tester XHZK1620
Produktübersicht
Kurzschlussimpedanz ist ein grundlegender Parameter zur Beurteilung der Integrität der Wicklung des Transformators.Die Kurzschlussimpedanzmethode ist der traditionelle und zuverlässigste Ansatz zur Erkennung von Wicklungsdeformationen, und nach den Normen GB1094.5-2003 und IEC60076-5:2000,Die Variation der Kurzschlussreaktivität ist das einzige Kriterium, um festzustellen, ob die Transformatorwicklungen mechanische Verformungen erlitten haben.Der Niederspannungs-Kurzschluss-Impedanz-Tester XHZK1620 implementiert diese kritische Diagnosemethode mit automatisierter Präzision, wodurch komplexe externe Ausrüstung nicht mehr benötigt wird.
vollständig aus einer einphasigen 220-Volt-Wechselstromquelle (oder aus einer kleinen 500-Volt-Online-UPS, wenn keine Netzteilversorgung verfügbar ist),Die XHZK1620 führt eine dreiphasige Messung in einer einzigen automatischen Abfolge durch, wird einmal gestartet, und das Gerät misst und zeigt automatisch Kurzschlussimpedanz, Kurzschlussreaktanz und Dreiphasenimpedanzspannung für alle Phasen an.Genauigkeit von Spannung/Strom in zweien Graden, automatische Frequenzkorrektur und 1000+ Ergebnis nichtflüchtige Speicherung, ist es die endgültige tragbare Lösung für die Bewertung des Wickelzustands von Transformatoren bei der Herstellung, Inbetriebnahme,und Anwendungen zur vorbeugenden Wartung.
Wesentliche Merkmale
Einphasige 220-Volt-Betrieb:Vollständige Dreiphasenmessung mit nur Standardnetzteilstrom, keine externen Spannungsregler oder Hilfsgeräte erforderlich.Kompatibel mit kleinen 500VA-Online-UPS für Feldstandorte ohne Netzzugang
Eine automatische Messung mit einem Klick:Einfach verkabelt, einmalig gestartet
Zwei-Leistungsmodus:Der interne Strombetrieb verwendet die eingebaute Stromversorgung des Geräts; der externe Strombetrieb akzeptiert Spannungsregler-Eingabe für spezielle Prüfbedürfnisse
Umfassende Parameteranzeige:Simultan misst und zeigt Spannung, Strom, Leistung und Frequenz für jede Prüfphase neben Impedanz- und Reaktanzwerten an
Automatische Frequenzkorrektur:Echtzeitkompensation für Netzfrequenzschwankungen beseitigt Messfehler, die durch instabile Netzbedingungen verursacht werden
0.2-Grad Präzision:Hochgenaue Spannungs- und Strommessung (0,2 Grad) mit 0,5-gradiger Impedanz und Leistungsanalyse für eine zuverlässige Beurteilung der Wicklungsdeformation
1000+ Ergebnis Speicherung:Eingebauter nicht flüchtiger Speicher mit dauerhaftem Kalender und Uhrmessdaten, die unbegrenzt ohne Strom gespeichert werden
Großes LCD-Display:Hochkontrastbildschirm mit chinesisch/englischsprachiger Menünavigation und intuitiven Bedienanweisungen für den internationalen Einsatz
Eingebetteter Wärmedrucker:Sofortiger Druck vor Ort von Prüfresultaten zur Dokumentation und Berichterstattung
Tragbar und leicht:Kompaktes 8kg-Design (350x270x170mm) mit robuster Konstruktion für zuverlässige Feld- und Labornutzung
Technische Spezifikation
| Messleistung |
| Spannungsbereich |
20 V bis 400 V |
| Leistungsbereich |
0.5A ~ 10A |
| Spannung / Stromgenauigkeit |
0.2 Klasse |
| Impedanzgenauigkeit |
0.5 Klasse |
| Leistungsgenauigkeit |
0.5 Grad (Cosφ>0,15) |
| Messmöglichkeiten |
| Primäre Parameter |
Kurzschlussimpedanz, Kurzschlussreaktanz, Dreiphasenimpedanzspannung |
| Hilfsbildschirm |
Spannung, Strom, Leistung, Frequenz (pro Phase) |
| Referenznormen |
Die Anforderungen an die Qualität der Produkte sind in Anhang I der Richtlinie 2008/57/EG festgelegt.2000 |
| Frequenzkorrektur |
Automatische Kompensation in Echtzeit |
| Leistung und Schnittstelle |
| Stromversorgung |
Einphasige Wechselspannung 220 V (innere) oder äußere Spannungsregler |
| Alternative Energie |
Kompatibel mit 500VA Online-UPS |
| Anzeige |
Großes LCD (chinesisch/englisch) |
| Datenspeicherung |
1000+ Ergebnisse, nicht flüchtiges Gedächtnis, ewiger Kalender |
| Drucker |
Ein integrierter thermischer Drucker |
| Spezifikationen |
| Abmessungen |
350 × 270 × 170 mm |
| Gewicht |
8 kg |
Häufig gestellte Fragen
F1: Warum ist die Impedanzprüfung bei Kurzschluss für die Bewertung der Wicklung von Transformatoren von entscheidender Bedeutung?
Kurzschlussimpedanz ist der endgültige Parameter für den Nachweis mechanischer Verformungen in Transformatorwicklungen.2000, jede signifikante Änderung der Kurzschlussreaktivität zeigt eine Wicklungsdeformation an, die möglicherweise nicht von außen sichtbar ist, aber unter Fehlerbedingungen zu einem katastrophalen Ausfall führen kann.Wicklungsdeformation kann durch Transportschäden auftretenDer XHZK1620 bietet eine schnelle, nicht-invasive Impedanzmessung, um diese Bedingungen zu identifizieren, bevor sie zu ungeplanten Ausfällen führen.Dies ist ein wesentliches Instrument für die Inbetriebnahme von Transformatoren., nach Fehlerbeurteilung und vorbeugende Wartungsprogramme.
F2: Wie vereinfacht der XHZK1620 die Feldprüfung im Vergleich zu herkömmlichen Impedanzmessmethoden?
Die herkömmliche Impedanzmessung bei Kurzschluss erfordert externe Spannungsregler, Stromversorgungen, mehrere Messgeräte und komplexe mehrstufige manuelle Verfahren.Die XHZK1620 beseitigt all dies ̇ Verbinden Sie den Test führt zum Transformator einmal, drücken Sie Start und das Gerät misst und zeigt kurzschaltende Impedanz, Reaktanz und Impedanzspannung an.Die interne Stromversorgung liefert alle notwendigen Anregungen von einer Standard 220V SteckdoseFür abgelegene Standorte ohne Netzversorgung reicht eine kompakte 500VA-Online-UPS aus, um den gesamten Test zu versorgen.
F3: Was ist der Unterschied zwischen internen und externen Stromversorgungsmoden?
Im internen Strombetrieb wird die eingebaute regulierte Stromversorgung des Geräts verwendet, die automatisch die Ausgangsspannung und den Strom ohne externe Hilfsgeräte steuert.Der Außenstrommodus akzeptiert Eingaben von einem externen Spannungsregler., die eine größere Flexibilität für spezialisierte Testszenarien bietet, die nichtstandardmäßige Spannungsniveaus erfordern oder bei der Prüfung sehr großer Leistungstransformatoren, die einen höheren Anregungsstrom erfordern.Beide Modi profitieren von der automatischen Frequenzkorrektur des XHZK1620 und der dreiphasigen Sequenzierung mit einem Klick.
F4: Wie verbessert die automatische Frequenzkorrektur die Messsicherheit?
Die Impedanzmessungen bei Kurzschlüssen von Transformatoren sind frequenzabhängig, selbst geringe Frequenzschwankungen des Netzes können erhebliche Fehler verursachen.Der XHZK1620 überwacht kontinuierlich die Stromversorgungsfrequenz und wendet mathematische Korrekturen in Echtzeit an alle Impedanz- und Reaktanzberechnungen anDies gewährleistet die Messgenauigkeit auch bei Betrieb von instabilen Generatoren oder in Regionen mit schlechter Netzqualität.Beseitigung einer wichtigen Quelle für Messunsicherheit in Feldumgebungen, in denen eine kontrollierte Laborleistung nicht verfügbar ist.
F5: Was ist die MOQ, die Garantie und das zugehörige Zubehör für den XHZK1620?
Die Mindestbestellmenge beträgt 1 Einheit, mit Zahlung per T/T. Die Standardlieferung beträgt 5-8 Werktage in einem schützenden Holzgehäuse mit innerer Schaumpolsterung. Jeder XHZK1620 enthält das Hauptgerät,vollständiger PrüfleitsatzDas Gerät ist mit einer 12-monatigen Garantie für Herstellungsfehler und lebenslangem technischen Support ausgestattet.Die jährliche Versorgungskapazität erreicht 1Für Volumenpreise oder technische Beratung kontaktieren Sie bitte unser Vertriebsteam.
