Einphasen-Wandlerprüfgerät| XHTX201D

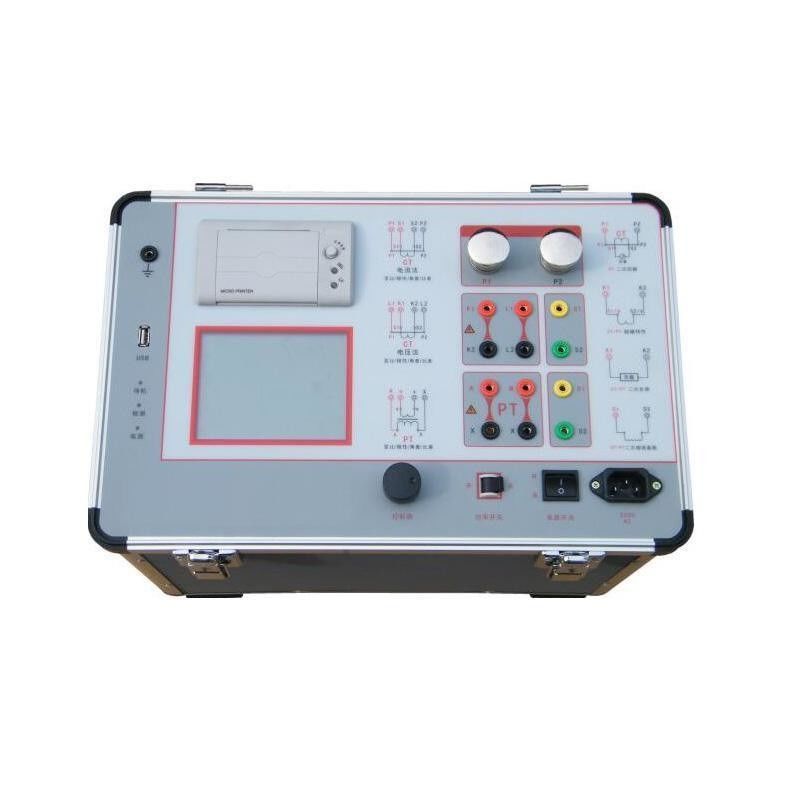

Das einphasige CT/PT-Analysegerät XHTX201D ist ein tragbares Feldprüfgerät, das für die umfassende Prüfung von Schutzstromwandlern (CT) und Spannungswandlern (PT) entwickelt wurde. Durch die Integration von Erregungskennlinie, Übersetzungsverhältnis, Polarität, Fehlerkurve, Sekundärlast, Widerstand und AC-Durchschlagspannungsprüfung in einer kompakten Einheit ersetzt es mehrere Einzelgeräte und liefert genaue, wiederholbare Ergebnisse in Umspannwerken, Schaltanlagen und Werkstätten.
Anwendungen & Zielgruppe: Entwickelt für CT/PT-Hersteller, Prüflabore für Schutz und Messung, Inbetriebnahme- und Wartungsteams von Umspannwerken sowie Energieversorger, die werkseitige Abnahme- und regelmäßige Feldprüfungen von einphasigen Schutzstrom- und Spannungswandlern durchführen.
Wichtige Spezifikationen
| Parameter |
Spezifikation |
| Betriebsspannungsversorgung |
AC220V±20V, 50/60Hz |
| Ausgangswellenform des Geräts |
Sinuswelle |
| Ausgangsspannung der Erregungskennlinie |
0~2500V |
| Erregungsausgangsstrom |
0~20A |
| Ausgangsstrom für Verhältnisprüfung |
0~1000A |
| Messbereich CT-Übersetzungsverhältnis |
25000A/5A, 5000A/1A |
| Messbereich PT-Übersetzungsverhältnis |
≤500kV |
| Sekundärlastbereich |
≤1000VA |
| Messbereich Widerstand |
0.1~300Ω |
| Fehlergrenze |
0.5% (0.2%×Messwert + 0.3%×Bereich) |
| Betriebstemperatur |
-10°C bis +40°C |
| Relative Luftfeuchtigkeit |
≤90% RH |
| Höhe |
≤1000m |
| Gesamtmaße |
400 × 200 × 260 mm |
| Gewicht |
23 kg |
Erweiterte Funktionen
Ein Gerät deckt CT- und PT-Erregung, Verhältnis & Polarität, 5% und 10% Fehlerkurve, Entmagnetisierung, Sekundärlast, Widerstand und Netzfrequenz-AC-Durchschlagspannungsprüfung ab
Automatische Darstellung der Magnetisierungskurve mit intelligenter Kniepunkt- (Knickpunkt-) Berechnung
Automatische Erstellung von 5% und 10% Fehlerkurven und Beurteilung der Schutzwicklungseignung gemäß GB1207 / GB1208
Großes LCD-Display mit grafischer Wellenformanzeige und intelligentem Drehregler
Integrierter Mikro-Thermodrucker für die Ausdruck von Testergebnissen vor Ort
USB-Flash-Laufwerk-Datenexport mit PC-Software zur Erstellung von Word-Dokumenten und A4-Berichten
Speichert bis zu 3000 Prüfdatensätze, abrufbar nach Datensatznummer und Speicherdatum
Prüfung des Sekundärkreises und Netzfrequenz-Durchschlagspannungsprüfung (AC-Hipot) mit automatischem Schutz bei übermäßiger Ableitung
Kompaktes, robustes und leichtes Design unter 23 kg, ideal für den Einsatz im Feld und im Labor
Das XHTX201D bietet Schutzingenieuren eine zuverlässige All-in-One-Plattform für die Abnahme- und regelmäßige Prüfung von einphasigen CTs und PTs, verbessert die Prüfeffizienz und schützt gleichzeitig die Genauigkeit von Relais-Schutz und Messung.
Anwendungsszenarien
Werkseitige Abnahmeprüfung (FAT) und Routineprüfung von einphasigen Schutz-CT- und PT-Einheiten
Inbetriebnahme- und Übergabeprüfung neuer Umspannwerke, Schaltanlagen und industrieller Stromversorgungssysteme
Regelmäßige / vorbeugende Wartungsprüfung von in Betrieb befindlichen Messwandlern
Prüfung der Kontinuität und des Blindwiderstands (Last) des Sekundärkreises vor der Inbetriebnahme des Relais-Schutzes
Fehlerbehebung vor Ort bei Sättigungs-, Verhältnisfehler-, Polaritäts- und Kniepunktproblemen
Kalibrierungs- und Prüflabore, die eine genaue Messung der Erregung und des Übersetzungsverhältnisses erfordern
FAQ
F1: Für wen ist das einphasige CT/PT-Analysegerät XHTX201D konzipiert?
Es ist für CT/PT-Hersteller, Prüflabore für Schutz und Messung, Inbetriebnahme- und Wartungsteams von Umspannwerken sowie Energieversorger konzipiert, die werkseitige und regelmäßige Feldprüfungen von einphasigen Schutzstrom- und Spannungswandlern durchführen.
F2: Welche Prüfpositionen kann das XHTX201D durchführen?
Es führt die Prüfung der CT/PT-Erregungskennlinie, des Übersetzungsverhältnisses und der Polarität, der 5% und 10% Fehlerkurve, der Entmagnetisierung, der Sekundärlast (Bürde), des Wicklungswiderstands, der Sekundärkreisprüfung und der Netzfrequenz-AC-Durchschlagspannungsprüfung (Hipot) in einem Gerät durch.
F3: Was sind die Hauptmessbereiche und die Genauigkeit des XHTX201D?
Erregungsausgang 0~2500V / 0~20A, Ausgangsstrom für Verhältnisprüfung 0~1000A, CT-Verhältnis bis zu 25000A/5A (5000A/1A), PT-Verhältnis bis zu 500kV, Sekundärlast bis zu 1000VA, Widerstand 0.1~300Ω, mit einer Fehlergrenze von 0.5% (0.2%×Messwert + 0.3%×Bereich).
F4: Unterstützt das XHTX201D Datenspeicherung und Berichterstellung?
Ja. Es speichert bis zu 3000 Prüfdatensätze, unterstützt den Datenexport über USB-Flash-Laufwerk und verbindet sich mit PC-Software zur Erstellung von Word-Dokumenten und zum Drucken von A4-Prüfberichten, während der integrierte Mikro-Drucker den Ausdruck direkt vor Ort ermöglicht.
F5: Warum das XHTX201D gegenüber herkömmlichen Einzelgeräten wählen?
Es konsolidiert Erregungs-, Verhältnis-, Fehlerkurven-, Last-, Widerstands- und Hipot-Prüfungen in einem robusten, tragbaren Gerät mit einem Gewicht von unter 23 kg, stellt Kurven und Fehlerdiagramme automatisch dar und entspricht GB1207 / GB1208, was Zeit und Kosten sowohl bei Feld- als auch bei Laborprüfungen spart.
