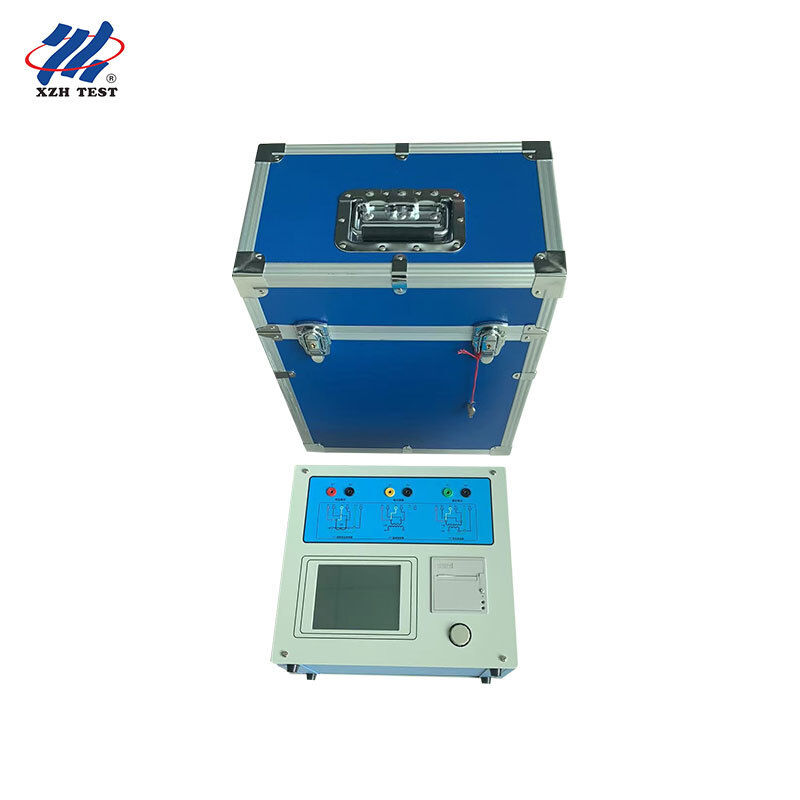

Frequenzumwandler CT PT Analyzer Transformator Tester 60kV Wendepunkt XHTX206
Der XHTX206 Frequenzumwandlung CT PT Analyzer ist ein umfassender Eigenschaftsmessgerät für Transformatoren der neuen Generation, entwickelt für die Energiewirtschaft.Ersatz der traditionellen Kombination von Transformatoren mit variablem Verhältnis, Step-up-Transformatoren und Stromverstärker, basierend auf fortschrittlicher Frequenzumwandlungstesttechnologie mit einer leistungsstarken DSP- und FPGA-Plattform,es erfüllt vollständig die Erregungsmerkmale (Volt-Ampere), Umwandlungsquote, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler und Winkelfehler bei Stromtransformatoren der Schutzklasse, Messklasse und TP-Klasse,sowie Erregungsmerkmal, Verhältnis, Polarität und Sekundärwicklungswiderstand von PT-Einheiten.bessere Stabilität und deutlich verbesserte Prüfeffizienz für die professionelle Überprüfung von Transformatoren.
Anwendungen und Zielgruppe:Konzipiert für die Wartungsstellen von Netzunternehmen und für Transmission & Distribution Engineering Contractors (EPC), elektrische Inbetriebnahme-Teams von Wind- und Solarkraftwerken,Elektrische Prüflabore großer Industriebetriebe wie Stahl, Zement- und Chemiebetriebe, Elektroprüfungsunternehmen und Ausrüstungsverleihunternehmen sowie Hochschulen für die berufliche Ausbildung von Kraftwerken für den praktischen Unterricht der Prüfung von Transformatormerkmalen.
Schlüsselmerkmale
| Parameter |
Spezifikation |
| Prüfobjekte |
CT (Schutz / Messung / TP-Klasse), PT elektromagnetische Einheiten |
| Ausgabe |
0~180Vrms, 12Arms, 36A (Spitze) |
| Genauigkeit der Spannung |
± 0,2% |
| CT-Verhältnisbereich |
1 ~ 40000 (1 ~ 2000 < 0,1%; 2000 ~ 5000 < 0,2%; 5000 ~ 35000 < 0,5%) |
| PT-Ratio-Bereich |
1 ~ 35000 |
| Phasenmessung |
Genauigkeit ±5 min, Auflösung 0,5 min |
| Sekundärer Wickelwiderstand |
0 ~ 600Ω, < 0,5% ± 2mΩ |
| AC-Lastmessung |
0 ~ 1000VA, < 0,5% ± 0,02VA |
| Stromversorgung |
AC220V ± 10%, 50 Hz |
| Arbeitsumfeld |
-10 ~ 50 °C, Luftfeuchtigkeit ≤ 90% |
| Abmessungen / Gewicht |
365 × 290 × 153 mm / < 10 kg |
Wesentliche Merkmale
Die Frequenzumrechnungsmethode erprobt CT/PT-Erregungscharakteristikkurven und Fehlerkurven von 10%, wobei die Bewegungspunkte bis zu 60 kV bei nur 180 Vrms Leistung und 12 Arms (36 A Spitzen) Strom behandelt werden.
Überprüfung vor Ort von Stromtransformatoren ohne Standard-CT, Booster, Lastbox, Spannungsregler oder Schwerstromkabel, wodurch die Arbeitsbelastung erheblich reduziert und der Wirkungsgrad verbessert wird.
Der Verhältnisfehler liegt innerhalb von ±0,1% und der Winkelfehler innerhalb von ±5 min. Dies ermöglicht die Feldprüfung von Stromtransformatoren der Klasse 0,2S mit einem Verhältnisbereich von 1 bis 40000.
Berechnet automatisch Spannung/Strom des Wendepunkts, 10% (5%) Fehlerkurven, Genauigkeitsgrenzfaktor (ALF), Instrumentensicherheitsfaktor (FS), sekundäre Zeitkonstante (Ts),Nachhaltigkeitskoeffizient (Kr), gesättigte und ungesättigte Induktivität.
Ein Schlüsseltest für CT-Gleichstromwiderstand, -Erregung, -Verhältnis und -Polarität mit einem einzigen Verkabelungssystem für alle CT-Tests mit Ausnahme der Belastung, die den Normen GB1208 (IEC60044-1), GB16847 (IEC60044-6) und GB1207 entsprechen.
Optionale spezielle Stromverstärker-Ausgänge 180A für die Prüfung des Durchflussstroms vor Ort.
Zu den geeigneten CT-Klassen gehören P, TPY, Messung, PR, PX, TPS, TPX und TPZ, mit automatischer Standardwahl je nach Transformatortyp und -klasse.
Erweiterte Funktionen
Dynamische chinesische grafische Schnittstelle mit automatischen Verdrahtungsdiagrammen für jeden ausgewählten Prüfpunkt, die den Bediener Schritt für Schritt anleitet.
5.7 Zoll graphisch-transflektiver LCD, bei direktem Sonnenlicht für Außendienst deutlich lesbar.
Rotationelle photoelektrische Maus für schnelle, intuitive Parametereingabe und Bedienung.
eingebauter Drucker für den automatischen Druck von Prüfberichten; speichert bis zu 1000 Datengruppen mit Stillschaltvorrichtung.
Eine tragbare Konstruktion mit einem Gewicht von weniger als 9 kg für den einfachen Transport.
Die Vier-Terminal-Messmethode gewährleistet eine genaue Sekundärwicklungswiderstandsprüfung, indem Bleibeständigkeitsfehler beseitigt werden.
Prüfpunkte für Stromtransformatoren
| Prüfpunkt |
Beschreibung |
| Sekundärer Wickelwiderstand |
Messung des Gleichstromwiderstands der CT-Sekundärwicklung mit vier Enden, Bereich 0~600Ω |
| Erregungsmerkmale |
Prüfungen der Voltampereigenschaftskurve von elektromagnetischen CT- und PT-Einheiten |
| Transformationsverhältnis und Polarität |
Überprüft die Genauigkeit des CT/PT-Verhältnisses und die Polarität der Wicklung mit einem Schlüssel |
| Sekundäre Belastung |
Messung der Wechselstrombelastung bis zu 1000VA mit einer Genauigkeit von < 0,5% ± 0,02VA |
| Verhältnisfehler und Winkelfehler |
Berechnet den Verhältnisfehler innerhalb von ±0,1% und den Winkelfehler innerhalb von ±5min |
| Durchflussprüfung |
Mit optionalem Booster, Ausgänge bis zu 180 A für Durchflussprüfungen vor Ort |
Normenkonformität und Prüfprinzipien
Der XHTX206 folgt dem Prüfprinzip der Niederfrequenzmethode für die Erregungsmerkmalprüfung.die die erforderliche Prüfspannung und -strom erheblich reduziert und gleichzeitig die Messgenauigkeit beibehältDas Gerät wendet auch die 10%Fehlerkurvenberechnungsmethode an, um die Leistung von Stromtransformatoren der Schutzklasse zu bewerten.Unterstützung von Ingenieuren bei der Überprüfung, ob Schutzvorrichtungen unter Fehlbedingungen ordnungsgemäß funktionieren. Alle Prüfungen entsprechen den Normen GB1208 (IEC60044-1), GB16847 (IEC60044-6) und GB1207, und das Gerät wählt automatisch den geeigneten Standard nach Transformatortyp und -klasse aus,Gewährleistung einer, wiederholbare Ergebnisse, die von Versorgungsunternehmen und Drittlaboratorien weltweit akzeptiert werden.
Für verschiedene CT-Konstruktionen, einschließlich Stromtransformatoren des Buschtypes, des Wund- und des Fenstertyps, sind im Anhang des Handbuchs detaillierte vier-Terminal-Verkabelungsdiagramme enthalten.Gewährleistung der korrekten Verbindungen für eine genaue Messung in jeder KonfigurationDie Selbstprüfungfunktion des Geräts überprüft vor der Prüfung die internen Schaltungen und Messkanäle, während die Durchflussprüfung die gesamte Stromschleife validiert.die XHTX206 zu einer vollständigen Verifizierungslösung für Transformatorenprüfer macht.
Häufig gestellte Fragen
F1: Für wen ist der XHTX206 CT PT-Analysator entwickelt?
Es ist für die Wartungsstellen von Netzunternehmen sowie für Transmission & Distribution Engineering Contractors (EPC), Wind- und Solarkraftanlagen,elektrische Prüflaboratorien für Stahl, Zement- und Chemieunternehmen, Elektroprüfungsbetriebe und Ausrüstungsverleihunternehmen sowie Hochschulen für die berufliche Bildung im Energiesektor.
F2: Welche Prüfungen kann er durchführen?
Er führt zur Absicherung Aufregungsmerkmale (Volt-Ampere), Transformationsverhältnis, Polarität, Sekundärwicklungswiderstand, Sekundärbelastung, Verhältnisfehler und Winkelfehlerprüfungen durch,CTs der Klasse TP, sowie Aufregungseigenschaften, Verhältnis, Polarität und Sekundärwicklungswiderstandsprüfungen für PT-Einheiten.
F3: Warum ist die Frequenzumwandlungstechnologie wichtig?
Die Frequenzumwandlungstests erzeugen die volle Erregungscharakteristikkurve und eine Fehlerkurve von 10% mit nur 180Vrms Ausgang und 12Arms Strom, aber bearbeiten CTs mit Biegepunkten bis zu 60kV,die Beseitigung der Notwendigkeit von sperrigen Hochspannungs-Boostern und großen Stromquellen.
F4: Können CTs vor Ort ohne Standardtransformator überprüft werden?
Ja. Es überprüft Stromtransformatoren vor Ort ohne Standard-CT, Booster, Lastkasten, Spannungsregler oder Schwerstromkabel und erzielt einen Verhältnisfehler innerhalb von ±0,1% und einen Winkelfehler innerhalb von ±5min.ausreichend für 0CT-Feldversuche der Klasse.2S.
F5: Welche Zubehör-, Verpackungs- und Lieferbedingungen gelten?
Für den Durchflussversuch mit 180 A ist ein optionales spezielles Stromverstärker verfügbar.
