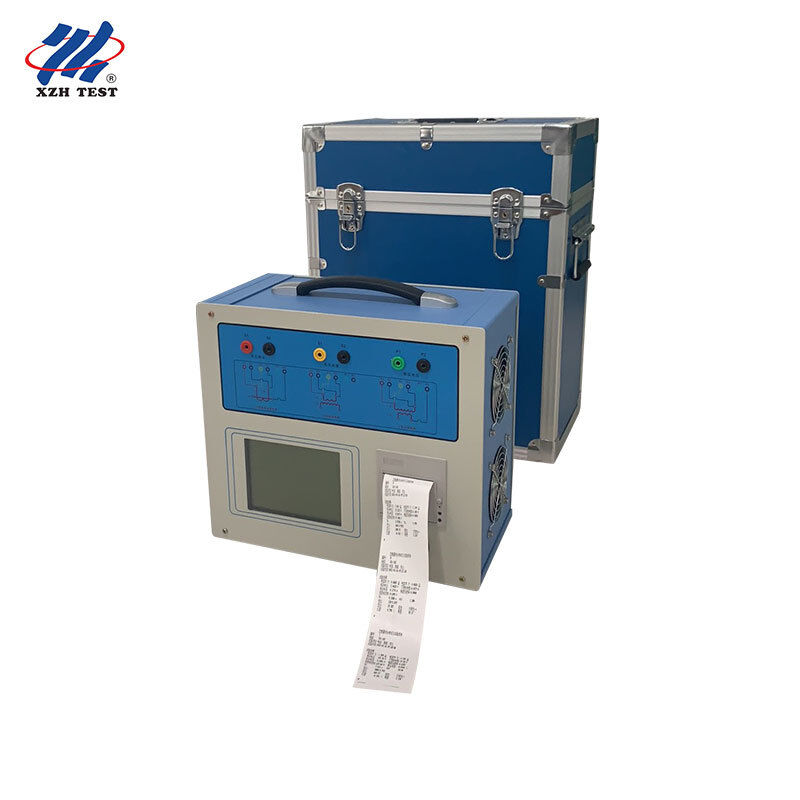

CT PT Tester Transformator Charakteristik Analyzer 180Vrms 12Arms Verhältnis 1-40000

Der XHTX206 CT PT Tester ist ein umfassender Transformator-Charakteristik-Analysator für die Energieindustrie, der auf einer Hochleistungs-DSP- und FPGA-Plattform mit fortschrittlicher Frequenzumwandlungstesttechnologie basiert. Er deckt Anregungs- (Strom-Spannungs-) Charakteristiken, Übersetzungsverhältnisse, Polarität, Sekundärwicklungswiderstand, Sekundärlast, Verhältnisfehler und Winkelmessfehler für Schutz-, Mess- und TP-Klasse Stromwandler ab und unterstützt Anregungscharakteristiken, Übersetzungsverhältnisse, Polarität, Sekundärwicklungswiderstand und Verhältnisfehler für PT-elektromagnetische Einheiten. Als Instrument der neuen Generation, das durch umfangreiche Marktforschung und theoretische Studien entwickelt wurde, ersetzt es die traditionelle Kombination aus Übersetzungs-Transformatoren, Hochspannungs-Transformatoren und Stromverstärkern und bietet höhere Automatisierung, bessere Stabilität und eine deutlich verbesserte Testeffizienz für die professionelle Transformatorprüfung.

Mit umfassender CT/PT-Testfähigkeit, Frequenzumwandlungstechnologie und automatisierter Berichterstattung liefert der XHTX206 Laborpräzision und Feldtauglichkeit für die Analyse von Transformatoreigenschaften. Die fortschrittlichen Selbsttest- und Durchfluss-Testfunktionen des Geräts erweitern seinen Wert für Inbetriebnahmeteams und ermöglichen eine vollständige Überprüfung der gesamten Messkette vor Beginn der formalen Tests.

Der XHTX206 folgt dem Niedrigfrequenz-Testprinzip für die Anregungscharakteristik-Prüfung, was die erforderliche Prüfspannung und den Prüfstrom erheblich reduziert und gleichzeitig die Messgenauigkeit beibehält. Das Gerät wendet auch die 10%-Fehlerkurvenberechnungsmethode an, um die Leistung von Schutzstromwandlern zu bewerten und Ingenieuren zu helfen, zu überprüfen, ob Schutzgeräte unter Fehlerbedingungen korrekt funktionieren. Alle Tests entsprechen den GB1208 (IEC60044-1), GB16847 (IEC60044-6) und GB1207 Standards, und das Gerät wählt automatisch den entsprechenden Standard entsprechend dem Transformator-Typ und der -Klasse aus, um konsistente, wiederholbare Ergebnisse zu gewährleisten, die von Energieversorgern und Drittlaboren weltweit akzeptiert werden.

Für verschiedene CT-Strukturen, einschließlich Mantel-, Wicklungs- und Fensterstromwandler, bietet der Anhang des Handbuchs detaillierte Vier-Leiter-Verdrahtungsdiagramme, die korrekte Anschlüsse für genaue Messungen in jeder Konfiguration gewährleisten. Die Selbsttestfunktion des Geräts überprüft die internen Schaltkreise und Messkanäle vor der Prüfung, während die Durchfluss-Testfunktion die vollständige Stromschleife validiert, was den XHTX206 zu einer vollständigen Verifizierungslösung für professionelle Transformatorprüfer macht.
