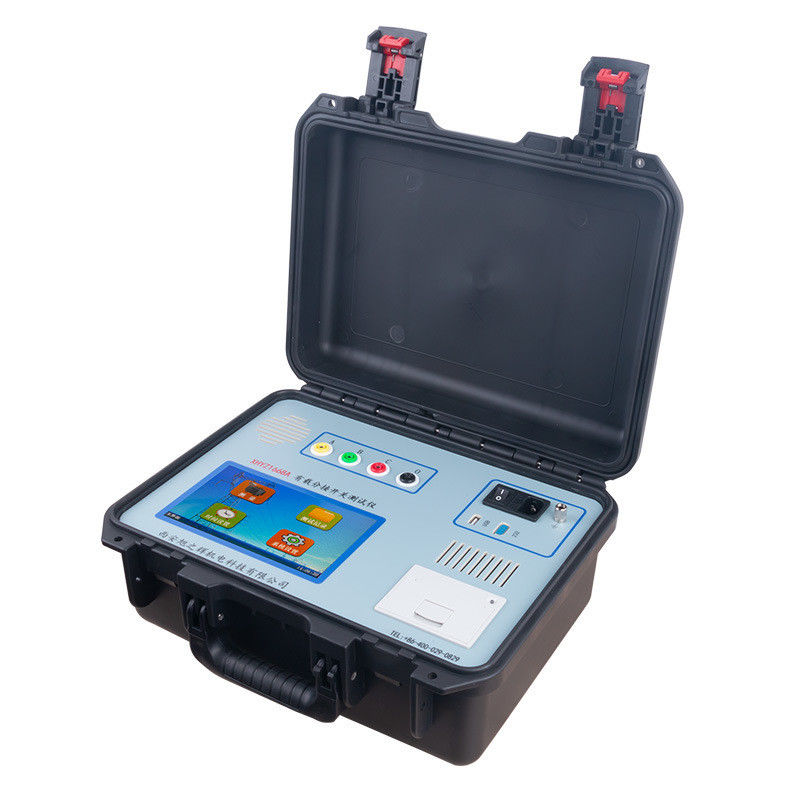

Lastschaltstufenschalter-Prüfgerät| XHYZ1688
Das Lastschaltstufenschalter-Prüfgerät XHYZ1688 ist ein spezialisiertes Instrument zur Messung der Übergangswellenform, der Übergangszeit, der momentanen Übergangswiderstandswerte und der Dreiphasensynchronisation von Lastschaltstufenschaltern (OLTC) von Transformatoren. Der Lastschaltstufenschalter ist das einzige bewegliche Teil, das mit dem Transformatorschaltkreis verbunden ist, daher beeinflusst sein Zustand direkt den sicheren Betrieb des gesamten Transformators. Gemäß den Vorschriften für die Übergabe von Energieanlagen und die vorbeugende Prüfung muss die Aktionssequenz des Lastschaltstufenschalters überprüft und die Schaltzeit regelmäßig gemessen werden. Dieses Instrument zeichnet sich durch einen hohen Grad an Intelligenz mit vollständigen chinesischen Menüaufforderungen und einfacher Bedienung aus. Seine kompakte Größe, sein geringes Gewicht und seine starke Entstörfähigkeit reduzieren die Arbeitsbelastung des Feldpersonals erheblich und machen es zu einem idealen Werkzeug für Stromerzeugungs- und -versorgungsunternehmen sowie für Transformatorhersteller, um die Sicherheit der Produktion zu gewährleisten und die Produktqualität zu verbessern.
Anwendungen & Zielgruppe: Entwickelt für Transformatorhersteller, die Werksabnahmen und Ausgangsqualitätskontrollen von Lastschaltstufenschaltern durchführen, für vorbeugende Testteams von Kraftwerken und Versorgungsunternehmen, die Übergabe- und vorbeugende Testvorschriften ausführen, für OLTC-Überholungs- und Wartungswerkstätten, für neue Umspannwerksinbetriebnahme- und Abnahmeteams sowie für Elektroinstallations- und Inbetriebnahmeunternehmen, die die Leistung von Schaltstufenschaltern vor der Inbetriebnahme überprüfen.
Schlüssel-Spezifikationen
| Parameter |
Spezifikation |
| Ausgangsstrom |
1,0 A, 0,5 A, 0,2 A |
| Übergangswiderstandsbereich |
0,3 Ω~20 Ω (1,0 A), 5 Ω~40 Ω (0,5 A), 20 Ω~100 Ω (0,2 A) |
| Übergangszeitbereich |
0~320 ms |
| Leerlaufspannung |
24 V |
| Messgenauigkeit |
Übergangswiderstand: ±(5 % des Messwerts ±0,1 Ω); Übergangszeit: ±(0,1 % des Messwerts ±0,2 ms) |
| Abtastrate |
20 kHz |
| Datenspeicherung |
500 Gruppen integriert, bleiben bei Stromausfall erhalten |
| Anzeige |
7-Zoll-LCD mit hoher Helligkeit |
| Arbeitstemperatur |
-10 °C bis 50 °C |
| Arbeitsfeuchtigkeit |
≤85 % RH |
| Stromversorgung |
AC220V±10 %, 50±1 Hz |
| Abmessungen |
Haupteinheit 360 mm × 290 mm × 170 mm; Kabelbox 360 mm × 290 mm × 170 mm |
| Gewicht |
Haupteinheit 6,15 kg; Kabelbox 4,55 kg |
Erweiterte Funktionen
Hoher Ausgangsstrom bei geringem Gewicht, wodurch die Arbeitsbelastung vor Ort erheblich reduziert wird
Testet YN-, Y- und Δ-geschaltete Transformatoren mit direkt angezeigten Widerstandswerten ohne Umrechnung
Unterstützt sowohl Messmethoden mit Wicklung als auch ohne Wicklung
Wellenformanzeige passt Amplitude von Widerstand und Zeit automatisch an Abtastwerte an
Vollständige Schutzschaltung mit hoher Zuverlässigkeit

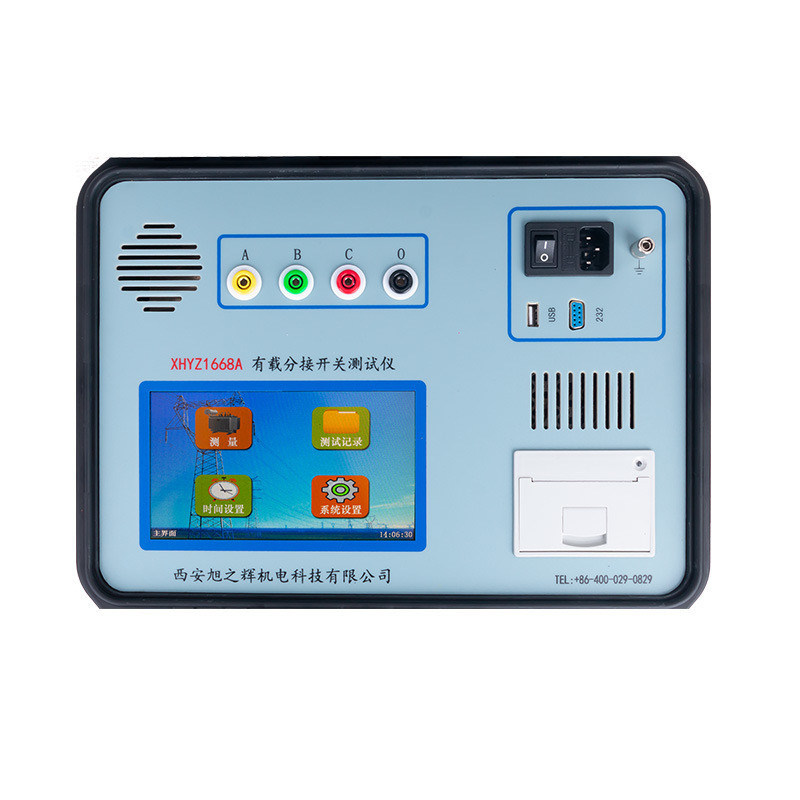

7-Zoll-Großbild-LCD für bequeme Bedienung vor Ort
Speichert automatisch bis zu 500 Datengruppen intern
Integrierter Hochgeschwindigkeitsdrucker für sofortigen Ausdruck von Testergebnissen
USB- und RS232-Schnittstellen für Datenübertragung
Filterpegel und Hintergrundbeleuchtung in den Systemeinstellungen einstellbar für optimale Lesbarkeit im Feld
Dieses Instrument bietet OLTC-Testingenieuren eine zuverlässige, umfassende Lösung zur Beurteilung des Zustands von Schaltstufenschaltern und hilft Herstellern, Versorgungsunternehmen und Inbetriebnahme-Teams, Fehler an Übergangswiderständen, Federalterung und Kontaktdefekte zu erkennen, bevor sie zu Transformatorschäden führen.
FAQ
F1: Für wen ist dieses Lastschaltstufenschalter-Prüfgerät konzipiert?
Es ist für Transformatorhersteller konzipiert, die Werksabnahmen und Ausgangsqualitätskontrollen von Lastschaltstufenschaltern durchführen, für vorbeugende Testteams von Kraftwerken und Versorgungsunternehmen, für OLTC-Überholungs- und Wartungswerkstätten, für neue Umspannwerksinbetriebnahme- und Abnahmeteams sowie für Elektroinstallations- und Inbetriebnahmeunternehmen, die die Leistung von Schaltstufenschaltern vor der Inbetriebnahme überprüfen.
F2: Welche Tests kann das XHYZ1688 durchführen?
Es misst die Übergangswellenform, die Übergangszeit, die momentanen Übergangswiderstandswerte und die Dreiphasensynchronisation von Lastschaltstufenschaltern von Transformatoren. Es unterstützt auch die Überprüfung der Aktionssequenz von Schaltstufenschalter-Schaltungen und erfüllt die Anforderungen der Vorschriften für die Übergabe von Energieanlagen und die vorbeugende Prüfung zur Überprüfung der Aktionssequenz und zur Messung der Schaltzeit.
F3: Kann es verschiedene Transformatorwicklungsanschlüsse testen?
Ja. Das XHYZ1688 testet YN-, Y- und Δ-geschaltete Transformatoren, und die Widerstandswerte werden direkt ohne manuelle Umrechnung angezeigt. Es unterstützt sowohl Messmethoden mit Wicklung als auch ohne Wicklung. Für Y-geschaltete Transformatoren ohne Neutralpunktleiter wird eine Zweiphasenmessung mit Umrechnung unterstützt, und für Δ-geschaltete Wicklungen wird eine spezielle Verdrahtungsanleitung bereitgestellt.
F4: Was sind die Messbereiche und die Genauigkeit?
Der Ausgangsstrom hat drei Stufen von 1,0 A, 0,5 A und 0,2 A. Der Messbereich des Übergangswiderstands beträgt je nach gewähltem Strombereich 0,3 Ω bis 100 Ω, mit einer Genauigkeit von ±(5 % des Messwerts ±0,1 Ω). Der Messbereich der Übergangszeit beträgt 0 bis 320 ms mit einer Genauigkeit von ±(0,1 % des Messwerts ±0,2 ms), und die Abtastrate erreicht 20 kHz für eine genaue Wellenformerfassung.
F5: Ist das XHYZ1688 für den Feldeinsatz praktisch?
Ja. Das Gerät verfügt über ein 7-Zoll-LCD-Display mit hoher Helligkeit, vollständige chinesische Menüaufforderungen, einen integrierten Hochgeschwindigkeitsdrucker, USB- und RS232-Schnittstellen und kann bis zu 500 Datengruppen automatisch speichern. Die Haupteinheit wiegt nur 6,15 kg und die Kabelbox 4,55 kg, mit starker Entstörfähigkeit, was den Transport und die Bedienung an Umspannwerken, Kraftwerken und Produktionsstätten erleichtert.
