SFRA-Analysator für Transformatoren
,
Kundenspezifischer Transformator-SFRA-Tester
,
Silber-Sweep-Frequenzanalysator
Trading Information
Min Bestellmenge:
1Unit
Verpackung Informationen:
Holzkiste
Lieferzeit:
5-8Work Tage
Zahlungsbedingungen:
T/t
Versorgungsmaterial-Fähigkeit:
2000Unit/Jahr
Produkt-Beschreibung
XHBX1501
Produktbeschreibung

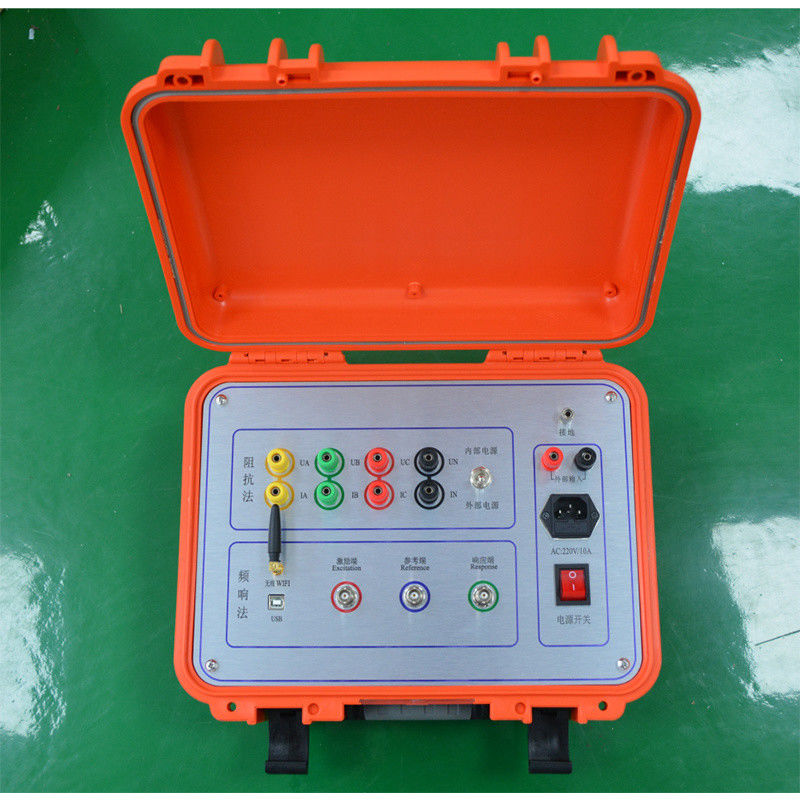

Der XHBX1501 Transformatorwicklungs-Deformationsprüfer (Frequenzgangmethode) wird zur Prüfung von Leistungstransformatoren ab 6 kV und anderen Spezialtransformatoren verwendet. Der XHBX1501 Transformatorwicklungs-Deformationsprüfer verwendet die Frequenzgang-Analyse-Methode, um die Wicklungsdeformation des Transformators gemäß der nationalen Stromindustrienorm DL/T911-2004 zu messen. Er dient dazu, die Amplituden-Frequenzgang-Eigenschaften jeder Wicklung des Transformators zu erfassen und die Testergebnisse vertikal oder horizontal zu vergleichen. Der Grad der Veränderung der Amplituden-Frequenzgang-Eigenschaft bestimmt die Verformung, die in der Transformatorwicklung auftreten kann. Der XHBX1501 Transformatorwicklungs-Deformationsprüfer (Frequenzgangmethode) besteht aus einem Mess- und einem Analyse-Softwareteil. Der Messteil ist eine Blackbox, die aus Signalerzeugung und Signalmessung besteht. Der Analyseteil wird von einem Notebook-Computer ausgeführt, und der Messteil ist über USB oder Netzwerk mit dem Notebook-Computer verbunden.
Produktparameter
Hauptmerkmale 1. Der Test kann durchgeführt werden, ohne den Deckel anzuheben und den Transformator zu zerlegen. 2. Verwenden Sie die beliebteste Sweep-Methode zur Messung. 3. Dieses Instrument kann Transformatoren ab 6 kV messen. 4. Es verwendet eine geteilte Struktur, Testgerät und Host-Computer wurden über USB- oder Netzwerkverbindung verbunden, es kann frei verwendet werden, wenn es angeschlossen wurde. 5. Die Feldverdrahtung ist einfach und leicht zu bedienen. 6. Messdynamikbereich: -100 dB ~ 20 dB. 7. Die Analysesoftware ist leistungsstark, und die Software- und Hardwareindikatoren erfüllen die nationale Norm DL/T911-2004. 8. Sweep-Messung mit linearer oder logarithmischer Verteilung. 9. Der Antwortkanal hat mehrere Bereiche und passt den Bereich während des Messvorgangs automatisch an.
Wichtigste technische Parameter 1. Testgerät und PC-Anschluss: USB oder Netzwerk. 2. Signalquelle: Das Instrument verfügt über einen Kanalsignalausgang als Anregungssignal des Sweep-Frequenzgangs; der Signalausgang ist eine Standardsinuswelle, die Signalausgangsamplitude kann per Software eingestellt werden, die maximale Amplitude beträgt ±10 V, und die Signalausgangsimpedanz beträgt 50Ω. 3. Zwei Erfassungskanäle, einer zur Erfassung des Anregungssignals und einer zur Erfassung des Antwortsignals zur Berechnung der Übertragungsfunktion. 4. Der Anregungskanal wird als fester Bereich gemessen: ±10 V; der Antwortkanal hat mehrere Bereiche, und der Bereich wird während des Messvorgangs automatisch angepasst. Das maximale Eingangssignal beträgt ±25 V. 5. Quantisierungsgenauigkeit des Erfassungskanals: 12 Bit. 6. Maximaler statischer Fehler des Erfassungskanals: 0,5 %. 7. Maximale Speicherkapazität pro Kanal: 64K Samples. 8. Höchste Abtastrate pro Kanal: 20 Msps. 9. Eingangsimpedanz des Erfassungskanals: 1 MΩ. 10. Sweep-Testbereich: 10 Hz - 10 MHz. 11. Scan-Methode: Sweep-Messmethode mit linearer oder logarithmischer Verteilung. 12. Scan-Frequenzgenauigkeit: Die Frequenzgenauigkeit des Sinussignals der Signalquelle beträgt nicht mehr als 0,01 %. 13. Sweep-Testfrequenz: fester Modus oder benutzerdefiniert. 14. Erfüllt die nationalen Stromindustriestandards: DL/T911-2004.
