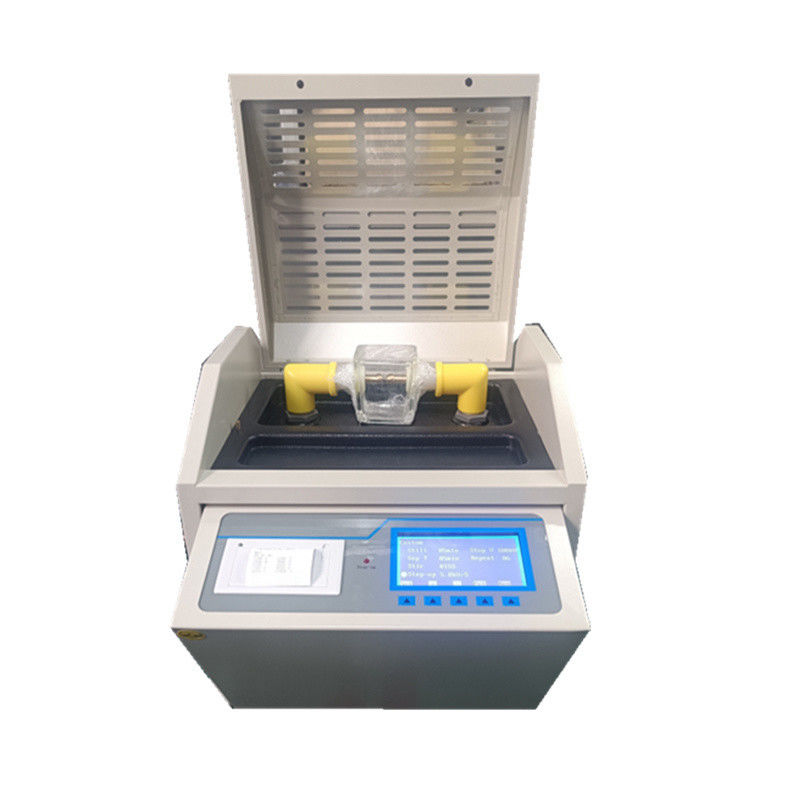

Transformator-Isolieröl-Tester Automatischer Durchschlagfestigkeit 100 kV Durchschlag Bdv

Dieser 100-kV-Isolieröl-Durchschlagfestigkeitstester ist ein hochpräzises Instrument, das von allen wissenschaftlichen Forschungs- und technischen Mitarbeitern unseres Unternehmens in Übereinstimmung mit den einschlägigen Bestimmungen der nationalen Norm GB507-1986 und der Industriestandard DL/T846.7-2004 sorgfältig entwickelt wurde, wobei ihre eigenen Vorteile voll ausgeschöpft wurden, durch viele Feldtests und langfristige, unermüdliche Bemühungen. Grad, voll digitale industrielle Instrumente. Um den Bedürfnissen verschiedener Benutzer gerecht zu werden, kann diese Instrumentenserie in Einzelbecher-, Drei-Becher- und Mehrbecher-Modelle unterteilt werden. Das Instrument ist einfach zu bedienen und hat ein schönes Aussehen. Aufgrund der Verwendung einer vollautomatischen digitalen Mikrocomputersteuerung ist die Messgenauigkeit hoch, die Störfestigkeit stark und es ist sicher und zuverlässig.

1. Das Instrument wird von einem Mikrocontroller mit großer Kapazität gesteuert und arbeitet stabil und zuverlässig;

2. Das Instrument ist mit einer Watchdog-Schaltung mit großem Bereich ausgestattet, um Abstürze zu verhindern;

3. Mehrere Bedienoptionen. Das Instrumentenprogramm ist mit zwei nationalen Standardmethoden GB507-1986 und GB507-2002, Industriestandard DL/429, internationalem Standard IEC156 und kundenspezifischen Operationen ausgestattet, die sich an die verschiedenen Auswahlmöglichkeiten verschiedener Benutzer anpassen können;

4. Der Instrumentenölbecher wird in einem Schritt aus speziellem Glas gegossen, wodurch Störphänomene wie Ölleckagen eliminiert werden;

5. Das einzigartige Hochspannungs-Seitenabtastdesign des Instruments ermöglicht es, dass der Testwert direkt in den A/D-Wandler gelangt, wodurch Fehler in der analogen Schaltung vermieden werden und die Messergebnisse genauer werden;

6. Das Instrument verfügt über Überstrom-, Überspannungs-, Kurzschluss- und andere Schutzfunktionen im Inneren und hat eine starke Störfestigkeit und gute elektromagnetische Verträglichkeit;

7. Tragbare Struktur, leicht zu bewegen, einfach im Innen- und Außenbereich zu verwenden.

Illustration der Betriebsschritte

Stecken Sie das Netzkabel ein, schalten Sie den Netzschalter ein, und der LCD-Bildschirm zeigt die Startseite an (Abbildung 1)


Drücken Sie auf der Seite in Abbildung 1 die Einstellungstaste, um die Seite der nächsten Ebene aufzurufen (Abbildung 2);

Drücken Sie auf der Seite in Abbildung 2 die Auswahltaste, um den Cursor auf GB1986 zu verschieben, und drücken Sie die Bestätigungstaste, um die GB 1986-Einstellungsunterseite aufzurufen (Abbildung 3).

Drücken Sie auf der Seite in Abbildung 2 die Auswahltaste, um den Cursor auf GB2002 zu verschieben, und drücken Sie die Bestätigungstaste, um die GB 2002-Einstellungsunterseite aufzurufen (Abbildung 4).

Drücken Sie auf der Seite in Abbildung 2 die Auswahltaste, um den Cursor auf die Zeiteinstellung zu verschieben, und drücken Sie die Bestätigungstaste, um die Zeiteinstellungsunterseite aufzurufen (Abbildung 5).

Drücken Sie auf der in Abbildung 2 gezeigten Seite die Auswahltaste, um den Cursor auf Kundenspezifische Einstellungen zu verschieben, und drücken Sie die Bestätigungstaste, um die Kundenspezifische Einstellungsunterseite aufzurufen (Abbildung 6);

Jeder Durchschlagspannungswert und die Anzahl der Zyklen werden automatisch gespeichert. Wenn die Testschnittstelle 100 kV erreicht, zeigt das LCD an: 0. Nach Abschluss der Messung wird angezeigt, dass der Test abgeschlossen ist. Drücken Sie dann die Bestätigungstaste, um zur Startseite zurückzukehren (Abbildung 1). Drücken Sie die Druck- oder Anzeigetaste, um den Speicherdatensatz jedes Durchschlags aufzurufen

Spannungswert und Durchschnittswert des Ölbechers (Abbildung 7).
