Tragbares Fehlererkennungssystem für Lichtbogenreflexionskabel

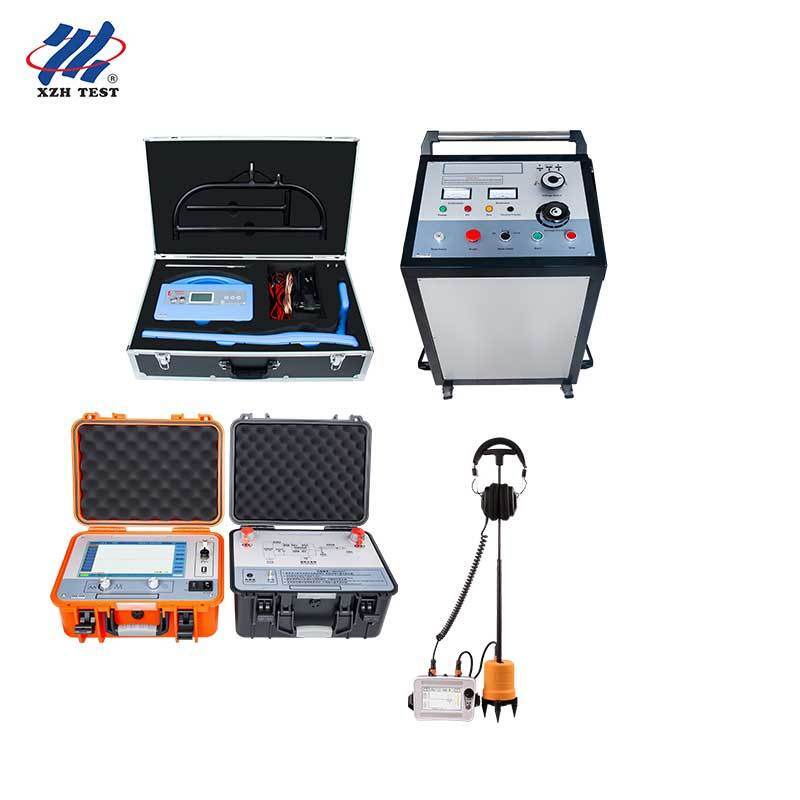

Das XZH TEST Portable Arc-Reflection Cable Fault Detection System ist eine voll integrierte Diagnoseplattform für unterirdische Stromkabelnetze. Durch die Kombination eines 400-MHz-TDR-Vorortungsgeräts mit patentierter ARC-Reflexionstechnologie mit mehreren Impulsen, einem digitalen akustisch-magnetischen Pinpointer, einem Mehrfrequenz-Kabelrohrfinder und einem 2048-J-Hochspannungs-Stoßgenerator auf Rollen liefert dieses System professionelle Fehlererkennung von der anfänglichen Vorortung bis zur zentimetergenauen Lokalisierung. Das System wurde für Außendienstteams von Versorgungsunternehmen, Elektroinstallateure und industrielle Wartungsteams entwickelt und unterstützt Kabel mit einer Länge von bis zu 120 km mit einer Vorortungsauflösung von 0,07 m und einer endgültigen Lokalisierungsgenauigkeit von <0,2 m – was eine schnelle, zuverlässige Fehlerbehebung mit minimalem Aushub ermöglicht.Systemkonfiguration

Fortschrittliches industrielles Vorortungsgerät mit einem 10,1-Zoll-Vollfarb-TFT-Touch-Display (1024×600, 280 Nits LED-Hintergrundbeleuchtung für Lesbarkeit bei direkter Sonneneinstrahlung) und integriertem System für sicheren, stabilen Betrieb. Unterstützt drei Testmodi: TDR (Niederspannungs-Impuls), ICE (Impulsstrom) und patentiertes ARM (Arc Reflection Method mit 8-Impuls-Multi-Shot). Die Multi-Impuls-Methode erfasst 8 Wellenformsätze pro einzelnem HV-Impuls, wodurch die Kosinus-Oszillationsstörung effektiv eliminiert und die Analyse von Hochwiderstandsfehlern drastisch vereinfacht wird. Speichert >8.000 LV/HV-Wellenformdatensätze und >250 Multi-Impuls-Datensätze mit USB-Export zum PC. Vollautomatische kontinuierliche Abtastung mit automatischer Bereichseinstellung und Wellenformanalyse.

Abtastfrequenz:

1 MHz – 400 MHz

• Testmodi:TDR, ICE (Impulsstrom), ARM (8-Impuls-Bogenreflexion)
• Ortungsbereich:≥120 km (10 wählbare Bereiche)
• Minimale Auflösung:0,07 m |
• Test-Blindzone:≤10 mMessfehler:≤±(0,5 % × L + 1 m)
• Impulsamplitude:300 V ±15 %
• Anzeige:10,1-Zoll-TFT-Touch, 1024×600, 280 Nits sonnenlichtlesbar
• Kontinuierlich >8 h, Intermittierend >16 h4,7 kg (L358×B284×H168 mm)
• AC 220 V ±10 %, 50 Hz ±2 %Akustisch-magnetische Synchronisation – <0,2 m Präzision

Professioneller digitaler Pinpointer mit akustisch-magnetischer Synchronisation zur präzisen Fehlerlokalisierung. Wenn der Stoßgenerator HV-Impulse abgibt, breiten sich die akustischen (dumpfen) und elektromagnetischen Signale vom Fehlerpunkt mit unterschiedlichen Geschwindigkeiten aus. Der Pinpointer erfasst beide über seinen IP65-zertifizierten mehrschichtigen isolierten Bodensensor, berechnet die Zeitdifferenz in Echtzeit und zeigt synchronisierte Zweikanal-Wellenformen auf seinem 5-Zoll-sonnenlichtlesbaren Touch-LCD an. Verfügt über BNR-Hintergrundgeräuschunterdrückung, Stummschaltungs-Geräuschunterdrückung, vier wählbare Filtermodi (Allpass/Tiefpass/Hochpass/Bandpass) und Anzeige der Leitungsabweichung. 16-stufige Ausgangsverstärkung (0–112 dB) mit 8-stufiger Kanal- und Magnetverstärkungsregelung.

Akustisch-magnetische Genauigkeit:<0,2 m |

Leitungs-ID-Genauigkeit:

• <0,5 m Filterung:Allpass (100–1600 Hz), Tiefpass (100–300 Hz), Hochpass (160–1600 Hz), Bandpass (200–600 Hz) Ausgangsverstärkung:
• 16 Stufen (0–112 dB) |Ausgangsimpedanz:
• 350 ΩAnzeige:5-Zoll-Touch-LCD, sonnenlichtlesbarAkku:
• Kontinuierlich >8 h, Intermittierend >16 hSchutz:
• IP65 wasserdicht, mehrschichtiger physikalischer IsolationssensorGewicht:
• 6,5 kg (428L×350B×230H mm)3. XHGX507 – Kabelrohrfinder (Leitungsverfolger)
• AC 220 V ±10 %, 50 Hz ±2 %Mehrfrequenz-Elektromagnetisches Sende-Empfangs-System zur Verfolgung von unterirdischen Kabelrouten, Tiefenmessung, Strommessung und Kabelidentifikation. Der Sender injiziert stabile sinusförmige Signale über Direktanschluss, Kopplung (Klemme) oder Induktionsmethoden in das zu prüfende Kabel. Der Empfänger bietet Balkendiagramm-, Pfeilführung und Sprachansagen für eine intuitive Ein-Personen-Bedienung. Unterstützt vier aktive Frequenzen plus passive 50-Hz-Erkennung, vier Antennenmodi (Tal/Spitze/Schrittspannung/Klemmenstrom) und ein integriertes Ohmmeter zur Messung des Schleifenwiderstands. Enthält einen A-Rahmen zur Ortung von Bodenerdschlüssen bis zu 2 MΩ zur Erde mittels Schrittspannung.

Aktive Frequenzen:

815 Hz, 8 kHz, 33 kHz, 83 kHz + Passiv 50 Hz

Erfassungstiefe:

• Bis zu 10 m |Maximale Entfernung:
• 15 km (Direktanschluss)Antennenmodi:Tal (Null), Spitze (Peak), Schrittspannung, Klemmenstrom (A-Rahmen)Gain-Regelung:
• Manuell, 100 dB dynamischer Bereich |Anzeige:
• 0–999 digital + BalkendiagrammAkkulaufzeit:Kontinuierlich >8 h, Intermittierend >16 hPassende Last:
• 5 Ω – 3000 Ω |Genauigkeit:
• LF ±(1–5) %, RF ±(5–12) %4. XHHV535-4TS – Fahrbarer Hochspannungs-Stoßgenerator2048-J-Impulsenergiequelle auf Fahrgestell mit 3-stufigem KondensatorbankProfessioneller fahrbarer HV-Stoßgenerator, der eine DC-Hochspannungsquelle, eine dreistufige Energiespeicher-Kondensatorbank (64 µF/8 kV, 16 µF/16 kV, 4 µF/32 kV), eine Entladungskugelstrecke, eine automatische Entladevorrichtung und eine Spannungspegelumschaltung in einem einzigen fahrbaren Wagen integriert. Liefert 0–2048 J bei jedem Spannungspegel mit einem Fehlerstrom von bis zu 240 mA zur Fehlerkonditionierung. Unterstützt Einzeltrigger-, Zyklus- und DC-Betriebsmodi mit automatischer 6–7-Sekunden-Impulszeitgebung. Verfügt über eine Nullstart-Sicherheitsverriegelung, Über-/Unterspannungs-/Überstrom-/Überhitzungsschutz, automatische Entladung nach dem Betrieb und ein IP54-Gehäuse. Fungiert sowohl als Stoßgenerator zur Fehlerlokalisierung als auch als DC-Stoßspannungsprüfgerät (0–32 kV, 0–20 A).

Impulsspannung:

0–8 kV / 0–16 kV / 0–32 kV (3-stufig einstellbar)

Kondensatorbank:

• 64 µF/8 kV | 16 µF/16 kV | 4 µF/32 kVEntladeenergie:
• 0–2048 J bei jedem SpannungspegelFehlerstrom:
• 240 mA bei 8 kV | 120 mA bei 16 kV | 60 mA bei 32 kVSicherheit:
• Nullstart-Verriegelung, automatische Entladung, Übertemperatur 85 °C, IP54Abmessungen:
• 550L×500B×1000H mm |Gewicht:
• ≤130 kgStromversorgung:AC 220 V ±10 %, 50 Hz ±2 %Vollständige Systemspezifikationen
• ParameterSpezifikation

1. Schließen Sie das TDR-Vorortungsgerät an. Verwenden Sie den LV-Impuls für Fehler mit geringem Widerstand/Unterbrechungen oder die ARM-Multi-Impuls-ARC-Reflexion für Fehler mit hohem Widerstand/Überschlägen. Das Gerät erfasst automatisch 8 Wellenformsätze pro einzelnem HV-Impuls für eine zuverlässige Entfernungsinterpretation.Leitungsverfolgung & Kabelidentifikation (XHGX507)
2. Setzen Sie den Kabelrohrfinder ein, um den genauen Kabelweg zu verfolgen, die Verlegetiefe zu messen und das Zielkabel aus einem Bündel eindeutig zu identifizieren. Markieren Sie die Route auf der Erdoberfläche.Erzeugung von Stoßimpulsen (XHHV535-4TSC)
3. Wenden Sie periodisch Hochspannungsstöße auf dem ausgewählten Spannungspegel an, um am Fehlerpunkt detektierbare akustische und elektromagnetische transienten Signale zur Lokalisierung zu erzeugen.Präzise Lokalisierung (XHDD503C)
4. Gehen Sie die markierte Kabelroute mit dem akustisch-magnetischen Pinpointer ab. Überwachen Sie 4 gleichzeitige Zeitdifferenzanzeigen – der Punkt, an dem die akustisch-magnetische Zeitverzögerung gegen Null geht, befindet sich direkt über dem Fehler, innerhalb von <0,2 m.Kabelreparatur & Nachtest
5. Graben Sie präzise an der markierten Stelle, reparieren Sie das Kabel und verifizieren Sie die Wiederherstellung der Versorgung mit einer abschließenden Isolationsprüfung, um die Betriebssicherheit zu bestätigen.Häufig gestellte FragenF1: Welche Fehlertypen kann die Multi-Impuls-ARC-Reflexionsmethode behandeln, die herkömmliche TDRs nicht können?
6. Die 8-Impuls-ARC-Reflexionsmethode (ARM) auf dem XHGG502A ist speziell für Fehler mit hohem Widerstand und Überschläge konzipiert, die unter Standard-TDR schwache oder mehrdeutige Reflexionen erzeugen. Im Gegensatz zu Sekundärimpulsverfahren, die mit Kosinus-Oszillationsstörungen zu kämpfen haben, erfasst ARM 8 Wellenformsätze pro einzelnem HV-Impuls – und garantiert so mehrere saubere, interpretierbare Fehler-Echos, unabhängig von Kabellänge, Fehlerentfernung oder Oszillationsperiode. Dies ist besonders wirksam bei Wassereintrittsfehlern in papierisolierten Kabeln und Hochimpedanz-Mantelfehlern.F2: Was ist der Vorteil des fahrbaren Hochspannungs-Stoßgenerators gegenüber tragbaren Geräten?
