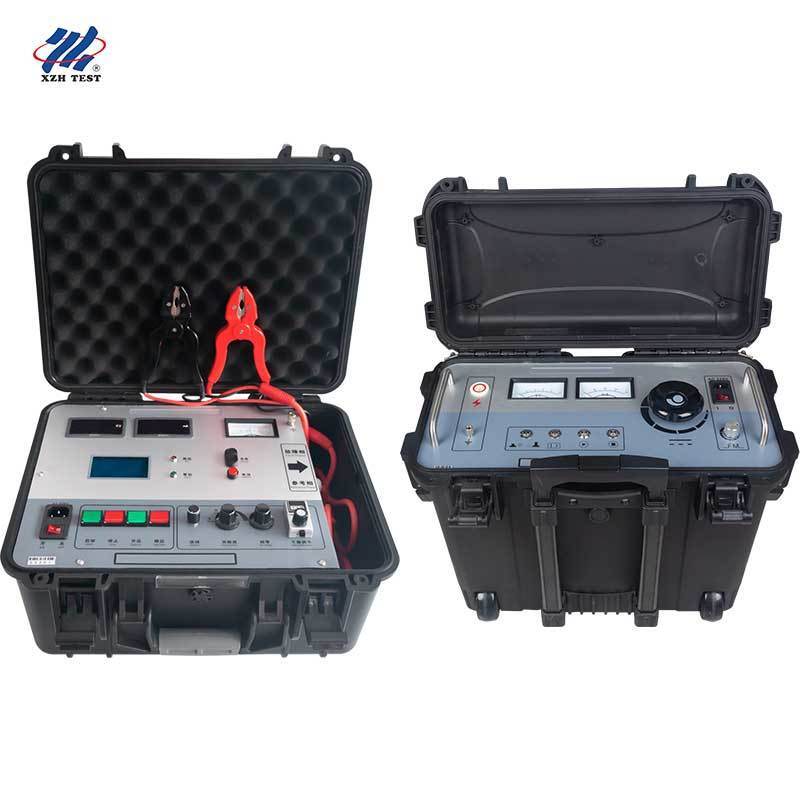

Hochempfindliches Kabelmantel-Fehlersuchgerät mit Galvanometer-Balance-Brücke, 10-kV-Ausgang für präzise Fehlererkennung

Name: Hochempfindliches Kabelmantel-Fehlersuchgerät mit Galvanometer-Balance-Brücke, 10-kV-Ausgang für präzise Fehlererkennung
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521B+XHHD523L
Price: 15500 USD
Availability: InStock

Produktdetails:

Place of Origin:	China
Markenname:	XZH TEST
Zertifizierung:	CE/ISO
Model Number:	XHHG521B+XHHD523L

Ausführliche Information

Place of Origin:

China

Markenname:

XZH TEST

Zertifizierung:

CE/ISO

Model Number:

XHHG521B+XHHD523L

Hervorheben:

High Light

Hervorheben:

Galvanometer-Brücken-Gleichgewichtserkennung

10kV Hochsensibler Fehlerortungsgerät

Kabelprüfung ohne Totzone

Trading Information

Minimum Order Quantity:

1 unit

Packaging Details:

wooden packaging

Delivery Time:

5-8 work days

Payment Terms:

T/T

Versorgungsmaterial-Fähigkeit:

2000 Einheiten pro Jahr

Produkt-Beschreibung

XHHG521B ¢ Galvanometer-Gleichgewichtsbrücken-System

DieXHHG521Bist eine auf dem MURRAY-Brückenprinzip basierende Präzisions-Fehlererkennungseinheit für die Kabelschicht, ausgestattet mit einem hochempfindlichen Verstärker und einem Galvanometer-Balance-Indikationssystem,Es bietet eine außergewöhnliche Genauigkeit bei der Bestimmung von Hochwiderstands-Ausfallpunkten in Stromkabeln.

Zu den wichtigsten Merkmalen zählen eine Leerspannung von 5000 V mit Kurzschlussstromkapazität von 100 mA,mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mmDas Galvanometer-Balancemethode eliminiert vollständig die blinden Zonen und ist somit ideal für kurze Kabel und Fehler in der Nähe von Kabelenden..

MURRAY-Brückenprinzip mit Galvanometer-Balance für eine Positionierungsgenauigkeit von ± 0,1%·L± 1 m
5000 V Nullspannung mit 100 mA Kurzschlussstrom für schwierige Hochwiderstandsfehler
Hochempfindlicher Verstärker mit Galvanometeranzeige zur präzisen Messung des Gleichgewichtspunktes
Vier-Terminal-Widerstandsmessung beseitigt Blei- und Kontaktwiderstandsfehler
Integrierte automatische Fehlerdistanzberechnung mittels Kabellangeingang
Nullblinder Bereich

XHHD523L High-Voltage-Kabelschutzscheibe Fehler-Punkt-Locator

DieXHHD523List eine professionelle Hochspannungsausgabeneinheit, die für eine schnelle und genaue Bestimmung von Kabelschutzfehlern ausgelegt ist.mit einer Ausgangsspannung von 0 ~ 10 kV und einer Leistung von bis zu 200 mA bei 2 kVA, entspricht es vollständig den GB50150-2006 Normen für die Prüfung der Außenhülle von Kabeln.

Es verfügt über einen breiten Frequenzbereich von 0,2 Hz bis 5 Hz, ein Knopf-Schalter zwischen Pin-Pointer und Widerstandsspannung Testmodi und Null-Schutz für einen sicheren Betrieb.Die Empfängerempfindlichkeit ist vollständig einstellbar, um die Signaldetektion unter unterschiedlichen Feldbedingungen und Kabeldiefen zu optimieren.

0 ~ 10 kV verstellbare Ausgangsspannung für vielseitige Prüfungen über alle Kabelspannungsstufen
0~200 mA Ausgangsstrom bei 2 kVA Leistung für anspruchsvolle Fehlerszenarien
Frequenzverstellbar von 0,2 Hz bis 5 Hz für eine optimale Signaldurchdringung
Ein-Knopf-Schalter zwischen Pin-Pointer-Modus und Gleichspannung widerstehen Spannungstest
Vollständig einstellbare Empfängerempfindlichkeit für verschiedene Feldbedingungen
Integrierte Nullschutz- und Überstromsicherungen

Technische Spezifikationen für das kombinierte System

Parameter	Spezifikation
Modell	XHHG521B + XHHD523L
Eingangsspannung	AC 220V (± 10%), 50Hz (± 2Hz)
Ausgangsspannung	0 ~ 10 kV (verstellbar)
Ausgangsstrom	0 ~ 200 mA
Produktionskapazität	2 kVA
Frequenzanpassung	0.2 Hz ~ 5 Hz
Positionsgenauigkeit	± 0,1%·L ± 1) m
Abmessungen (L × W × H)	540 × 310 × 460 mm
Gewicht	35 kg
Backup der Batterie	9V-Batterien (eingebaut)

Hauptanwendungen

Ermittlung von Hochwiderstandsbruchpunkten in verlegten Kabeln, insbesondere lineare Hochwiderstandsfehler an Kabelzwischenverbindungen
Identifizierung von Ausfallpunkten des Flashover-Types mit stabiler Stromwartung über eine konstante Stromquelle
Feststellung von Isolationsfehlern mit geringem Widerstand, die unter Betriebsspannung noch nicht abgebaut sind
geeignet für die Prüfung der Außenhülle von 10 kV-500 kV-Hochspannungs- und Ultra-Hochspannungskabeln mit Ein- und Dreikern

Häufig gestellte Fragen

F1: Was sind die Unterschiede zwischen XHHG521B und XHHD523L?

Der XHHG521B ist die Präzisions-Balance-Brückeinheit, die das MURRAY-Brückenprinzip mit Galvanometeranzeige für eine hochgenaue Fehlerdistanzmessung (±0,1%·L±1m) verwendet.Der XHHD523L ist der Hochspannungsausgang und die Standort-Einheit, die 0 ~ 10kV einstellbare Ausgang mit 0.2~5Hz Frequenzsteuerung für die Feld-basierte Fehlerbestimmung und Gleichspannungsprüfung.

F2: Was macht die Galvanometer-Gleichgewichtsbrückenmethode überlegen?

Die Galvanometer-Gleichgewichtsbrücke bietet eine extrem hohe Empfindlichkeit für die Erkennung von Hochwiderstandsbruchpunkten, mit denen andere Methoden zu kämpfen haben.Es hat keine blinden Zonen im Gegensatz zu Wellenreflexionsmethoden, die bei kurzen Kabeln und Kabelenden versagenDie Messung mit vier Enden eliminiert Fehler beim Bleibestand, und die automatische Berechnung über das Display 12806 verkürzt die Prüfzeit erheblich.

F3: Welche Arten von Kabelfehlern kann dieses kombinierte System erkennen?

Das System bearbeitet drei Haupttypen von Störungen: (1) Hochwiderstands-Ausfallpunkte an Kabel-Zwischenverbindungen;(2) Flashover-Ausfälle, bei denen die konstante Stromquelle stabile Lichtbogenbedingungen aufrechterhält; und (3) durch ein Megohmmeter ermittelte Isolationsfehler mit geringem Widerstand, die noch nicht vollständig abgebaut sind und eine vorbeugende Wartung ermöglichen.

F4: Kann dieses System sowohl die Stecknadelrichtung als auch die Spannungstestung durchführen?

- Ja, das ist es. The XHHD523L unit includes a one-button toggle between pin-pointing mode (using square wave step voltage method for precise fault location) and DC withstand voltage testing mode (performing 5kV-10kV 1-minute tests per GB50150-2006 standards)Dies eliminiert die Notwendigkeit von zwei getrennten Instrumenten.

Über XZH TEST

XZH TEST ist ein professioneller Hersteller, der sich auf Kabelfehlererkennung und Diagnoselösungen für Stromversorger, Elektrounternehmer und industrielle Kunden weltweit spezialisiert hat.Mit fortschrittlichen Technologien, einschließlich der MURRAY-Brückenanalyse, Galvanometer Balance Bridge Systeme, TDR und intelligente Fehlerortungssysteme, bietet XZH TEST zuverlässige Ausrüstung für eine schnellere Fehlerortung von Kabeln und eine verbesserte Netzwerkzuverlässigkeit.

Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung, die auf Ihre Anforderungen an die Kabelwartung zugeschnitten ist.
