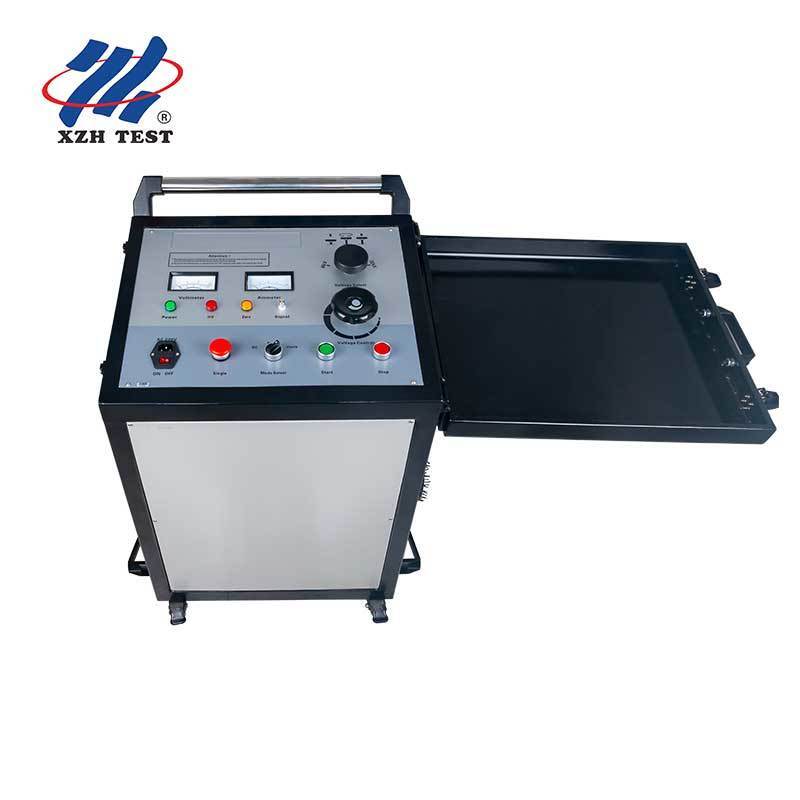

Anpassbares geschirmtes Hochspannungskabel-Thumper XHHV535-4TS Drei Spannungsbereiche 8 16 32kV für Fehlerortungs-Auftragnehmer

Der XHHV535-4TS ist für Organisationen entwickelt, die Flexibilität in ihrer Kabelfehlerortungsanlage benötigen.Ob Sie als Auftragnehmer verschiedene Spannungsklassen in Ihrem Dienstgebiet verwalten, ein Versorgungsunternehmen, das seine Flotte mit maßgeschneiderten Überspannungsgeneratoren standardisiert, oder ein Händler, der für Ihren Markt Ausrüstung der Marke OEM sucht, - der 4TS passt sich Ihren Anforderungen an.

Der XHHV535-4TS verfügt über einen vollständig abgeschirmten Hochspannungsabteil, der die Gleichspannungsquelle, den Energiespeicherkondensator und die Entladungssphärenanlage in einem geschlossenen Metallgehäuse isoliert.Dieses Design dient drei wichtigen Zwecken für Feld- und Industriebetriebe:

• Sicherheit des Bedieners:Das abgeschirmte Gehäuse verhindert den versehentlichen Kontakt mit angetriebenen Bauteilen während des Betriebs.Alle Hochspannungsbahnen sind in geerdeten Metallschranken eingeschlossen, die die Sicherheitsanforderungen der IEC 61010-1 für Hochspannungsprüfgeräte überschreiten
• Elektromagnetische Verträglichkeit:Die abgeschirmte Konstruktion minimiert das ausgestrahlte EMI bei Überspannungsentladungen und schützt sensible Instrumente wie TDR-Kabeltester, akustisch-magnetische Zeiger,und Kommunikationsgeräte vor elektromagnetischen Störungen
• Umweltverträglichkeit:Die eingeschlossene Konstruktion schützt die internen Bauteile vor Staub, Feuchtigkeit und mechanischen Auswirkungen während des Transports und des Einsatzes vor Ort.und Außenkabelgewölbe

Der XHHV535-4TS ist als anpassbare Plattform konzipiert. XZH TEST unterstützt OEM- und ODM-Bestellungen mit folgenden Konfigurationsmöglichkeiten:

Im Gegensatz zu modularen Überspannungsgeneratoren, die separate Gleichstromversorgung, Kondensatorbank und Entladungskugelmodule erfordern, die durch Hochspannungskabel vor Ort miteinander verbunden sind,Das XHHV535-4TS integriert alle drei Teilsysteme in einem geschützten Gehäuse.:

• Gleichspannungsspeicher:Ein integrierter Geradliner und Step-up-Transformator, der eine kontinuierlich einstellbare Gleichstromleistung innerhalb jedes Spannungsbereichs liefert
• Energiespeicherkondensatorbank:Drei interne Kondensatoren (4/16/64μF), automatisch durch den Spannungsbereichsschalter ausgewählt
• Montage der Entladungssphäre:Präzisionsbearbeitete, in einem geschützten Bereich für kontrollierte, wiederholbare Überspannungseigenschaften eingeschlossene, mit einstellbarer Lücke aus Wolframlegierung entladende Kugeln

1. Vorortung mit TDR:Verwenden Sie einen TDR-Kabelfehlerlocker (wie die XZH TEST 502-Serie) zur Schätzung der Fehlerdistanz.
2. Spannungsbereich auswählen:Wählen Sie 8kV, 16kV oder 32kV basierend auf der Spannungsbewertung des Kabels
3. Null-Check und Start:Überprüfen Sie, ob der Null-Positionsanzeiger leuchtet, drücken Sie Start und erhöhen Sie dann die Spannung auf das gewünschte Überspannungsniveau
4. Anzeigen mit akustisch-magnetischer Methode:Der 4TS liefert kontrollierte 2048J-Spurenabläufe in ~ 4-Sekunden-Intervallen.Verwenden Sie einen akustisch-magnetischen Zeiger (z. B. XZH TEST XHDD503) am geschätzten Fehlerort, um Entladungsgeräusche und elektromagnetische Signale zu erfassen.
5. Mark und Excavate:Sobald der Fehlerpunkt akustisch bestätigt ist, markieren Sie die Oberfläche, deaktivieren Sie die 4TS und fahren Sie mit der gezielten Ausgrabung fort.
