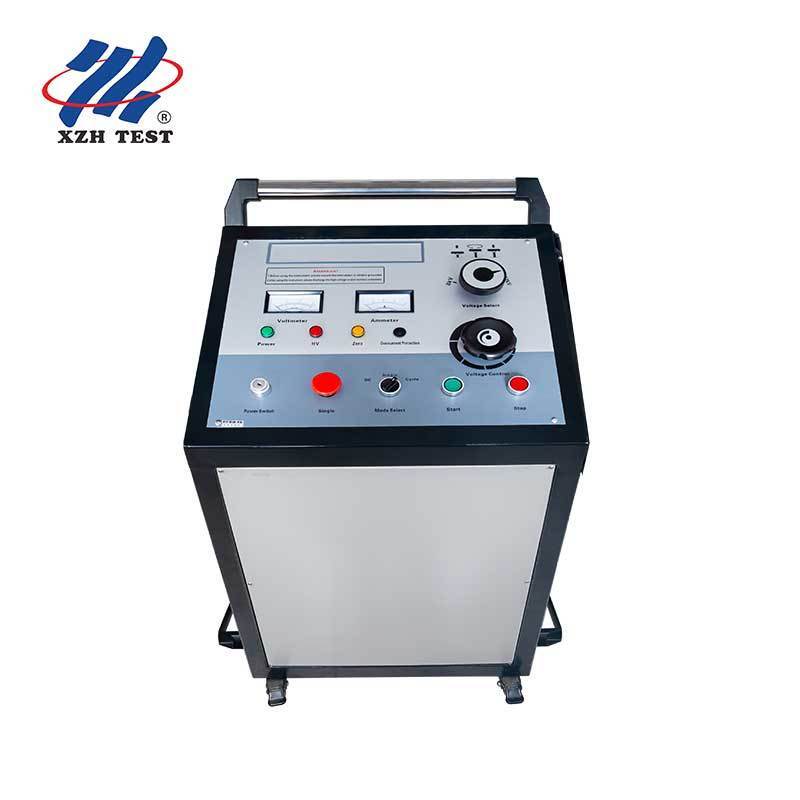

Trolley-montierte Überspannungsgenerator mit drei auswählbaren Spannungen 8 16 32kV für Kabelfehlerunternehmer

F: Wie funktioniert ein Hochspannungs-Stoßspannungsgenerator bei der Kabel Fehlererkennung?

Der Stoßspannungsgenerator entlädt einen energiereichen Impuls in das fehlerhafte Kabel, wodurch ein kontrollierter Hochspannungslichtbogen an der Fehlerstelle erzeugt wird. Dieser Lichtbogen erzeugt sowohl ein akustisches Signal (lautes Klopfgeräusch, das von Bodemikrofonen erfasst werden kann) als auch einen elektromagnetischen Impuls (der von einem induktiven Empfänger erfasst werden kann). Durch die Kombination der Ankunftszeiten von akustischen und elektromagnetischen Signalen können die Bediener die genaue Fehlerstelle präzise lokalisieren — eine Technik, die als akustisch-magnetische Synchronisation bezeichnet wird.

F: Welchen Spannungsbereich sollte ich für verschiedene Kabeltypen wählen?

Die Spannungsauswahl folgt als allgemeine Richtlinie der Nennbetriebsspannung des Kabels. Für Niederspannungskabel (bis 1 kV) verwenden Sie den 8-kV- oder 12-kV-Bereich. Für Mittelspannungsverteilungskabel (6-15 kV) ist der 16-kV-Bereich geeignet. Für Hochspannungsübertragungskabel (35 kV und höher) verwenden Sie den 32-kV-Bereich. Konsultieren Sie immer die Spezifikationen der maximalen Prüfspannung des Kabelherstellers und stellen Sie sicher, dass während des Hochspannungsbetriebs alle Sicherheitsabstände eingehalten werden.

F: Welche Sicherheitsvorkehrungen sind beim Betrieb eines Stoßspannungsgenerators zu beachten?

Hochspannungs-Stoßspannungsgenerator-Tests erfordern strenge Sicherheitsprotokolle. Vergewissern Sie sich immer, dass das Kabel vollständig spannungsfrei und von allen Stromquellen getrennt ist, bevor Sie es anschließen. Richten Sie einen Sicherheitsbereich von mindestens 5 Metern um die Testzone mit Warnschildern ein. Alle Mitarbeiter müssen geeignete PSA tragen, einschließlich lichtbogenbeständiger Kleidung, isolierender Hochspannungs-Handschuhe und dielektrischer Überschuhe. Die integrierten Sicherheitsfunktionen — automatische Entladung nach dem Ausschalten, Not-Aus und Nullspannungs-Verriegelung — bieten zusätzliche Schutzschichten, sollten jedoch niemals ordnungsgemäße Sicherheitsprotokolle ersetzen.

F: Was ist der Vorteil von mehreren Energiestufen (Joule) bei diesem Gerät?

Verschiedene Energiestufen dienen unterschiedlichen Diagnosezwecken. Niedrige Energieeinstellungen (z. B. 864 J – 1024 J) sind ideal für die anfängliche Fehlerbestätigung und die Lokalisierung von Hochwiderstandsfehlern, bei denen übermäßige Energie Kabelschäden verschlimmern könnte. Mittlere Energie (1225 J – 2048 J) liefert die optimale akustische Signalstärke für die meisten routinemäßigen Fehlerortungen. Hohe Energie (2450 J+) ist für sehr lange Kabel, tief vergrabene Szenarien oder Hochimpedanzfehler reserviert, die eine stärkere Lichtbogenbildung erfordern, um eine nachweisbare akustische Signatur zu erzeugen. Die Drei-Pegel-Auswahl ermöglicht es den Bedienern, die Energieabgabe an die Feldbedingungen anzupassen.

F: Welche Garantie und welcher Support sind bei diesem Stoßspannungsgenerator enthalten?

12 Monate Standardgarantie gegen Herstellungsfehler mit lebenslangem technischen Support. CE- und ISO 9001:2015 zertifiziert. Jede Einheit enthält den Stoßspannungsgenerator, das Hochspannungs-Ausgangskabel, das Massekabel, die Entladestange, das Benutzerhandbuch und einen robusten Wagen mit Feststellrollen für den sicheren Transport. Installation vor Ort, Inbetriebnahme und Schulung der Bediener zur Sicherheit sind auf Anfrage erhältlich. Ersatzteile wie Entladeglühköpfe, Kondensatoren und Hochspannungsdioden sind für einen schnellen Austausch auf Lager.
