Produktbeschreibung
Der Hochspannungsteiler der XHDB-Serie ist ein RC-Volumen-Ausgleichs-geschirmtes Teilungs-Hochspannungsmessgerät. Hauptsächlich verwendet für Puls-Hochspannung, Blitz-Hochspannung, Netzfrequenz-Hochspannungsmessung. Es ist die erste Wahl, um das elektrostatische Hochspannungsvoltmeter zu ersetzen. Es ist einfach zu bedienen, intuitive Anzeige, hohe Präzision, geringe Größe und geringes Gewicht.
Es eignet sich für Kraftwerke, Umspannwerke, Hersteller von Hochspannungs-Elektrogeräten und Hochspannungslabore sowie andere Abteilungen als ideale Ausrüstung für die Hochspannungsmessung.
Spezielle Abschirmtechnologie wird verwendet, um den Einfluss von Hochspannung auf den Anzeigewert zu reduzieren, wodurch eine hohe Stabilität und hohe Linearität erreicht wird. Das importierte Füllmaterial macht die Struktur kleiner, das Gewicht leichter, die Zuverlässigkeit höher und die interne Teilentladung wird minimiert, was eine große Bequemlichkeit für die Inspektion von Baustellen vor Ort bietet.
Der Spannungsteiler wird über die Instrumentenleitung mit dem Hochspannungsmessanschluss verbunden, was eine klare Ablesung über große Entfernungen ermöglicht und sicher und bequem zu bedienen ist. Die Spannungsteiler haben eine hohe Eingangsimpedanz und eine gute Linearität.
Produktparameter
|
Spannungsfestigkeit
|
AC: 150 kv DC: 150 kv
|
|
AC-Messmethode: True-RMS-Messung
|
AC-Messmethode: True-RMS-Messung
|
|
AC-Messmethode: True-RMS-Messung
|
AC-Messmethode: True-RMS-Messung
|
|
Isolationsmedium
|
trockenes Dielektrikum
|
|
Temperatur
|
-25 bis 40 °C
|
|
Luftfeuchtigkeit
|
< 85%
|
|
Teilungsverhältnis
|
1000:1
|
|
Gewicht
|
13kg
|
|
Volumen
|
220 * 220 * 1050
|
Hauptleistungsmerkmale
Hohe Eingangsimpedanz und gute Linearität;
Spezielle Abschirmtechnologie wird verwendet, um den Einfluss von Hochdruck auf den Anzeigewert zu reduzieren, wodurch eine hohe Stabilität und hohe Linearität erreicht wird;
Importiertes Füllmaterial, kleine Struktur, geringes Gewicht, höhere Zuverlässigkeit, interne Teilentladung wird auf ein Minimum reduziert;
Über die Instrumentenleitung mit dem Hochspannungsmessanschluss verbunden, kann es klare Ablesungen über große Entfernungen ermöglichen und ist sicher und bequem zu bedienen.
Spannungspegel: 50kV, 100kV, 150kV, 200kV, 300kV, 400kv, 500kv
Genauigkeit: AC: 0,5% DC: 0,5%
Einstellmodus des Spannungsteilungsverhältnisses: Widerstands-Kapazitäts-Teilung, Verwendung von Software-Mehrpunktmess- und Verifizierungstechnologie zur Gewährleistung der Konsistenz mit dem Standard;
Umgebungsbedingungen: Temperatur: -25 bis 40 °C Luftfeuchtigkeit: <85%
Teilungsverhältnis: 1000:1
Abmessungen: 170 × 170 × 720 mm (100KV)
|
Modell
|
Testbereich KV
|
Impedanz/MΩ
|
Größe /mm
|
Gewicht/Kg
|
|
Teiler
|
Box
|
|
XHDB-50
|
AC-50 DC-50
|
540
|
φ84×500
|
170×170×550
|
4,5
|
|
XHDB-100
|
AC-100 DC-100
|
1000
|
φ84×650
|
170×170×720
|
7
|
|
XHDB-150
|
AC-150 DC-150
|
1800
|
φ84×900
|
220×220×1050
|
13
|
|
XHDB-200
|
AC-200 DC-200
|
2200
|
φ84×1400
|
220×220×1450
|
16
|
|
XHDB-300
|
AC-300 DC-300
|
3000
|
φ84×1750
|
260×260×1850
|
19
|

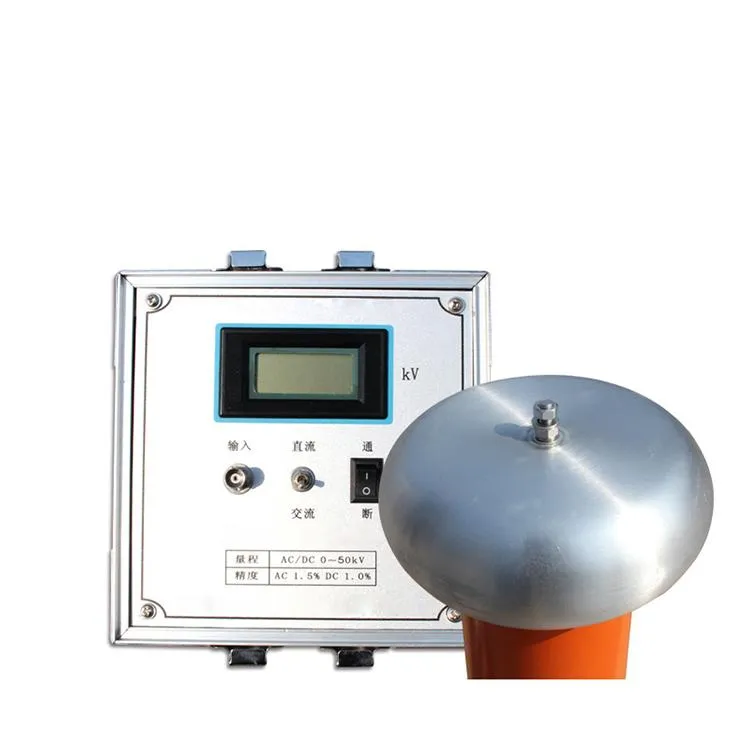

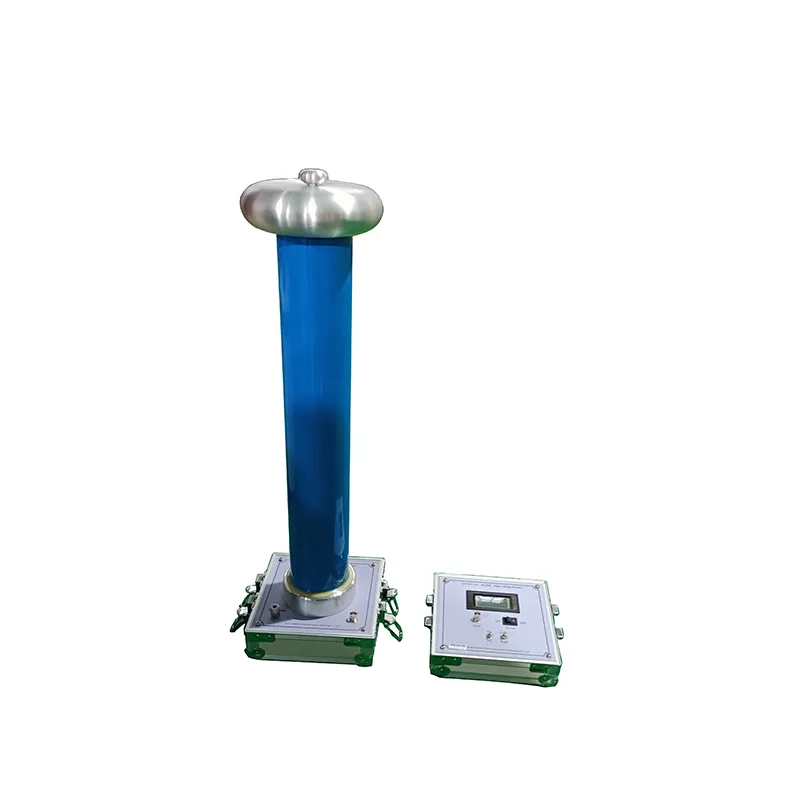

Detaillierte Fotos
