Für das Stromversorgungssystem ist der Transformator die Kernausrüstung im System, daher hängt der langfristige und zuverlässige Betrieb des Transformators mit der Stabilität und Zuverlässigkeit des gesamten Systems zusammen.
Der Gleichstromwiderstand des Transformators ist ein obligatorischer Testpunkt für Halbfertigprodukte, Fertigprodukte, Werkstests, Installation, Übergabetests und Präventivtests der Energieabteilung in der Transformatorherstellung. Er kann die Materialauswahl, das Schweißen, lose Verbindungsteile, fehlende Litzen, gebrochene Drähte usw. der Transformatorspule effektiv erkennen. Mängel und versteckte Gefahren nach dem Betrieb. Um den Bedarf an schneller Messung des Gleichstromwiderstands von Transformatoren zu decken, hat unser Unternehmen seine eigenen technischen Vorteile genutzt, um einen Gleichstromwiderstandstester für Transformatoren zu entwickeln.

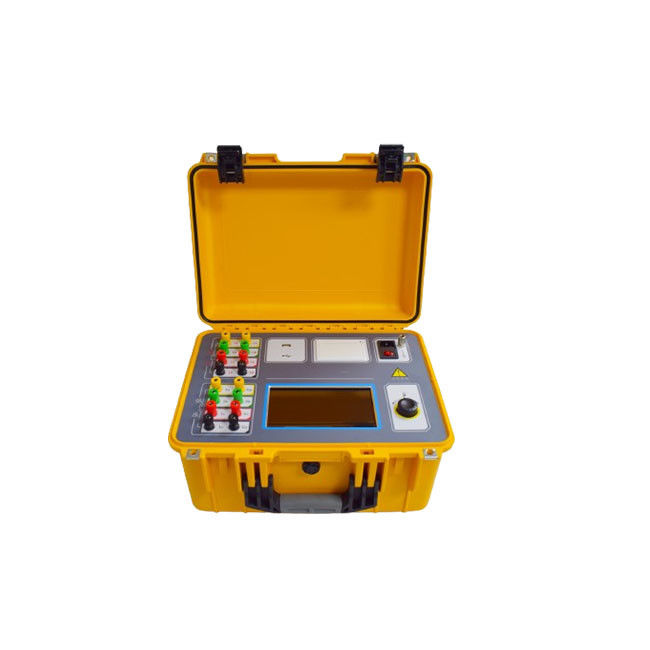

Dieses Instrument XHZ1320 DC-Wicklungswiderstandstester ist eine neue Generation von Schnelltestern, die die Magnetisierungsmethodentests, Dreiphasentests (Yn, Y, △) und Entmagnetisierungsfunktionen integriert. Es ist ein ideales Gerät zur Messung des Gleichstromwiderstands großer Leistungstransformatoren. Der Bildschirm verwendet ein hochauflösendes LCD-Display mit echter Farbe und Touch-Steuerung sowie einen Shuttle-Knopf, was die Verwendung vor Ort erleichtert. Es verfügt über eine englische Menüaufforderungsfunktion, eine einfache und intuitive Bedienung, und alle direkten Widerstandstestelemente können mit einer Verbindung abgeschlossen werden. Die Testgeschwindigkeit ist schnell, die Genauigkeit ist hoch und der Messbereich ist breit.
|
1. Hochspannungsanschluss
An die Hochspannungsseite des Transformator-Durchführungsanschlusses anschließen.
|
|
2. Niederspannungsanschluss
An die Niederspannungsseite des Transformator-Durchführungsanschlusses anschließen.
|
|
3. Touchscreen.
Die Anzeigegröße beträgt 7,0 Zoll; die Auflösung beträgt 1024×600.
|
|
4. Ein-Tasten-Shuttle-Knopf:
Alle Funktionen des Instruments können bedient werden.
|
|
5. Erdungsanschluss
Das Instrument muss zuverlässig geerdet werden. Am Erdungspunkt vor Ort können sich Farbe oder Rost befinden, die entfernt werden müssen.
|
|
6. Ein-/Ausschalter
Schalten Sie den Netzschalter etwa 2 Sekunden lang ein, um zu starten.
|
|
7. Drucker
Testergebnisse drucken.
|
|
8. USB-Schnittstelle
Ein externes USB-Flash-Laufwerk wird zum Speichern von Testdaten verwendet; bitte verwenden Sie ein USB-Flash-Laufwerk im FAT- oder FAT32-Format; während des Speichervorgangs ist es strengstens untersagt, das USB-Flash-Laufwerk zu entfernen.
|
Technische Spezifikation
| Ausgangsstrom |
Einphasig |
20A,10A,5A,1A,0.1A,10mA,<1mA |
| Dreiphasig |
10A+10A,5A+5A,1A+1A,0.1A+0.1A |
| Messbereich |
Einphasig |
20 A-Pegel 0,5 mΩ～1 Ω
10 A-Pegel 1,0 mΩ～2 Ω
5 A-Pegel 10 mΩ～4 Ω
1 A-Pegel 0,1Ω～20Ω
0,1A-Pegel 2,0Ω～200Ω
10mA-Pegel 50Ω～2kΩ
<1mA-Bereich 500Ω～25kΩ
|
| Dreiphasig |
10A + 10A-Gang 0,5 mΩ ~ 0,8 Ω
5 A + 5 A-Pegel 10 mΩ ~ 1,6 Ω
1 A + 1 A-Pegel 0,1 Ω ~ 8,0 Ω
0,1A+0,1A-Gang 2,0 Ω ~ 80 Ω
|
| Genauigkeit |
±(Messwert×0,2%+2 Wörter) |
| Stromversorgung |
AC220V±10%, 50/60Hz |
| Betriebstemperatur |
-10℃～50℃ |
| Relative Luftfeuchtigkeit |
<90%, keine Kondensation |
| Instrumentenvolumen |
400×315×223mm |
| Instrumentengewicht |
9kg |
