Produktübersicht

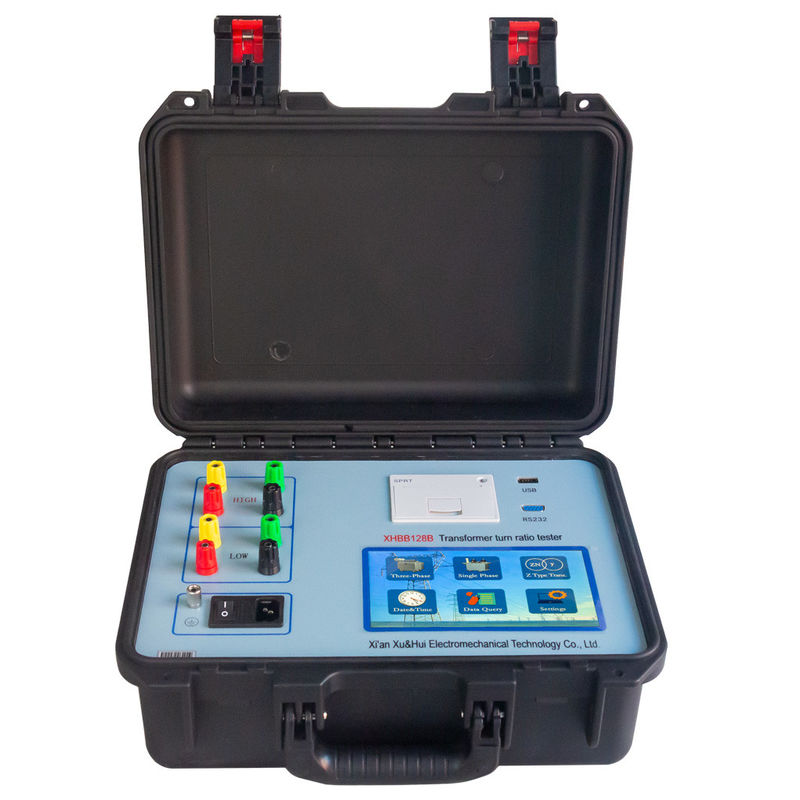

XHBB128B ¢ Dreiphasen-Transformator Drehverhältnis Tester
0.9·10000 Reichweite • ±0,1% Genauigkeit • Automatische Gruppenkennung 0·11
Der XHBB128B ist ein professioneller Drehverhältnis-Tester für Drehzahltransformatoren, der für die Inbetriebnahme, die Produktionstests und die vorbeugende Wartung von Leistungstransformatoren entwickelt wurde.Es misst das Drehverhältnis oder Spannungsverhältnis von Betriebstransformatoren, um die Richtigkeit der Wicklung zu überprüfenIm Gegensatz zu herkömmlichen Einphasenverhältnisbrücken mit nicht-intuitiven analogen Messungen, ist die Anlage in der Regel mit einem Anschluss an den Anschluss an den Anschluss ausgestattet, der den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss an den Anschluss erzeugt.Die XHBB128B verwendet eine dreiphasige Präzisionsumrichter-Stromversorgung, die schnellDas Gerät identifiziert automatisch Transformator-Leitergruppen (011),unterstützt bis zu 99 Tapping-Positionen einschließlich asymmetrischer Tapping-Konfigurationen, und bietet eine umfassende Diagnoselösung, die den Vorschriften des Ministeriums für Elektrizität für präventive Tests entspricht.
Wesentliche Merkmale
- Stromversorgung für den Dreiphasen-Präzisionsumrichter:Ersetzt die einphasige Netzteilversorgung durch eine präzise dreiphasige Wechselrichterquelle, wodurch die harmonische Störung des Netzes für gleichbleibend genaue Messungen auch bei Betrieb von Generatoren beseitigt wird.
- Automatische Verkabelungsgruppen-Identifikation:Automatische Identifizierung von Transformatoranschlussgruppen 011 mit Dreiphasenausgang und gleichzeitige Messung von Phasenwinkeln für eine vollständige Wickelkonfigurationsanalyse.
- Die Daten sind in der Tabelle 1 aufgeführt.Unterstützt Z-Typ, Richter, Erdung, elektrische Öfen, Phasenverschiebung, Gleichgewichtstransformatoren und andere spezialisierte Transformatorentypen mit den umfassendsten verfügbaren Messparametern.
- Bis zu 99 Tipppositionen:Nach Eingabe der Nennparameter berechnet das Gerät automatisch Verhältniswerte, Fehlerprozentsätze,und präzise Steckwechselpositionen, einschließlich asymmetrischer Steckkonfigurationen, bei denen die Steckkontaktposition nicht allein durch einfache Spannungsmessung bestimmt werden kann.
- 7-Zoll-HD-Touchscreen:Hochwertige Farb-LCD mit modularer Anzeige und intuitiven Schritt-für-Schritt-Anweisungen eliminieren die Notwendigkeit von Handbüchern beim Feldbetrieb.
- Umfassende Sicherheitsmaßnahmen:eingebauter Hoch-/Niedrigspannungs-Rückschaltschutz, Kurzschlussschutz zwischen den Drehungen, Fehlerschutz gegen einen Stoßwechsel,und Ausgangs- und Vollschaltschutz für maximale Instrumentenstabilität.
- Datenübertragung über mehrere Schnittstellen:Integrierter thermischer Drucker, USB-Flashlaufwerk-Schnittstelle und RS232-Serieanschluss für papierlose Bürointegration und flexibles Datenmanagement.
- Gefahrloser Einsatzbereiter GehäuseMultifunktionales Kunststoffgehäuse mit Kälte- und Temperaturbeständigkeit, versiegeltem wasserdichtem Design und Tropfen-/Schockbeständigkeit für zuverlässige Feldversuche in anspruchsvollen Umgebungen.
Technische Spezifikation
| Parameter |
Spezifikation |
| Prüfbereich |
0.9 ¢ 10000 |
| Messgenauigkeit |
±0,1% + 2 Stellen (0,9 ¢ 500)
±0,2% + 2 Ziffern (501~2000)
±0,5% + 2 Stellen (2001 ¥10000) |
| Entschließung |
0.0001 mindestens |
| Ausgangsspannung |
Automatisch nach Last eingestellt |
| Betriebsstromversorgung |
AC220V ± 10%, 50 ± 1 Hz |
| Umgebungstemperatur |
-10°C bis +40°C |
| Relative Luftfeuchtigkeit |
≤ 85%, keine Kondensation |
| Gastgeberdimensionen |
360 × 290 × 170 mm |
| Abmessungen der Kabelboxen |
360 × 290 × 170 mm |
| Hostgewicht |
50,9 kg |
| Gewicht der Kabelbox |
5.65 kg |
| Anzeige |
7-Zoll-HD Farb-Touchscreen LCD, digitale Hintergrundbeleuchtung |
| Datenschnittstellen |
Eingebetteter thermischer Drucker, USB-Speicher, RS232-Seriekommunikation |
| Maximaler Anschlag |
99 (unterstützt asymmetrische Anschlagkonfigurationen) |
Messmöglichkeiten
Drei-Phase-Messung
Gleichzeitige Drei-Phase-Verhältnisprüfung • Gruppen-Auto-Identifizierung 011
Schließen Sie die Hoch- und Niederspannungs-Seitenprüfleitungen (gelb/grün/rot/schwarz) an die entsprechenden A/B/C/O-Terminals an. Nach Eingabe der Nennwerte für hohe und niedrige Spannung, gleicher Anschlussstufe,und Typ der Berührung, misst das Gerät automatisch das Drehverhältnis der drei Phasen, berechnet Fehlerwerte für jede Phase, identifiziert die Anschlussgruppe des Transformators und zeigt die genaue Position des Steckschalters an.Der Test ist in Sekunden abgeschlossen mit allen Ergebnissen auf dem 7-Zoll-Touchscreen angezeigt.
Einphasenmessung
Einphasen-Transformator-Verhältnisprüfung • Präzisionsgenauigkeit
Bei Einphasen-Transformatoren oder Phase-für-Phase-Prüfung ist der Einphasen-Messmodus auszuwählen.Das Gerät wendet die Prüfspannung auf das festgelegte Phasenpaar an und misst das genaue Drehverhältnis mit dem gleichen ±0Ideal für einphasige Verteiltransformatoren, Instrumententransformatoren und detaillierte Phase-für-Phase-Diagnostikuntersuchungen.
Messung des Z-Typ-Transformators
Spezialisierte Zigzag-Transformatorentests • Phasenwechsel- und Gleichgewichtsanalyse
Spezieller Messmodus für Z-Transformatoren (Zig-Zag-Transformatoren), Gleichstelltransformatoren, Erdungstransformatoren, Elektroöfentransformatoren, Phasenverschiebungstransformatoren und Gleichgewichtstransformatoren.Das Gerät verwendet spezielle Anregungssequenzen und Messalgorithmen, die auf die einzigartigen Wickelkonfigurationen dieser Transformatorentypen zugeschnitten sind., die in einem tragbaren Prüfer die umfassendsten Messparameter liefern.
Prüfung des Arbeitsablaufs
- Verbinden von TestleitungenConnect the high-voltage side leads (A/B/C/O) to the transformer HV terminals and low-voltage side leads (a/b/c/o) to the LV terminals following the on-screen wiring diagram for the selected transformer type.
- EingangsparameterGeben Sie auf dem 7-Zoll-Touchscreen die Nennwerte für hohe und niedrige Spannung des Transformators, gleiche Tapping-Ebene (Tapping-Distanz) und Tapping-Typ ein.Das Gerät speichert diese Parameter für die automatische Fehler- und Positionsberechnung an allen Steckpunkten.
- Wählen Sie den Messmodus ausJe nach Prüftransformator kann zwischen drei- oder einphasigem oder Z-Messmodus gewählt werden.
- Durchführung der MessungDer Dreiphasen-Genauigkeitsumrichter-Stromversorgung wird die Prüfspannung angewendet, und das Gerät erfasst Verhältniswerte, Fehlerprozentsätze, Phasenwinkel,gleichzeitig die Identifizierung der Verkabelungsgruppe.
- Ergebnisse speichern, drucken oder exportierenÜberprüfung der Ergebnisse auf dem Touchscreen. Speichern Sie Daten auf einem USB-Stick, drucken Sie sie über den integrierten Wärmedrucker oder übertragen Sie sie über RS232 auf einen PC zur Erstellung und Archivierung von Berichten.
Anwendungen
•Herstellung von Krafttransformatoren:Prüfungen von Halb- und Fertigleistungstransformatoren an der Produktionslinie zur Überprüfung der Richtigkeit des Drehverhältnisses, der Funktionalität des Steckers und der Wickelkonfiguration vor der Fabrikübernahme und -versand.
•Transformatoren in Betrieb nehmen und installieren:Überprüfung vor Ort von neu installierten Transformatoren vor der Energiezufuhr und Erstellung von Basisverhältnisdaten für zukünftige Vergleiche bei der vorbeugenden Wartung.
•Präventive Wartung und Diagnose:Routineprüfungen gemäß den Vorschriften des Ministeriums für Elektrizität zur Prävention von Kurzschlüssen zwischen Drehungen, Verschlechterungen des Schaltwerks und Wicklungsfehlern, bevor sie zu einem Ausfall des Transformators führen,
•Substation und industrielle Prüfung:Umfassende Verhältnisanalyse von Verteilungs-, Strom- und Spezialtransformatoren in Umspannwerken, Industrieanlagen, erneuerbaren Energieanlagen und Bergbau.
Häufig gestellte Fragen
F1: Welche Transformatortypen kann der XHBB128B testen?
Der XHBB128B ist mit nahezu allen Transformatortypen kompatibel, einschließlich Standard-Drei- und Einphasenstromtransformatoren, Verteilungstransformatoren, Z-Typ- (Zigzag) -Transformatoren,Strahltransformatoren, Erdungstransformatoren, Elektroöfen-Transformatoren, Phasenverschiebungstransformatoren und Gleichgewichtstransformatoren.Das Gerät unterstützt die Verkabelungsgruppen 011 mit automatischer Identifizierung und kann Leitungswechsler mit bis zu 99 Positionen messen, einschließlich asymmetrischer Klopfkonfigurationen.
F2: Wie verbessert die Dreiphasen-Genauigkeitsumrichter-Stromversorgung die Genauigkeit?
Bei herkömmlichen Verhältnisprüfern wird einphasiger Netzteil verwendet, der eine harmonische Verzerrung enthält, die die Messgenauigkeit beeinträchtigt.Der XHBB128B verwendet als Messquelle eine selbstgefertigte Dreiphasen-Präzisionsumrichter-Stromversorgung. Dies eliminiert die elektrischen Harmonikstörungen vollständig und sorgt für eine konstante Genauigkeit von ±0,1%.Die Messqualität ist völlig unberührt, da die Prüfspannung unabhängig synthetisiert wird..
F3: Kann das Gerät Kurzschlüsse zwischen den Drehungen erkennen?
Eine der wichtigsten diagnostischen Fähigkeiten des XHBB128B ist der Nachweis von Kurzschlüssen in Transformatorwicklungen.der effektive Drehverhältnis weicht vom Nennwert abDas Gerät misst das tatsächliche Verhältnis mit einer Auflösung von 0,0001 und vergleicht es mit dem erwarteten Wert, wobei jede Abweichung, die die normale Toleranz übersteigt, markiert wird.In Kombination mit dem eingebauten Kurzschlussschutz des Messgeräts während der Prüfung, bietet es sowohl Diagnosefähigkeiten als auch Betriebssicherheit.
F4: Wie funktioniert die Positionsidentifizierung des Klopfwechsels bei asymmetrischem Klopfen?
Nach Eingabe der Nennwerte für hohe und niedrige Spannung, gleicher Anschlussleistung (z. B. 1,25% für einen 110 ± 8 × 1,25%-Transformator) und Anschlussart (Anzahl der Positionen)Das Gerät berechnet automatisch das erwartete Verhältnis für jede SteckdoseWährend der Messung wird das gemessene Verhältnis mit allen berechneten Positionen verglichen und genau ermittelt, auf welchen Knopf der Wechselrichter eingestellt ist.Dies funktioniert auch für Transformatoren, wo die bewertet Tap Position ist nicht am Mittelpunkt, und für asymmetrische Anschlusskonfigurationen, bei denen die Spannungsverhältnisse über die Positionen hinweg nichtlinear sind.
F5: Wie sind die Kaufbedingungen und was ist im Paket enthalten?
Der XHBB128B wird als komplettes, einsatzfertiges Gerät geliefert, das das Hauptprüfgerät (360×290×170mm, 5,9 kg), eine separate Kabelbox (gleiche Abmessungen, 5,65 kg) mit allen HV- und LV-Prüfleitungen enthält.Stromkabel, Erdungskabel, USB-Flash-Laufwerk und Wärmedruckerpapier.Jede Einheit ist in einem robusten, multifunktionalen Kunststoffgehäuse verpackt, das kalt/temperaturbeständig ist, versiegelt wasserdicht und anti-Tropfen/Schock geschützt. XZH TEST bietet Standard-Herstellergarantie mit optionale erweiterte Abdeckung. Mindestbestellmenge ist 1 Einheit mit T / T Zahlungsbedingungen.
