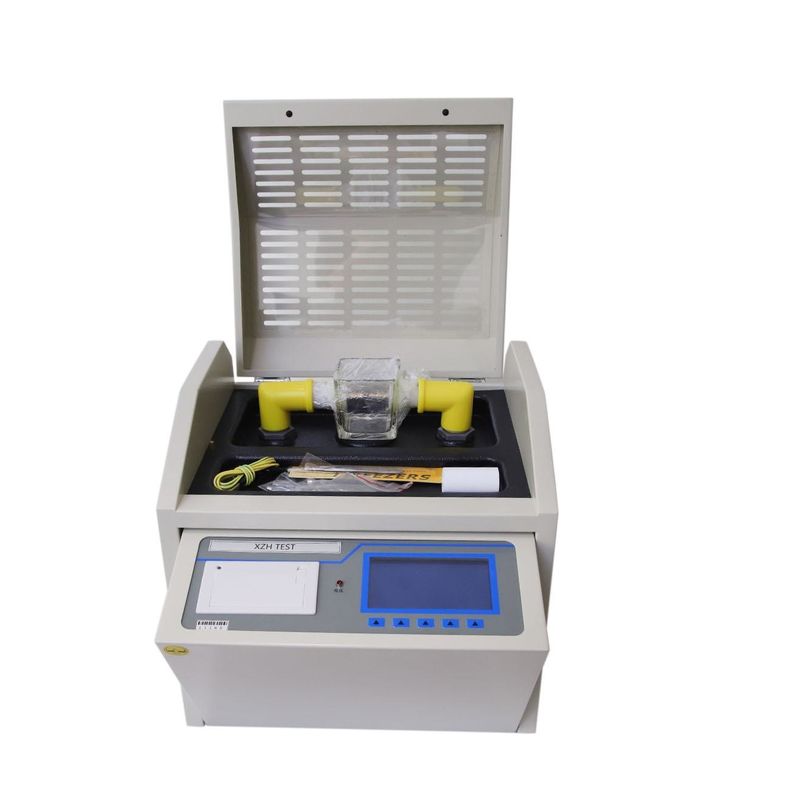

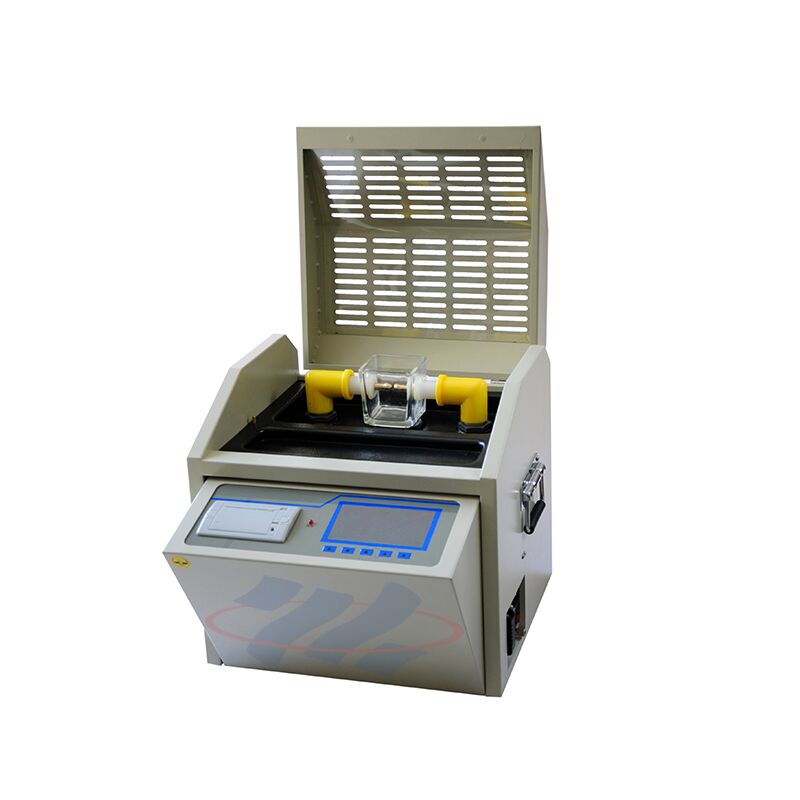

Tragbare Transformator Isolierung Öl Dielektrische Festigkeit Tester 80kV BDV Automatische Multi-Standard

Die Prüfung der dielektrischen Durchschlagsspannung (BDV) misst die Spannung, bei der Isolieröl seine Isoliereigenschaften verliert und elektrischen Strom durchlässt. Transformatorenisolieröl dient sowohl als elektrischer Isolator als auch als Kühlmedium. Wenn Öl altert oder mit Feuchtigkeit, Partikeln oder gelösten Gasen kontaminiert wird, nimmt seine dielektrische Festigkeit ab. Regelmäßige BDV-Tests sind eine kritische vorbeugende Wartungsmaßnahme, die hilft, Ölalterung zu erkennen, bevor sie zu einem Ausfall der Transformatorisolierung führt, und ermöglicht einen geplanten Ölwechsel oder eine Aufbereitung anstelle von Notfallreparaturen.

Das XHYY102 ist mit vier Standard-Testmethoden vorprogrammiert: GB507-1986 und GB507-2002 (chinesische nationale Standards für die dielektrische Festigkeit von Isolieröl), DL/T429 (chinesischer Standard der Elektroindustrie) und IEC156 (internationaler Standard für die Durchschlagsspannung von Isolieröl). Ein fünfter anpassbarer Modus ermöglicht es Benutzern, ihre eigenen Testparameter zu definieren. Diese Multi-Standard-Fähigkeit macht das Instrument sowohl für chinesische Testanforderungen als auch für internationale Anwendungen geeignet.

Herkömmliche Öl-BDV-Tester messen die Durchschlagsspannung auf der Niederspannungsseite des Hochspannungstransformators und berechnen den Hochspannungswert durch eine Verhältnisumrechnung, was zu Fehlern durch Ungenauigkeiten des Transformatorverhältnisses und der analogen Signalaufbereitung führt. Das einzigartige Hochspannungs-Seitensampling-Design des XHYY102 misst die Prüfspannung direkt am Ausgang und leitet sie direkt in den A/D-Wandler. Dies eliminiert alle Zwischen-Analogkonversionsfehler und führt zu einer genaueren und wiederholbareren Gesamtgenauigkeit von ±3%.

Die XHYY102-Serie ist in Einzel-, Drei- und Mehrbecherkonfigurationen erhältlich. Einzelbecher-Modelle sind ideal für gelegentliche Tests oder den Felddienst, bei denen Portabilität und Kosten im Vordergrund stehen. Drei-Becher-Modelle erhöhen den Durchsatz, indem sie sequentielle Tests mehrerer Ölproben ermöglichen, ohne das Fach zwischen den Tests zu öffnen, und eignen sich für den routinemäßigen Laborgebrauch. Mehr-Becher-Konfigurationen maximieren die Produktivität für Hochvolumentests wie die Qualitätskontrolle bei der Transformatorenherstellung und unabhängige Prüflabore. Alle Konfigurationen verwenden die gleiche Kernmesstechnologie und Genauigkeit.

Jedes XHYY102 wird als komplettes Kit geliefert, das das Hauptprüfgerät, spezielle Glasölbecher (gemäß gewählter Konfiguration), Netzkabel, Erdungskabel, Thermodruckerpapier und eine Bedienungsanleitung enthält. Die Standardlieferzeit beträgt 5–8 Werktage. Das kompakte, tragbare Design (465×385×425 mm) ist in verstärkter Verpackung verpackt. XZH TEST bietet eine standardmäßige Herstellergarantie mit optionaler erweiterter Abdeckung. Die Mindestbestellmenge beträgt 1 Einheit mit T/T-Zahlungsbedingungen. Benutzerdefinierte OEM-Branding- und Mehrsprachschnittstellenoptionen sind für Großbestellungen verfügbar.
