XHGX507 Kabelfehlerortungsgerät für präzise und schnelle Tests

Produktdetails:

Ausführliche Information

Modell Nr.:

XHGX507

Individualisiert:

Individualisiert

Transportpaket:

aus Holz

Spezifikation:

72.5x43x21cm

Handelsmarke:

XZH-Test

Ursprung:

China Xi'an

Versorgungsmaterial-Fähigkeit:

100 Stücke /year

Anpassung:

Erhältlich

Dienstleistungen nach dem Verkauf:

Garantiebescheinigung

Gewährleistung:

1 Jahr

Hervorheben:

High Light

Hervorheben:

XHGX507 Kabelfehlerortungsgerät

Kabelfehlerortungsgerät XHGX507

Produkt-Beschreibung

Produkteinführung

XHGX507 Kabelstörung umfassender Tester (Kabel- und Rohrortungsgerät)
Beschreibung:
Unser Unternehmen engagiert sich seit langem in der Forschung zur Kabelstörungsprüfung. Der intelligente Kabelstörungstester wird von Tausenden von Anwendern eingesetzt und genießt einen hohen Ruf im Bereich der Stromkabelprüfung. Der vom Unternehmen nach dem neuesten Konzept entwickelte XHGX507 Kabelstörung umfassende Tester eignet sich besonders zur schnellen und genauen Ortung von Isolationsfehlern zwischen Kabel und Erde, zur (Live-)Pfadfindung, Kabelidentifizierung und Tiefenortung.
Der XHGX507 Kabel- und Rohrortungsgerät wurde auf der Grundlage des elektromagnetischen Induktionsverfahrens und der Anwendung des Kommunikationsprinzips entwickelt. Enthält eine benutzerfreundlichere Gestaltung in der Anwendung. Das große LCD-Display zeigt die Signalstärke an, und die Balken, Pfeile und Sprachansagen erleichtern dem Bediener die Bestimmung des Standorts des Kabels unter der Erde und des Fehlerpunkts. Eine Person kann alle Operationen ausführen.
Der XHGX507 Kabelstörung umfassende Tester (Kabel- und Rohrortungsgerät) kann verwendet werden, um den Kabelpfad (live oder ungeladen) und die Identifizierung zu finden, aber auch, um den direkt vergrabenen Kabelfehler zu finden. Er kann Aufgaben erledigen, die früher nur mit mehreren Gerätesätzen möglich waren.
Der XHGX507 Kabelstörung umfassende Tester ändert das traditionelle Konzept der Kabelstörungsortung. Er benötigt keine Hochspannungsprüfgeräte, Wechselstromversorgung und Wellenformanalyse. Die Verdrahtung ist einfach und übersichtlich, und die Anwendungsmethode ist leicht zu erlernen. In der Vergangenheit, als wir nach dem Kabelpfad suchten und das Kabel identifizierten, war es notwendig, die Stromausfall des Kabels zu testen, und einige laufende Kabel konnten nicht abgeschaltet werden, so dass es leicht das Problem der Suche und Identifizierung des Pfades des Live-Kabels lösen kann. Es kann auch direkt den Pfad und die Identifizierung von 50Hz Live-Kabeln finden.

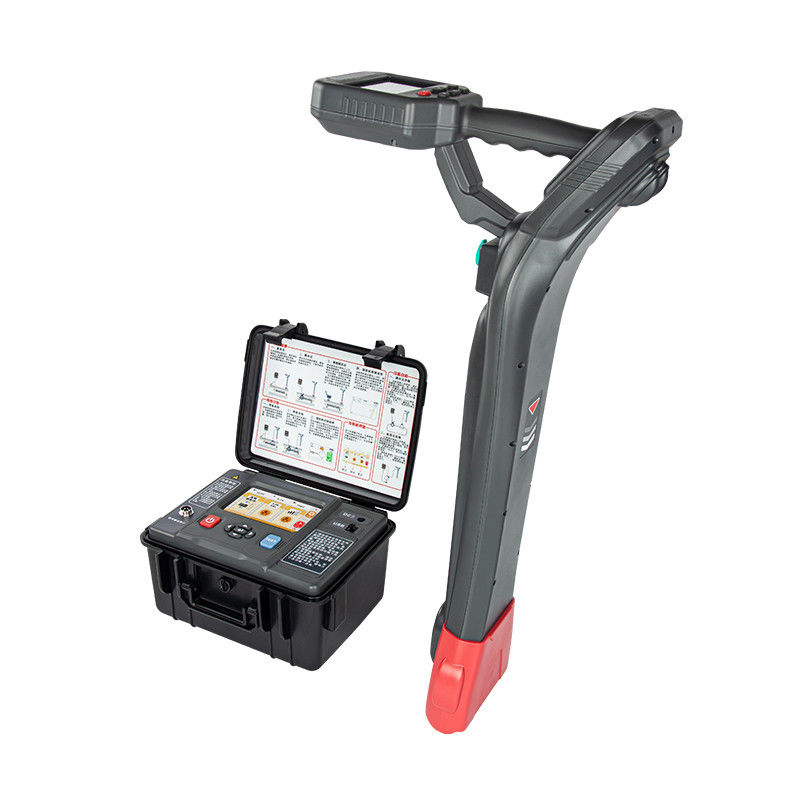

XHGX507 Kabelfehlerortungsgerät für präzise und schnelle Tests 0

Instrumentenmerkmale:

All-Digital-Ortungsgerät, klare Anzeige und zuverlässige Ortung
Tragbar und leicht, einfach zu bedienen, schnell zu finden
Eingebauter Akku, für Tests ist keine Netzstromversorgung erforderlich
Mit Anzeige der Kabelverlegetiefe, Stromanzeige
Großes LCD-Grafikdisplay, während des Tests sind keine Kopfhörer erforderlich
Eingebautes Ohmmeter kann den Kabelschleifenwiderstand messen
Mit zwei Funktionen der Kabelortung und Fehlerfindung
Isolationsfehler zur Erde bis zu 2 MΩ können gefunden werden
Mit Hintergrundbeleuchtung, um sich an den Nachtbetrieb anzupassen

Alles Zubehör

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Technische Spezifikation
Sender

Arbeitsfrequenz	Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz)
Arbeitsmodus	Direktanschlussmethode, Kopplungsmethode (Zangenmethode), Induktionsmethode
Passende Last	5 Ohm-3000 Ohm
Impedanzanzeige	5 Ziffern
Überhitzung und Überstrom	automatischer Schutz
Leistungsausgang	niedrige Stufe, mittlere Stufe, hohe Stufe. Max. 10W

Empfänger

Arbeitsfrequenz	Niederfrequenz (815 Hz), Mittelfrequenz (8 kHz), Hochfrequenz (33 kHz), Hochfrequenz (83 kHz), Passive Frequenz 50 Hz
Antennenmodus	Talmethode (Nullwertmodus), Scheitelpunktmethode (Spitzenmodus), Schrittspannungs- Methode und Zangenstrommethode (A-Rahmen)
Stromanzeige	zeigt den Effektivstromwert des zu prüfenden Kabels an (Einheit: mA)
Arbeitstemperatur	-10°C+55°C
Leistungsanzeige	Grafikanzeige
Akkulaufzeit	Dauerbetrieb > 8 Stunden: intermittierender Betrieb > 16 Stunden
Signalstärkeanzeige	Leiterdiagramm, digitaler Bereich 0-999
Verstärkungsregelung	manuelle Einstellung, Dynamikbereich von 100 dB
Erkennungstiefe	Die maximale Erkennungstiefe beträgt ca. 10 Meter
Maximale Erkennungsentfernung	Das Kabel mit guter Isolierung kann bis zu 15 km in der Direktanschlussmethode betragen Tiefenmessung
Drücken Sie die Tiefentaste, um drei Ziffern anzuzeigen, die maximale Tiefe kann	bis zu 10 Meter gemessen werden Genauigkeit
Niederfrequenz: ±(1-5)%≤2,5 m Hochfrequenz: ±(5-12)%≤2,5 m	Anwendung: Kabelpfaddetektion

Niederspannungskabel zur Erdung von Niederohmwiderstandsfehlern erkennen

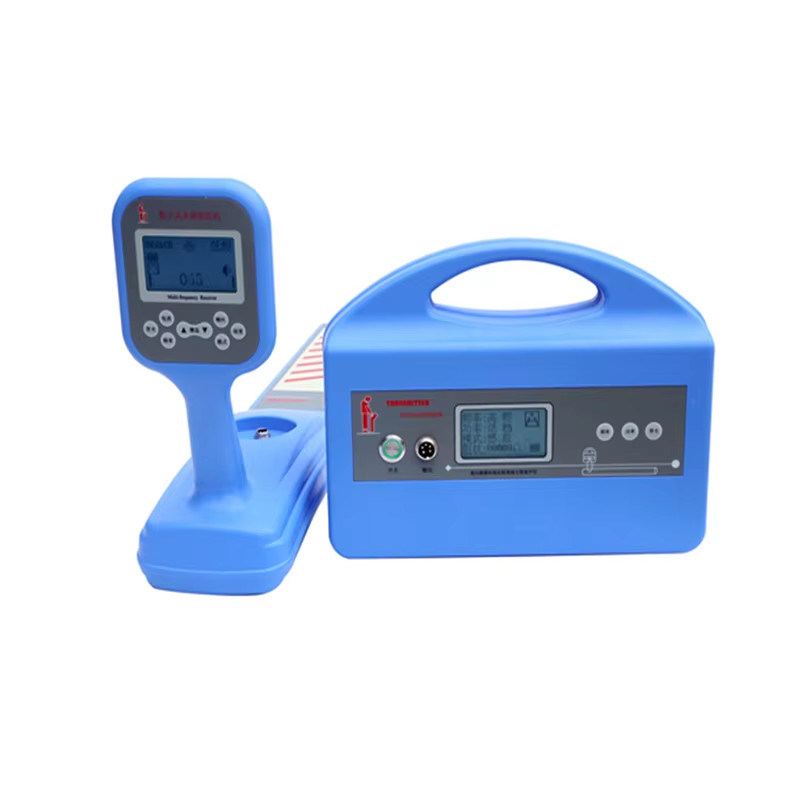

XHGX507 Kabelfehlerortungsgerät für präzise und schnelle Tests 4
