Produktbeschreibung
Der Untergrundkabel-Rohrortungsgerät XHGX507B wurde von Tausenden von Anwendern im Stromkabeltest eingesetzt und genießt in diesem Bereich einen hohen Ruf. Wir haben das neueste Konzept für die Entwicklung des Rohrortungsgeräts XHGX507B verwendet, insbesondere für die schnelle und genaue Ortung von Isolationsfehlern zwischen Kabel und Erde, (unter Spannung) zur Auffindung des Pfades, Tiefenortung und Kabelidentifizierung.
Merkmale
1. Kompass- und Richtungsanzeige: Visuelle Anzeige der Richtung der Rohrleitung und der Links- und Rechtsrichtung.
2. Messung der Stromrichtung zur Eliminierung von Störungen durch nahegelegene Leitungen (Teilfrequenzen).
3. Tiefen- und Strommessung.
4. Vollständig digitale hochpräzise Abtastverarbeitung: stabil und zuverlässig, ultrahohe Empfindlichkeit, extrem schmalbandiger Empfang, starke Störfestigkeit und kann die Netzfrequenz und harmonische Störungen benachbarter laufender Kabel und Rohrleitungen vollständig unterdrücken.
5. Erkennung laufender Kabel: Hochleistungs-Sendekaliber, Kopplung und Ausgabe von Signalen an das laufende Kabel in größtmöglichem Umfang.
6. Identifizierung von Kabeln/Rohrleitungen: Die Zange (optionales Zubehör) ist bequem und einfach zu bedienen, und das Identifizierungsergebnis wird eindeutig angegeben; sie kann verwendet werden, wenn die Verwendung der Zange unpraktisch ist.
7. Erdungsfehlerfindung: Verwenden Sie den A-Rahmen (optional), um den beschädigten Punkt der Rohrleitung zur Erdungsisolierung zu lokalisieren, und der Pfeil zeigt die Richtung des Fehlerpunkts an.
8. Mehrere Erkennungsfrequenzen: aktive Erkennung und passive Erkennung.
9. Mehrere Signalausgabemodi des Senders: Direktanschlussausgang, Zangenkopplung und Induktion.
10. Digitaler Leistungsverstärkerausgang des Senders, automatische Impedanzanpassung und automatischer Schutz.
11. Eingebauter Lithium-Ionen-Akku mit großer Kapazität, automatische Abschaltung bei Unterspannung, automatische Abschaltung (Empfänger) ohne Betrieb über einen längeren Zeitraum.
12. Das Gehäuse ist schön und fest, leicht und tragbar.
| XHGX507B |
Untergrundkabel-/Metallrohrortungsgerät |
Sie können 50 Hz oder 60 Hz auswählen
Produktparameter

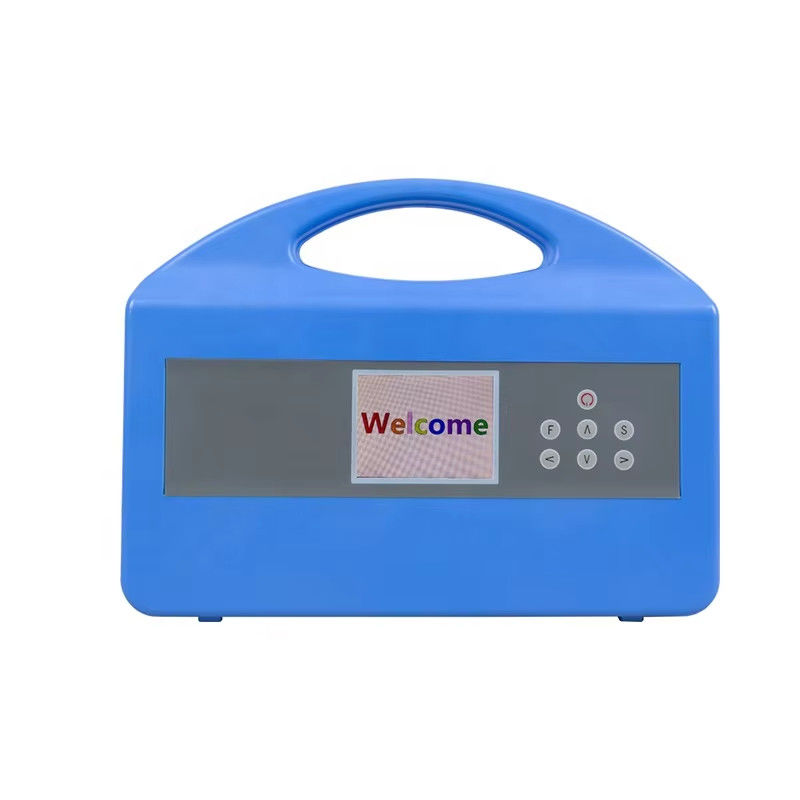

Senderspezifikationen:
1. Ausgabemodus: Direktanschlussausgang, Induktion, Zangenkopplung.
2. Ausgangsfrequenz: 348 Hz, 624 Hz, 1280 Hz, 1860 Hz, 512 Hz, 645 Hz, 820 Hz, 940 Hz, 6 kHz, 8 kHz, 9 kHz, 12 kHz, 33 kHz, 82 kHz, 200 kHz.
3. Ausgangsleistung: maximal 10 W, in 10 Stufen einstellbar, automatische Echtzeit-Impedanzanpassung.
4. Direktanschlussausgangsspannung: bis zu 200 Vpp.
5. Überlast- und Kurzschlussschutz.
6. Mensch-Maschine-Schnittstelle: 320×240 Punktmatrix-Flüssigkristallanzeige.
7. Eingebauter Akku: 6 18650 Lithium-Ionen-Akkus, nominal 12,6 V, 4,2 Ah.
Empfängerspezifikationen:
1. Eingangsmodus: eingebaute Empfangsspule, Identifizierungszange (optional), Fehlerprüfungs-A-Rahmen (optional).
2. Empfangsfrequenz:
Erkennungsfrequenz: 348 Hz, 624 Hz, 1280 Hz, 1860 Hz, 512 Hz, 645 Hz, 820 Hz, 940 Hz, 6 kHz, 8 kHz, 9 kHz, 33 kHz, 65 kHz, 82 kHz, 131 kHz, 200 kHz.
Netzfrequenz passive Erkennungsfrequenz: 50 Hz/60 Hz.
3. Rohrleitungserkennungsmodus: Breitspitzenmethode, Schmalspitzenmethode, Talmethode, Spitzentalmethode.
4. Kabelidentifizierungsmodus: Zange (optional) intelligente Identifizierung und Strommessung.
5. Mensch-Maschine-Schnittstelle: 480×272 Punktmatrix-Flüssigkristallanzeige.
6. Eingebauter Akku: 4 18650 Lithium-Ionen-Akkus, nominal 4,2 V, 8,2 Ah.
7. Positionierungsgenauigkeit: Tiefe 0-3 m (±5 %), Tiefe 3-12 m (±10 %)
8. Tiefenmessgenauigkeit: dreistellige Anzeige, die maximale Tiefe kann bis zu 12 Meter gemessen werden
9. Strommessgenauigkeit: 1 mA
10. Maximale Erkennungsentfernung: Das Kabel mit guter Isolierung in der Direktanschlussmethode kann bis zu 15 km erreichen
Sonstiges
1. Volumen: Sender 320×240×90 mm, Empfänger 670×128×310 mm.
2. Qualität: 1,9 kg für den Sender und 1,4 kg für den Empfänger.
3. Ladegerät: Eingang AC100~240V, 50/60Hz, Ausgang DC4.2V-1A, Ausgang DC12.6V-1A.
4. Betriebsbedingungen: Temperatur: -10ºC-40ºC, Luftfeuchtigkeit 5-90 % RH, Höhe <4500 m.
