Unterirdischer Kabelfehlerortungsgerät Industriequalität Touchscreen Kabelfehlerprüfer

Produktdetails:

Zertifizierung:	CE, ISO

Ausführliche Information

Zertifizierung:

CE, ISO

Modell Nr.:

XHGG502

Individualisiert:

Individualisiert

Farbe:

Schwarz

Transportpaket:

Holzkiste mit Schaumstoff im Inneren

Handelsmarke:

XZH-Test

Ursprung:

China Xi'an

Versorgungsmaterial-Fähigkeit:

1000 Stück/Jahr

Anpassung:

Erhältlich

Dienstleistungen nach dem Verkauf:

Gewährleistung

Gewährleistung:

1 Jahr

Hervorheben:

High Light

Hervorheben:

Unterirdischer Kabelfehllocator

Industriequalität Kabelfehlerprüfer

Produkt-Beschreibung

Der unterirdische Kabelfehllocker XHGG502 tdr verwendet einen 12,1-Zoll-Touch-All-in-One-Computer in industrieller Qualität und eine einfache Betriebssoftware-Schnittstelle zur Erforschung von Mensch-Computer-Interaktionsprüfungen.Einführung von integrierten Schaltungen und Geräten in industrieller Qualität, eingebaute Lithium-Ionen-Batterie mit großer Kapazität, stabil und zuverlässig und einfach zu bedienen.
Dieser Kabelfehltester ist ein spezielles Gerät zur Messung und Analyse des Zustands und der Fehlerdistanz von Stromkabeln.Dieser Kabel Fehler Tester nimmt die Kombination aus moderner elektronischer Technologie und Computertechnologie, um Signalfilterung zu realisieren, Erfassung, Datenverarbeitung, grafische Anzeige, grafische Analyse, um die Kabelgeschwindigkeitsmessung, Kabellängeprüfung, Kabelfehlentfernungsprüfung abzuschließen.
Dieser Kabelfehlermessgerät eignet sich für Niedrigwiderstand, Kurzschluss, Offenkreis und Trennschlussfehler von Stromkabeln, Hochfrequenzkoaxikabeln, Straßenbeleuchtungskabeln,und vergrabene Drähte aus verschiedenen Materialien mit verschiedenen Sektionen und verschiedenen Medien, sowie Leckagen mit hohem Widerstand und Blinken mit hohem Widerstand.
Bitte kontaktieren Sie uns für weitere Informationen.

Produktbezeichnung	Vorortung von Untergrundkabelfehlern (TDR)
Modell	XHGG502
MOQ	1 Einheit
Hauptfunktion	Für die Grobdistanzmessung von Untergrundkabelverletzungen
Datenprobenquote	60 MHz, 120 MHz, 240 MHz, 400 MHz
Prüfentfernung	> 60 km
Die Prüfkabellänge ist festgelegt	<1Km (kurze Strecke);<3Km (mittlere Strecke);>3Km (lange Strecke)
Amplitude des Pulsens	400 Vpp
Breite des Pulsens	0.1uS und 2uS
Leseauflösung	0.1m
Genauigkeit der Systemprüfung	weniger als 0,5 m
Impulskopplung widersteht Spannung	38 kVDC
Arbeitsbedingungen	Temperatur -25 °C bis +55 °C, relative Luftfeuchtigkeit 85%, Luftdruck 750 ± 30 mmHg.
Messmethode	Niedrigspannungspulsmethode, Hochspannungspuls-Flashover-Methode, Mehrspulsmethode

XHGG502 ARC Kabelfehlervorortung
Genaue und schnelle Erkennung des Haupteinschlussausfalls von Stromkabeln mit Spannungsniveaus von 35 KV und darunter; Kalibrierung der Kabellänge; ungefährer Test der Fehlerdistanz des Kabels

Vor-Location von Kabelfehlern mit dem Reflektometer XHGG502 auf der Grundlage der

Niederspannungspulsreflexionsmethode (TDR),
Hochspannungs-FlashoverVerfahren (z. B. ICE, DECAY),
Bogenreflexions-Impulsreflexionsmethode (ARC)Einfach- und ARC-Mehrsprung)

Kabelfehlervorortung

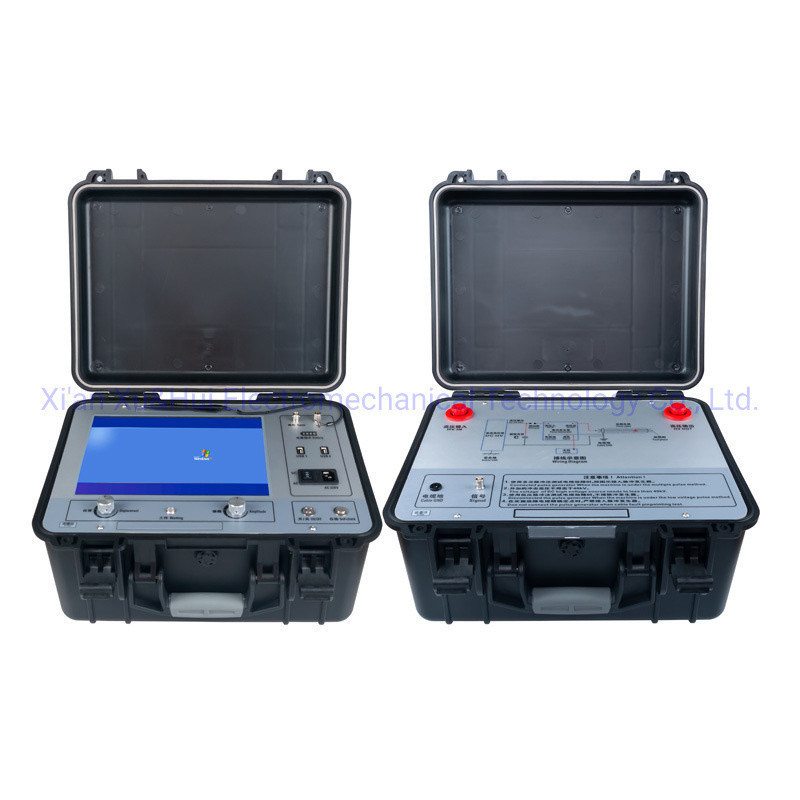

XHGG502: Für die Prüfung der Fehlerdistanz des Kabels ist ein Host und ein Kopplungsgerät einzubeziehen

Bitte kontaktieren Sie uns für weitere Informationen und Service.Kabelfehlervorherstellung: mit dem Reflectometer XHGG502 auf Basis der Niederspannungs-Impulsreflexionsmethode (TDR) und der Hochspannungsabfall-Flashover-Methode (DECAY),Lichtbogenreflexionsmethode (einfach/mehrfach).

Unterirdischer Kabelfehlerortungsgerät Industriequalität Touchscreen Kabelfehlerprüfer 1

Es gibt drei Testmodi von XHGG502, Niederspannungspulse, Hochspannungspuls, ARC-Mehrsprung.
Die folgende Abbildung zeigt die mit dem ARC-Mehrschuss-Prüfmodus von XHGG502 gemessene Fehlerdistanz des Kabels.
Unterirdischer Kabelfehlerortungsgerät Industriequalität Touchscreen Kabelfehlerprüfer 2

Die folgende Abbildung zeigt die mit dem Hochspannungs-Flashover-Prüfmodus von XHGG502 gemessene Fehlerdistanz des Kabels

Die folgende Abbildung zeigt die Kabellänge oder den Kabel-Open-Circuit-Fehlabstand, gemessen unter Verwendung des Niederspannungspulsprüfmodus von XHGG502.Es ist nicht notwendig, den Hochspannungspulsgenerator anzubinden.Andere Prüfverfahren müssen in Verbindung mit einem Hochspannungspulsgenerator angewendet werden.

Unterirdischer Kabelfehlerortungsgerät Industriequalität Touchscreen Kabelfehlerprüfer 4
