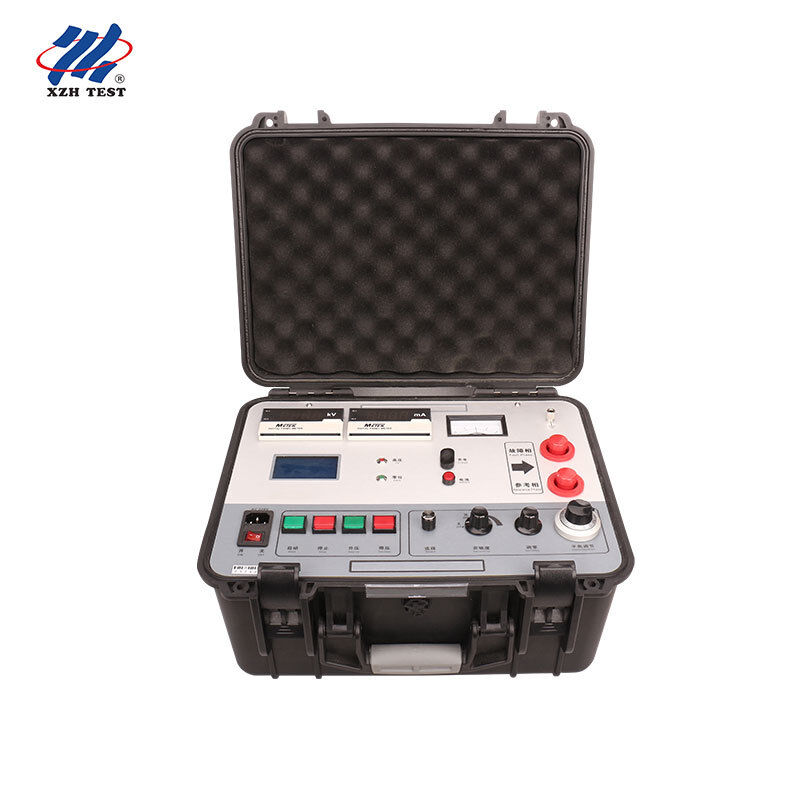

7500V Hochspannungs-Brückenmethode-Kabelmantelfehler-Tester zur präzisen Ortung von Isolationsdurchschlägen| XHHG521A

7500V Hochspannungs-Brückenmethode-Kabelmantelfehler-Tester zur präzisen Ortung von Isolationsdurchschlägen| XHHG521A

Produktdetails:
Herkunftsort: China
Markenname: XZH TEST
Zertifizierung: CE ISO
Modellnummer: XHHG521A
Ausführliche Information
Herkunftsort:
China
Markenname:
XZH TEST
Zertifizierung:
CE ISO
Modellnummer:
XHHG521A
Produktname:
Kabelfehler-Vorortungsgerät
Nullastspannung:
≥ 7500V
Kurzschlussstrom:
≥ 40mA
Funktionierendes Netzteil:
Wechselstrom 220 V ± 10 % 50 Hz ± 1 Hz
Hervorheben:

High Light

Hervorheben:

7500V Hochspannungs-Brückenprüfgerät

,

Mantelfehler-Vorortungsgerät

,

Murray-Brücken-Kabelprüfgerät

Trading Information
Min Bestellmenge:
1 Einheit
Preis:
Verhandlungsfähig
Verpackung Informationen:
Holzverpackungen
Lieferzeit:
5-8 Werktage
Zahlungsbedingungen:
T/T
Versorgungsmaterial-Fähigkeit:
2000 Einheiten pro Jahr
Produkt-Beschreibung
7500V HV-Brückenmethode-Stromkabel-Außenmantelfehler-Tester|XHHG521A
Produktübersicht

Das XHHG521A ist ein Präzisions-Kabelmantel-Fehler-Vorortungsgerät, das auf dem MURRAY-Brückenprinzip basiert und für Stromverteilungs- und Übertragungsnetze entwickelt wurde, bei denen die genaue Identifizierung von Isolationsfehlern des Außenmantels für die Systemzuverlässigkeit entscheidend ist. Das Instrument lokalisiert Durchbruchpunkte bei allen Draht- und Kabeltypen, einschließlich Vor-Durchbruch-Fehlerstellen, die niedrige Isolationswiderstandswerte aufweisen, aber noch keine servicebeeinträchtigenden Fehler unter normaler Betriebsspannung verursacht haben.

Im Kern verwendet das XHHG521A einen elektrischen Spannungsregler, der mit einem R-Typ-Transformator gekoppelt ist, um eine stabilisierte Hochspannungs-Konstantstromquelle zu erzeugen. Der Bediener steuert die Spannungsausgabe über eine Tastenschnittstelle, während ein Präzisions-Mehrgangpotentiometer eine feine Abgleichung ermöglicht. Der Brückenabgleichpunkt wird durch ein Null-Mittel-Galvanometer angezeigt, und das Instrument berechnet automatisch die Fehlerentfernung, nachdem der Bediener die bekannte Kabellänge eingegeben hat. Alle Bedienelemente und die Anzeige der Fehlerentfernung sind auf der Frontplatte zentralisiert, um einen intuitiven Arbeitsablauf für einen einzelnen Bediener zu ermöglichen.

Kernvorteile: Vollbereichsmessung ohne tote Winkel, Empfindlichkeit für Fehler mit hohem Widerstand, automatische Entfernungsberechnung und praxiserprobte Zuverlässigkeit bei kurzen und langen Kabelabschnitten.

Hauptmerkmale

Murray-Brückenprinzip mit Hochspannungsquelle — Die Brückenmethode misst das Widerstandsverhältnis zwischen dem Fehlerpunkt und den Kabelenden unter Hochspannungs-Konstantstromanregung. Im Gegensatz zu Pulsreflexionsmethoden (TDR) behält sie die volle Empfindlichkeit über die gesamte Kabellänge bei, ohne tote Winkel am Anfang und ohne entfernungsabhängige Signalabschwächung.

Automatische Berechnung der Fehlerentfernung — Nachdem der Bediener die Kabellänge am Potentiometer der Frontplatte eingestellt und die Brücke abgeglichen hat, berechnet und zeigt das Instrument automatisch die genaue Fehlerentfernung an. Dies eliminiert manuelle Berechnungsfehler und beschleunigt die Felddiagnose-Workflows.

Breitband-Nullindikator — Ein empfindliches Galvanometer mit groben und feinen Abgleichbereichen liefert eine klare visuelle Anzeige des Brückenabgleichs. Das zweibereichige Design ermöglicht einen schnellen groben Abgleich, gefolgt von einer präzisen Feinabstimmung, was die Messzeit verkürzt und gleichzeitig die Genauigkeit beibehält.

Ultrahohe Empfindlichkeit für Fehler mit hohem Widerstand — Bei einer Leerlaufspannung von 7500 V erkennt das XHHG521A Durchbruchpunkte mit hohem Widerstand, die Wellenreflexionsmethoden nicht identifizieren können, einschließlich Überschlagfehler, die eine anhaltende Lichtbogenaufrechterhaltung erfordern, Isolationsfehler an Kabelverbindungen und fortschreitende Wasserbaum-Degradation in XLPE-isolierten Kabeln.

Robuste Konstruktion in Industriequalität — Untergebracht in einem verstärkten Stahlgehäuse mit klarer Beschriftung der Frontplatte, hält das Instrument anspruchsvollen Umgebungsbedingungen stand. Der interne R-Typ-Transformator bietet eine ausgezeichnete Spannungsregelung und elektrische Isolierung und gewährleistet Messstabilität unter schwankenden Netzversorgungsbedingungen.

Technische Spezifikationen
Parameter Spezifikation
Leerlaufspannung ≥ 7500V
Kurzschlussstrom ≥ 40mA (dauerhaft); ≥ 100mA (Kurzzeitimpuls)
Positionierungsgenauigkeit ± (0,2% · L ± 1) Meter, wobei L = Gesamtkabellänge
Empfindlichkeit des Nullindikators Grober Bereich: 0–100%; Feiner Bereich: Feinabstimmung auf Null
Empfohlener Abgleichstrom 5–40mA für optimale Stabilität
Erkannte Fehlertypen Erdung mit hohem Widerstand, Überschlagdurchbruch, lineare Fehler an Verbindungen, Isolationsdegradation vor dem Durchbruch
Arbeitsstromversorgung AC 220V ± 10%, 50Hz ± 1Hz
Testmethode MURRAY-Brückenmethode mit HV-Konstantstromquelle
Betriebstemperatur -10°C bis +45°C
Luftfeuchtigkeit ≤ 85% RH (nicht kondensierend)
Erkennungsprinzip

Die MURRAY-Brücken-Schaltung bildet eine Wheatstone-Brücke, bei der ein Zweig aus dem fehlerhaften Kabelleiter plus dem Widerstand des Fehlerpfades besteht und der gegenüberliegende Zweig einen Referenzdraht plus einen kalibrierten variablen Widerstand enthält. Unter Hochspannungs-Konstantstromanregung stellt der Bediener das Präzisionspotentiometer so ein, bis das Galvanometer Null anzeigt, was den Brückenabgleich bedeutet. An diesem Gleichgewichtspunkt entspricht das Widerstandsverhältnis direkt dem Entfernungsverhältnis zwischen dem Fehlerpunkt und den beiden Enden des Kabels. Wenn die Gesamtkabellänge bekannt ist und eingegeben wird, berechnet das Instrument automatisch die genaue Fehlerentfernung.

Diese Methode bietet einen grundlegenden Vorteil gegenüber Zeitbereichs-Reflektometrie (TDR)-Techniken: Da sie elektrische Widerstandsverhältnisse und nicht die Laufzeit von Hin- und Rückimpulsen misst, bietet sie eine gleichmäßige Empfindlichkeit über die gesamte Kabellänge. Es gibt keine tote Zone in der Nähe der Testklemmen, keine Impulsdispersion bei langen Kabeln und keinen entfernungsabhängigen Auflösungsverlust. Diese Eigenschaften machen die HV-Brückenmethode einzigartig geeignet für die Diagnose kurzer Kabel, die Ortung von Fehlern in der Nähe und die präzise Identifizierung von Verbindungsfehlern.

Anwendungen

Stromverteilungsnetze — Lokalisierung von Außenmantelschäden an Mittelspannungs- (6–35kV) und Hochspannungs- (≥ 35kV) Erdkabeln, einschließlich XLPE-, PILC- und EPR-isolierten Typen. Wesentlich für die routinemäßige Zustandsbewertung und die Wiederherstellung nach Fehlern in städtischen Verteilungsnetzen.

Diagnose von Kabelverbindungen und -endstücken — Identifizierung von sich entwickelnden Isolationsfehlern an Kabelverbindungen und Endstücken, bevor diese zu katastrophalen Ausfällen führen. Die hohe Empfindlichkeit der Brückenmethode für Widerstandsfehler ermöglicht die Erkennung von Teilentladungen, die TDR-Methoden vollständig übersehen würden.

Werksabnahme und Inbetriebnahme — Überprüfung der Kabelintegrität während der Qualitätskontrolle in der Fertigung und nach der Installation bei der Inbetriebnahme. Durchführung von Integritätsprüfungen des Außenmantels an neu verlegten Kabelabschnitten vor der Spannungsbeaufschlagung.

Ergänzung zu TDR-Systemen — Einsatz zusammen mit TDR-basierten Kabelkabelfehlerortungsgeräten als Teil eines umfassenden Diagnosewerkzeugkastens. Verwenden Sie TDR für Fehler mit niedrigem Widerstand und offene Stromkreise; setzen Sie die HV-Brücke für Fehler mit hohem Widerstand, Überschläge und Fehler in der Nähe ein, bei denen die TDR-Leistung begrenzt ist.

Häufig gestellte Fragen
F1: Was ist das Arbeitsprinzip des XHHG521A Kabelmantel-Fehler-Testers?
Das XHHG521A arbeitet nach dem MURRAY-Brückenprinzip. Eine Hochspannungs-Konstantstromquelle regt das fehlerhafte Kabel an, und ein Präzisionspotentiometer stellt das Brückenverhältnis ein, bis das Galvanometer Null erreicht (Abgleich). An diesem Gleichgewichtspunkt entspricht das Widerstandsverhältnis zwischen den beiden Kabelarmen dem Entfernungsverhältnis zwischen dem Fehlerpunkt und den beiden Enden. Nachdem der Bediener die bekannte Kabellänge eingegeben hat, berechnet und zeigt das Instrument automatisch die genaue Fehlerentfernung an. Diese Methode bietet eine gleichmäßige Empfindlichkeit über die gesamte Kabellänge ohne tote Zone in der Nähe.
F2: Welche Spannungs- und Strompegel liefert das XHHG521A für Tests?
Das Gerät liefert eine Leerlaufspannung von ≥ 7500 V mit einem Kurzschlussstrom von ≥ 40 mA (dauerhaft) und ≥ 100 mA für Kurzzeitimpulse. Während der Brückenabgleichung liegt der empfohlene Betriebsstrombereich bei 5–40 mA für optimale Messstabilität und Genauigkeit. Die Hochspannungsausgabe wird per Knopfdruck gesteuert, wobei der R-Typ-Transformator eine ausgezeichnete Spannungsregelung und galvanische Trennung vom Wechselstromnetz bietet.
F3: Welche Arten von Kabelfehlern kann die HV-Brückenmethode erkennen, die Pulsreflexionsmethoden (TDR) nicht erkennen können?
Die HV-Brückenmethode eignet sich hervorragend zur Erkennung von drei Fehlerkategorien, bei denen TDR-Methoden unwirksam sind: (1) Lineare Durchbruchpunkte mit hohem Widerstand, insbesondere an Kabelverbindungen und Muffen, wo Wassereintritt zu einer allmählichen Isolationsdegradation führt; (2) Überschlagartige Durchbrüche, die eine anhaltende Lichtbogenaufrechterhaltung erfordern – die Hochspannungs-Konstantstromquelle liefert die Energie, die zur Aufrechterhaltung des Lichtbogens während der Messung erforderlich ist; (3) Isolationsfehler vor dem Durchbruch mit niedrigen Widerstandswerten, die sich unter Betriebsspannung nicht manifestieren, aber sich entwickelnde Fehlerpunkte darstellen. In allen drei Fällen gewährleistet die gleichmäßige Empfindlichkeit der Brückenmethode eine zuverlässige Erkennung unabhängig von der Fehlerposition entlang der Kabellänge.
F4: Wie eliminiert die Brückenabgleichmethode die Test-Blindzonen, die TDR inhärent sind?
Zeitbereichs-Reflektometrie (TDR)-Methoden leiden unter einer inhärenten Nahbereichs-Blindzone, die durch die Pulsbreite des gesendeten Pulses verursacht wird – Reflexionen von Fehlern sehr nahe an der Testklemme treffen ein, bevor der ausgehende Puls vollständig beendet ist, was sie vom gesendeten Puls selbst ununterscheidbar macht. Die Brückenabgleichmethode misst Gleichstromwiderstandsverhältnisse und nicht die Laufzeit von Hin- und Rückimpulsen. Da sie den elektrischen Widerstand proportional von Ende zu Ende vergleicht, bietet sie eine vollständige Abdeckung ohne jegliche tote Zonen. Dies macht das XHHG521A besonders wertvoll für kurze Kabelabschnitte (unter 50 Meter), die Ortung von Fehlern in der Nähe innerhalb der ersten Meter der Testklemme und die präzise Diagnose an Kabelverbindungen und Endstücken.
F5: Was ist die Positionierungsgenauigkeit und wie wirkt sie sich auf die Ausgrabungsplanung im Feld aus?
Die Positionierungsgenauigkeit beträgt ± (0,2% · L ± 1) Meter, wobei L die Gesamtkabellänge ist. In der Praxis: Bei einem kurzen Kabelabschnitt von 100 Metern beträgt die Genauigkeit etwa ± 1,2 Meter – geeignet für gezielte Ausgrabungen von Verbindungsgruben; bei einem 1000-Meter-Verteilungskabel beträgt die Genauigkeit etwa ± 3 Meter – ermöglicht präzises Graben mit minimalen übermäßigen Ausgrabungen; bei einem 5000-Meter-Übertragungskabel beträgt die Genauigkeit etwa ± 11 Meter – definiert eine enge Suchzone für die anschließende akustische Punktortung. Diese Genauigkeit reduziert die Ausgrabungskosten im Vergleich zu Blindgrabungen oder ungenauen Fehlerortungsmethoden erheblich.
F6: Welche Betriebsbedingungen und Sicherheitsmaßnahmen sind zu beachten?
Das XHHG521A arbeitet an einer Standard-Netzversorgung von 220 V AC ± 10% bei 50 Hz ± 1 Hz, bei Umgebungstemperaturen von -10°C bis +45°C und einer Luftfeuchtigkeit von ≤ 85% RH (nicht kondensierend). Wesentliche Sicherheitsprotokolle umfassen: Überprüfen Sie, ob das Kabel vollständig spannungsfrei und isoliert ist, bevor Sie es anschließen; richten Sie einen Sicherheitsabstand von mindestens 5 Metern ein; stellen Sie sicher, dass das gesamte Personal HV-isolierte Handschuhe und dielektrische Überschuhe trägt; bestätigen Sie, dass die Erdungsverbindung des Instruments vor dem Einschalten sicher ist; passen Sie niemals Kabelverbindungen an, während Hochspannung anliegt; und verwenden Sie die Tastatursteuerung zum Abschalten, bevor Sie Prüfleitungen berühren. Das verstärkte Stahlgehäuse bietet mechanischen Schutz, und der R-Typ-Transformator sorgt für galvanische Trennung vom Netz.
