Kabelmantel-Fehlersuchgerät XHHG521A 7500-V-Hochspannungsbrückenmethode zur Erkennung von Durchschlagspunkten

Name: Kabelmantel-Fehlersuchgerät XHHG521A 7500-V-Hochspannungsbrückenmethode zur Erkennung von Durchschlagspunkten
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHG521A
Price: 2,500.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	CE ISO
Modellnummer:	XHHG521A

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

CE ISO

Modellnummer:

XHHG521A

Produktname:

Kabelfehler-Vorortungsgerät

Nullastspannung:

≥ 7500V

Kurzschlussstrom:

≥ 40mA

Funktionierendes Netzteil:

Wechselstrom 220 V ± 10 % 50 Hz ± 1 Hz

Hervorheben:

High Light

Hervorheben:

7500V Hochspannungsbrückenprüfung

Präziser Kabelfehlerortungsgerät

MURRAY Brückenüberschlag-Fehlerprüfung

Trading Information

Min Bestellmenge:

1 Einheit

Preis:

Verhandlungsfähig

Verpackung Informationen:

Holzverpackungen

Lieferzeit:

5-8 Werktage

Zahlungsbedingungen:

T/T

Versorgungsmaterial-Fähigkeit:

2000 Einheiten pro Jahr

Produkt-Beschreibung

Produktübersicht

Der XHHG521A Kabelmantelfehlerortungsgerät ist ein präzises Diagnoseinstrument, das auf dem MURRAY-Brückenprinzip basiert und speziell zur Lokalisierung von Durchbruchpunkten in verschiedenen Stromkabeln und zur Identifizierung von Fehlerpunkten mit geringen Isolationswiderstandswerten, die noch nicht vollständig durchgebrochen sind, entwickelt wurde.

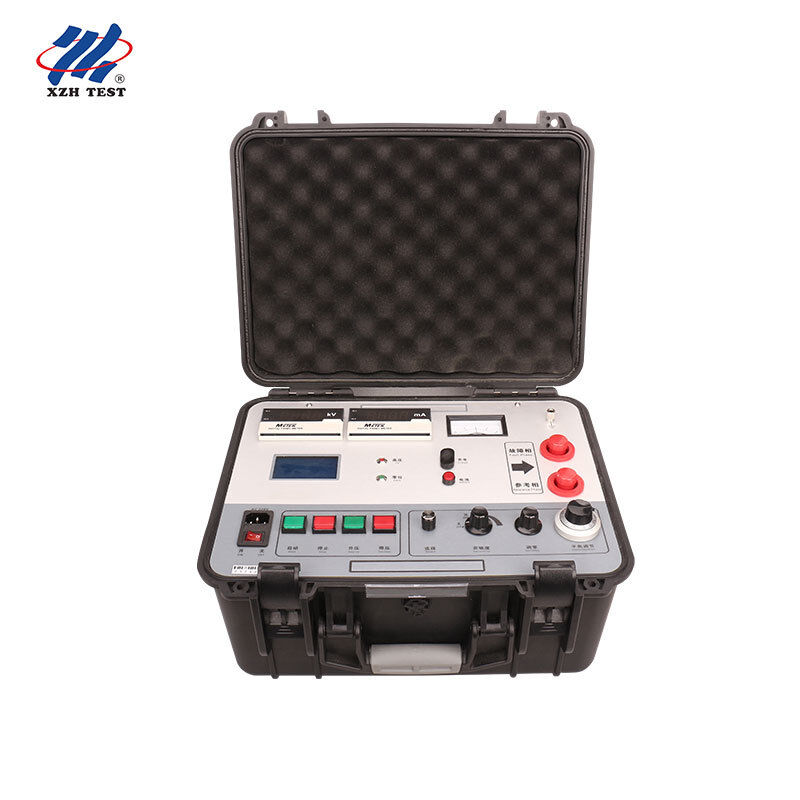

Das System integriert einen elektrischen Spannungsregler mit einem R-Typ-Transformator zu einer Hochspannungs-Konstantstromquelle mit Drucktasten-Spannungsregelung. Mit einer Leerlaufspannung von 7500 V und einem Kurzschlussstrom von 100 mA verwendet es einen hochempfindlichen Verstärker und Galvanometer zur Anzeige des Gleichgewichts. Die ausgeglichene Brücke wird mit einem Proportionalpotentiometer gebildet, das sich vollständig auf hohem Potenzial befindet. Die Messung erfolgt über ein speziell entwickeltes zweipoliges Hochspannungs-Gummikabel nach der Vierleiter-Widerstandsmethode, um Leitungswiderstandsfehler zu eliminieren. Das gesamte Bedienfeld arbeitet auf niedrigem Potenzial für die Sicherheit des Bedieners. Die Ein-Tasten-Bedienung ermöglicht die Eingabe der Kabellänge mit automatischer Berechnung der Fehlerentfernung. Die Hochspannungsquelle und die Brücke sind in einem tragbaren Schutzgehäuse integriert und bieten Hochspannungsfähigkeit bei geringem Gewicht, intuitiver Bedienung und erhöhter Sicherheit.

Schlüsselspezifikationen

Modellnummer

XHHG521A

Markenname

XZH TEST

Leerlaufspannung

≥7500V

Kurzschlussstrom

≥100mA (5~40mA empfohlen für den Abgleich)

Positionierungsgenauigkeit

±(0,2%·L±1) m

Stromversorgung

AC 220V (±10%), 50Hz; Eingebauter 8,4V Akku

Testmodus

Gespeicherter Test

Testregion

Formkabel

Gewicht

25 kg

Zertifizierung

CE, ISO

Herkunft

China, Xi'an

Verpackung

Holzkiste

Produktmerkmale

Die Ausgangsspannung ist vollständig einstellbar, um verschiedene Kabeltestanforderungen zu erfüllen
Bietet hohe Genauigkeit und Messstabilität mit fortschrittlicher Brückenabgleichschaltung
Verwendet einen hochempfindlichen Verstärker und ein Galvanometer für eine präzise Gleichgewichtsanzeige
Integrierter Nullschutz gewährleistet die Sicherheit von Bediener und Ausrüstung während des Hochspannungsbetriebs
Automatische Fehlerpunkterkennung mit beibehaltener manueller Testfähigkeit für spezielle Anwendungen
Die Brückenabgleichmethode eliminiert im Vergleich zu Wellenreflexionstechniken tote Zonen und ist daher ideal für kurze Kabel und die Bestimmung von Fehlerpunkten am Kabelende

Technische Parameter

Parameter	Spezifikation
Leerlaufspannung	≥7500V
Kurzschlussstrom	≥100mA (5~40mA empfohlen für den Abgleich)
Positionierungsgenauigkeit	±(0,2%·L±1) m
Gewicht	25 kg
Stromversorgung	AC 220V (±10%), 50Hz±1Hz; Eingebauter 8,4V Akku

Primäre Anwendungen: Die Hochspannungsbrückenmethode XHHG521A ist besonders wirksam für: (1) die Lokalisierung von Hochwiderstands-Durchbruchpunkten in verlegten Kabeln, insbesondere von linearen Hochwiderstandsfehlern an Kabelzwischenverbindungen, die sich nicht zu niedrigem Widerstand verbrennen lassen; (2) die Erkennung von Überschlag-Durchbruchpunkten, bei denen die Konstantstromquelle den Lichtbogen für einen stabilen Brückenstrom aufrechterhält; (3) die Identifizierung von Defekten, die noch nicht vollständig durchgebrochen sind, aber geringe Isolationswiderstandswerte aufweisen, die mit einem Megohmmeter gemessen wurden.

Anwendungsszenarien

Häufig gestellte Fragen

F1: Welche Arten von Kabeldefekten kann das XHHG521A erkennen?

Das XHHG521A ist für die Erkennung von Hochwiderstands-Durchbruchpunkten, Überschlag-Durchbrüchen und Isolationsdefekten mit geringen Widerstandswerten in verschiedenen Stromkabeln ausgelegt. Es ist besonders wirksam bei linearen Hochwiderstandsfehlern an Kabelzwischenverbindungen, die sich nur schwer zu niedrigem Widerstand verbrennen lassen, sowie bei Defekten, die durch Megohmmeter-Tests identifiziert wurden und unter Betriebsspannung noch nicht vollständig durchgebrochen sind.

F2: Wie funktioniert die MURRAY-Brückenmethode zur Kabelortung?

Die MURRAY-Brückenmethode bildet eine ausgeglichene Brückenschaltung mit einem Proportionalpotentiometer auf hohem Potenzial. Ein bekanntes Referenzkabel und das fehlerhafte Kabel werden als Brückenzweige angeschlossen. Das System wendet eine Hochspannungs-Konstantstromquelle an und misst den Gleichgewichtspunkt über ein hochempfindliches Galvanometer. Die Fehlerentfernung wird aus dem Brückenverhältnis und der Gesamtkabellänge berechnet, wobei die automatische Berechnung über die Ein-Tasten-Bedienung erfolgt.

F3: Wie hoch ist die Positionierungsgenauigkeit dieses Kabelmantelfehlerortungsgeräts?

Das XHHG521A erreicht eine Positionierungsgenauigkeit von ±(0,2%·L±1) Metern, wobei L die Gesamtkabellänge darstellt. Das bedeutet, dass für ein 1000-Meter-Kabel die Fehlerortungsgenauigkeit etwa ±3 Meter beträgt, was eine ausreichende Präzision für effiziente Ausgrabungs- und Reparaturarbeiten bietet.

F4: Kann das XHHG521A Hochwiderstandsfehler effektiv testen?

Ja. Das XHHG521A ist speziell für Hochwiderstandsfehler ausgelegt. Seine Leerlaufspannung von 7500 V und sein Kurzschlussstrom von 100 mA ermöglichen es, einen stabilen Strom durch Hochwiderstandsfehlerpunkte aufrechtzuerhalten. Bei Überschlag-Durchbrüchen hält die Konstantstromquelle den Lichtbogen aufrecht und sorgt so für eine ausreichende Brückensensitivität für eine genaue Fehlerortung auch unter schwierigen Bedingungen.

F5: Ist das XHHG521A für den Feldeinsatz und die Prüfung von Erdkabeln geeignet?

Absolut. Die Hochspannungsquelle und die Brücke sind in einem tragbaren Schutzgehäuse mit einem Gewicht von 25 kg integriert, was es für den Feldeinsatz geeignet macht. Es wird über das Standard-AC 220V-Netz mit einem eingebauten 8,4V-Backup-Akku betrieben. Das Gerät ist ideal für die Prüfung von Kabeln nach der Verlegung, einschließlich unterirdischer Stromkabel, und unterstützt sowohl automatische als auch manuelle Testmodi für einen flexiblen Feldeinsatz.

F6: Was sind die Vorteile der Brückenmethode gegenüber Wellenreflexionsmethoden?

Die Brückenabgleichmethode bietet einen entscheidenden Vorteil: Sie hat keine tote Zone. Im Gegensatz zu Wellenreflexionsmethoden, die bei kurzen Kabeln und Fehlern in der Nähe von Kabelenden Schwierigkeiten haben, behält die Brückenmethode unabhängig von der Fehlerentfernung die volle Genauigkeit bei. Dies macht sie zur bevorzugten Lösung für die Lokalisierung von Durchbruchpunkten in kurzen Kabelabschnitten und Fehlern, die sich nahe an Kabelklemmen befinden.

F7: Was ist die Mindestbestellmenge und die Lieferzeit?

Die Mindestbestellmenge beträgt 1 Einheit. Die Standardlieferzeit beträgt 5-8 Werktage. Jede Einheit ist in einer stabilen Holzkiste für den sicheren internationalen Versand verpackt. Die jährliche Produktionskapazität beträgt 2.000 Einheiten, die Zahlung erfolgt per T/T.

Über XZH TEST

XZH TEST ist ein professioneller Hersteller, der sich auf die Erkennung und Diagnose von Kabelfehlern für Energieversorger, Elektroinstallateure und Industriekunden weltweit spezialisiert hat. Mit fortschrittlichen Technologien, einschließlich MURRAY-Brückenanalyse, TDR, Hochspannungs-Impulstests und intelligenten Fehlerortungssystemen, liefert XZH TEST zuverlässige Geräte, die Ingenieuren helfen, Kabelfehler schneller zu lokalisieren und die Zuverlässigkeit von Stromnetzen zu verbessern.

Kontaktieren Sie uns noch heute für eine maßgeschneiderte Lösung, die auf Ihre Anforderungen an die Kabelwartung zugeschnitten ist.
