Funktionsprinzip

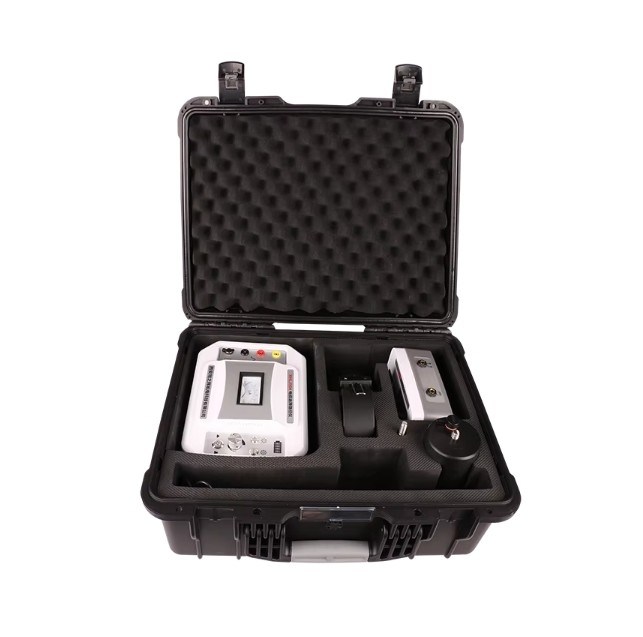

Der XHLJ504 Kabelrohrortungsgerät besteht aus einem Hochleistungs-Pfadsignalgenerator (Sender) und einem Empfänger, die zur Erkennung vergrabener Kabelpfade benötigt werden.
Das Grundprinzip des Kabelpfadmessgeräts besteht darin, einen Pfadsignalgenerator (d. h. den Signal-Sendewirt des Pfadmessgeräts) zu verwenden, um ein Pfadimpulssignal in das zu testende Kabel einzuspeisen, wodurch elektromagnetische Wellen erzeugt werden, die dann mit einer Sonde empfangen werden, und der Empfänger verstärkt das empfangene Signal. Nach der Verarbeitung erfolgt die Ausgabe an den Kopfhörer und das Zeigermessgerät.
Dieser Kabelroutenverfolger beurteilt den vergrabenen Pfad und die Tiefe des Kabels anhand der Tonspitzen, der Talsohlen und des Ablenkungsgrades des Zeigermessgeräts im Kopfhörer.
MultifunktionDer Kabelpfadempfänger wird in Verbindung mit Sonden und Kopfhörern usw. verwendet und kann als Kabelfehler-Pinpointer verwendet werden.
Technische Parameter
Sender
| Ausgangssignal |
15 kHz intermittierend |
| Ausgangsleistung |
100 W |
| Ausgangsstrom |
0～2A |
| Betriebsleistung |
220 V (1±10 %) 50 Hz (1±5 %); |
Empfänger
| Vergrößerung |
500.000-fach |
| Erkennungsgenauigkeit |
±0,2 m |
| Ausgangsimpedanz |
350 Ω |
| Betriebsspannungsversorgung |
zwei Standard-9-V-Batterien |
| Ruhestrom |
<10 mA |
Merkmale
1. Unter Verwendung des traditionellen elektromagnetischen Induktionsprinzips, starke Anti-Interferenz-Fähigkeit.
2. Mit Überstrom- und Kurzschlussschutzfunktionen ist es sicher und zuverlässig.
3. Hohe Leistung, nicht durch die Kabellänge begrenzt, offene Stromkreise können ebenfalls einen Pfad finden.
4. Der Ausgang ist stufenlos einstellbar, geeignet für verschiedene Teststandorte, mit starker Anpassungsfähigkeit.
5. Super starke Vergrößerung, die Erkennungstiefe beträgt mehr als 10 Meter.
6. Ultra-Low-Power-Verbrauchsdesign, der Ruhestrom beträgt weniger als 10 mA.
7. Das Design des analogen Messgeräts, die Signalstärke und der Trend sind auf einen Blick klar.
8. Der Nullpegel kann beliebig eingestellt werden, was für alle Arten von starken und schwachen Szenen geeignet ist.
