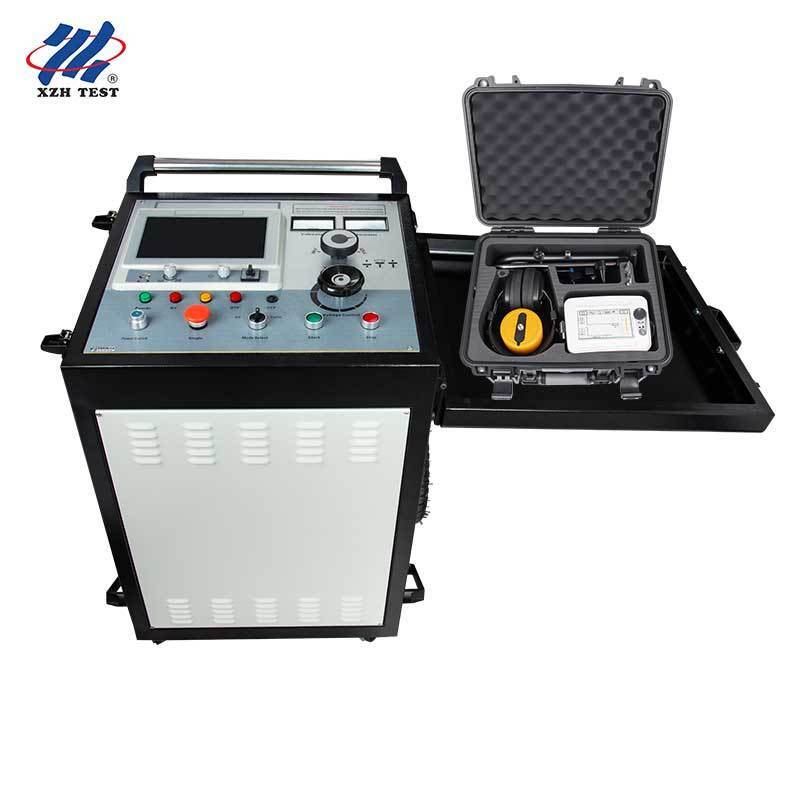

Tragbares Kabelfehlerortungssystem für 35 kV und darunter für Stromkabel mit Hauptisolationsfehlern

The XZH TEST 35kV and Below Portable Cable Fault Location System (Model XHHV535-4TSB + XHDD503E) is a fully integrated diagnostic solution engineered for power cable networks operating at voltage levels up to 35 kVDas System kombiniert einen 400 MHz TDR-Kabelfehlervorortungssensor mit einem fortschrittlichen akustisch-magnetischen Synchronisierungs-Pinpointer und einem 2048J-Hochspannungspulsgenerator in einer koordinierten Feldplattform.für die Instandhaltung von Versorgungsbetrieben bestimmt, Elektrounternehmer und Industrie-Service-Teams,Es deckt den gesamten Arbeitsfluss zur Fehlersuche ab von der Isolierungstestung und der Vorlokalisierung über die präzise Bestimmung bis zur Nachbesserungstestung Lieferung 00,07 m Auflösung vor der Positionierung und ≤0,1 m Endortgenauigkeit über Kabellängen von 120 km und darüber hinaus.

1. XHHV535-4TSB Kabelfehlervorortung + HV-Impulsgenerator

Integrierte TDR-Steuerung & 2048J Überspannungsenergiequelle

Die Kernsteuerungsanlage integriert einen 400 MHz TDR-Kabelfehlervorortungssensor mit einem eingebetteten 3-Gang-Hochspannungspulsgenerator in einem einzigen tragbaren Paket.Der Prälocator verfügt über eine Touchscreen-Schnittstelle, zentrale Steuerung mit einem Single-Chip-Mikrocontroller, und eine eingebaute 10,4 Ah Lithiumbatterie, die 5 Stunden Einsatz ermöglicht.Ein unabhängiges isoliertes Stromversorgungssystem verhindert Störungen während der ImpulsentladungDer integrierte HV-Impulsgenerator liefert 0 ̊2048 J über drei schaltbare Spannungsstufen (8 kV / 16 kV / 32 kV) mit automatischem 4-Sekunden-Spannungszyklus und manueller Überschreitung.mit einer Breite von mehr als 20 mm,, Kurzschluss, Offenkreis, Leckage mit hohem Widerstand und Flashover-Fehler bei allen Kabeltypen bis zu 35 kV.

• Probenahmefrequenz:1 MHz 400 MHz
• Reichweite:≥ 120 km (10 wählbare Bereiche)
• Mindestauflösung:0.07 M.Blinde Zone:≤ 10 m
• Überspannung:0·8 kV / 0·16 kV / 0·32 kV (3-Gang)
• Entladungsenergie:2048 J.Überspannung:2 KVA
• Batterie:10.4 Ah Li-Ionen, ~ 2 Stunden Ladung, 5 Stunden Laufzeit
• Gewicht:≤ 120 kg.Temperatur:-20°C +50°C

2. XHDD503E ¢ Kabelfehler-Pinpointer

Akustisch-magnetische Synchronisierung ≤0,1 m Präzision

Ein professioneller digitaler Pinnweiser, der eine akustisch-magnetische Synchronisation für eine präzise Fehlerlokalisierung verwendet.SchallwellenDie spezielle Sonde erfasst diese Signale.und die Host-Einheit verarbeitet und zeigt die akustisch-magnetische Zeitdifferenz in EchtzeitMit vier wählbaren Filtermodi (all-pass, low-pass, high-pass, band-pass) und einer 16-stufigen Ausgangsverstärkung (0-112 dB) passt es sich an verschiedene Feldumgebungen an.Der Bediener identifiziert den genauen Fehlerort.1 m unmittelbar über dem Kabel durch klare visuelle und akustische Anleitung.

• Positionierungsgenauigkeit:≤ 0,1 m.Schrittspannung:≤ 0,5 m.Pfad:≤ 0,5 m
• Filtermodi:All-Pass (100~1600 Hz), Low-Pass (100~300 Hz), High-Pass (160~1600 Hz), Band-Pass (200~600 Hz)
• Ausgangsgewinn:16 Ebenen (0-112 dB)Impedanz:350 Ω
• Kanalregelung:8 Ebenen je für Schall, Magnet und Spannung
• Batterie:4 × 18650 Lithium, > 8 Stunden Standby
• Abmessungen:428 L × 350 W × 230 H mm.Gewicht:7 kg
• Temperatur:-25°C ∙ +65°C.Luftfeuchtigkeit≤ 90%

1. Kabelschutzprüfung und FehlercharakterisierungErste Isolierwiderstandsmessungen zur Bestätigung des Fehlers und zur Charakterisierung des Fehltyps ∼ geringer Widerstand, hoher Widerstand, Kurzschluss, offener Schaltung oder Flashover.
2. Fehlervorherstellung (XHHV535-4TSB TDR)Anschließen Sie den integrierten TDR-Vorortungsgerät und wählen Sie die optimale Prüfmethode anhand der Fehlermerkmale aus. Verwenden Sie LV-Impulse für Niedrigwiderstands-/offene Fehler oder HV-Flashover für Hochwiderstandsfehler.Automatische Wellenformerfassung ermittelt die Fehlerentfernung innerhalb von Sekunden im Bereich von ≥ 120 km.
3. Überspannungspulsgenerierung (XHHV535-4TSB HV-Einheit)Bei der Auswahl des Spannungsniveaus werden regelmäßige Hochspannungsüberspannungen angewendet, um eine Flashover-Entladung am Fehlerpunkt zu erzeugen.Der automatische 4-Sekunden-Zyklus sorgt für eine gleichbleibende Erzeugung von akustischen und elektromagnetischen Signalen für den Pinpointer.
4. Wegverfolgung und MarkierungVerfolgen Sie den Kabelweg auf der Bodenoberfläche mit Hilfe der elektromagnetischen Signaldetektion und markieren Sie die Route, um die Bestimmungsphase zu leiten.
5. Präzise Kennzeichnung (XHDD503E)Gehen Sie mit dem akustisch-magnetischen Zeiger die markierte Kabelroute entlang.Monitor 4 zeigt gleichzeitige Zeitdifferenz an. Der Punkt, an dem sich die akustisch-magnetische Zeitverzögerung auf Null nähert, befindet sich direkt über dem Fehler, innerhalb von ≤ 0,1 m.
6. Kabelreparatur und ÜberprüfungGenau an der markierten Stelle graben, das Kabel reparieren und die Wiederherstellung des Betriebs mit einer letzten Isolierungstest überprüfen, um die Betriebsintegrität zu bestätigen.
