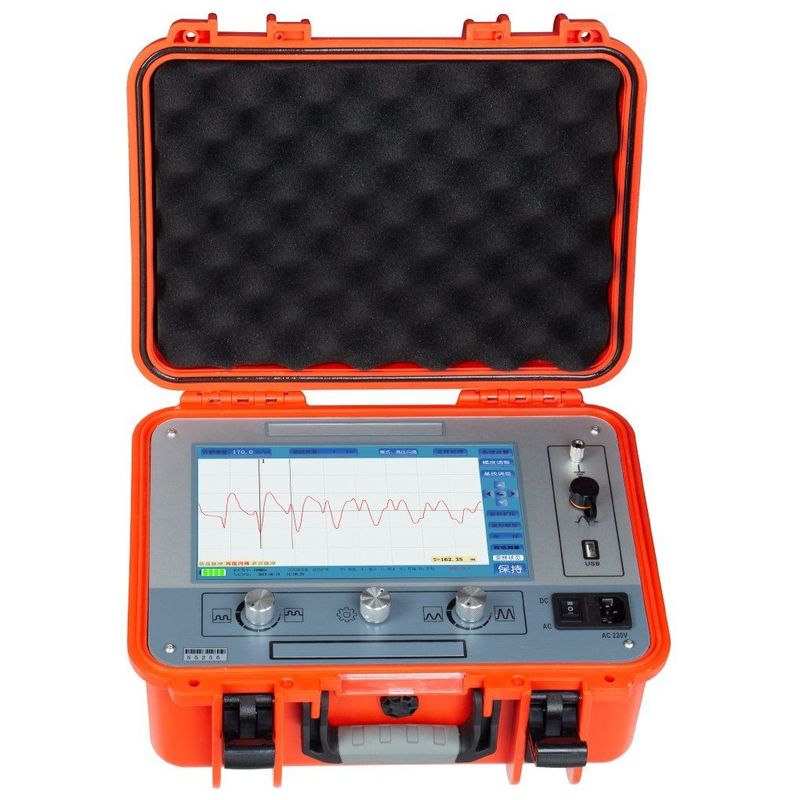

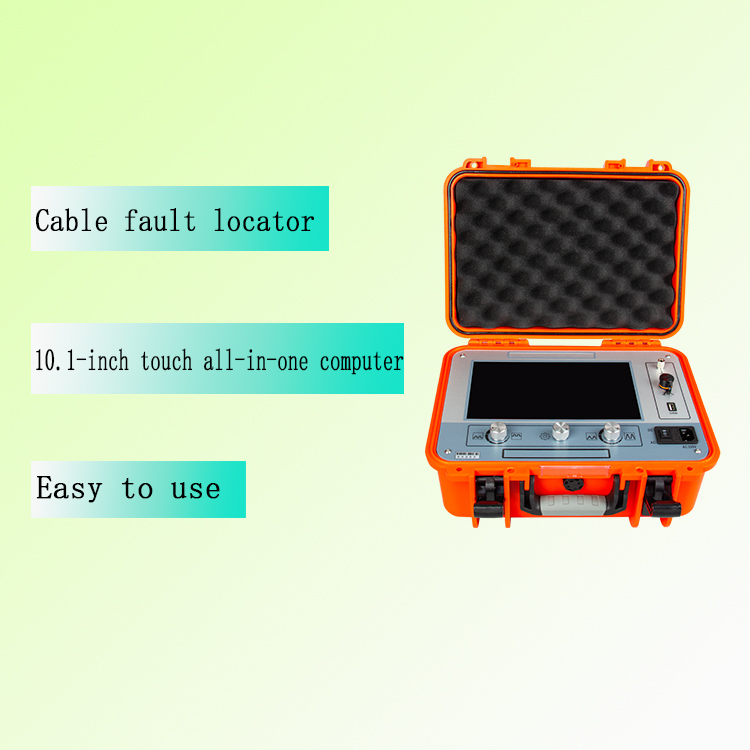

XHGG502A2 Kabelfehltester mit 10.1 Touch Display TDR HV Pulse

XHGG502A2

Beschreibung
Der Kabelfehltester verwendet einen 10,1-Zoll-Touch-Integrierten Computer in industrieller Qualität, eine einfache Bediensoftwareoberfläche, integrierte Schaltungen und Geräte in industrieller Qualität,mit einem integrierten Lithium-Ionen-Akku mit großer Kapazität, die stabil, zuverlässig und einfach zu bedienen ist.

Dieser Kabelfehltester ist ein spezielles Gerät zur Messung und Analyse des Zustands und der Fehlerentfernung von Stromkabeln.Dieser Kabelfehlerprüfer verwendet eine Kombination aus moderner elektronischer Technologie und Computertechnologie, um die Signalfilterung zu erreichen, Datenerfassung, Datenverarbeitung, grafische Anzeige und grafische Analyse, Kabelgeschwindigkeitsmessung, Kabellängeprüfung, Kabelfehlstreckenprüfung.

Dieser Kabelfehlerprüfer eignet sich für Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln,mit einer Breite von mehr als 20 mm,Die technischen Parameter entsprechen "GB/T 18268".1 Anforderungen an Prüfgeräte, die in Industrieanlagen verwendet werden, gegen Störungen", "DL/T 849.1-2019 Allgemeine technische Bedingungen für spezielle Prüfer für Kraftgeräte Teil 1: Kabelfehler-Flash-Tester",Anforderungen an die Norm "JJF1042-2020" "Kalibriervorgaben für Kabelfehlprüfer".
Arbeitsmodus: TDR (niedrigspannungspuls), Hochspannungspuls (ICE) (Impulsstrom) /Decay

Eigenschaften

• 10,1-Zoll-Full-Colour-TFT-Touch-Display;

• eingebettetes System, sicherer, stabiler und einfacher Anzeige- und Betriebsmodus;

• mit der Funktion der Prüfung von Kabelwellengeschwindigkeit, -länge und Fehlerentfernung;

• Vollautomatische kontinuierliche Probenahme, ständige, zeitnahe und präzise Aufnahme der Wellenform.

• Ausgestattet mit automatischer Einstellung des Prüfbereichs, automatischer Wellenformanalyse und Anzeige der Prüfdistanz.

• Vollständiges englisches Menü, zwei Bediensträger, einfache, schnelle und zuverlässige Tasten.

• Ausgestattet mit der Prüftechnologie der Niederspannungspulsmethode und der Hochspannungs-Flashover-Methode ist die Wellenform-Anzeige glatt und leicht zu interpretieren.

• Das Instrument verfügt über leistungsstarke Datenverarbeitungsfunktionen, die es Benutzern erleichtern, Wellenformdateien zu verwalten und zu archivieren.

• verfügt über eine massive Testwellenformspeicherfunktion:Die vor Ort getesteten Wellenformen können in der nach der chinesischen Bezeichnung angegebenen Reihenfolge bequem im Instrument gespeichert werden, um jederzeit zurückgerufen und beobachtet zu werden.; es kann mehr als 8.000 Aufzeichnungen von Niederspannungspulsen und Hochspannungspulsen und mehrere Impulse speichernund Wellenformdateien können in Computersoftware für die Verwaltung und Analyse mithilfe von USB-Kommunikation importiert werden.

• Ultrahohe Helligkeit, LED-Hintergrundbeleuchtung mit einer Helligkeit von bis zu 280 nit, Auflösung 1024*600, geeignet für Umgebungen, die im Betrieb direktem Sonnenlicht ausgesetzt sind.

Technische Spezifikation

Verpackungsliste

XHDD503B

Einführung Der Fehlerlocker XHDD503B verwendet die akustische und magnetische Synchronisationsmethode zur Bestimmung des Fehlerpunkts des Netzkabel.Der elektronische Flashover wird durch den Schlagentladungsgenerator erzeugt., aufgenommen und durch die entsprechende Sonde verstärkt, und die genaue Lage des Fehlerpunktes wird durch Hör- und Sichtvermögen bestimmt.Es ist ein Gerät, das die genaue Positionierung des Kabelfehlerpunktes innerhalb des groben Messbereichs abschließt und die akustische und magnetische Zeitdifferenz erhebtEs integriert Positionierungstechnologie, Pfad-assistierte Tests und andere Technologien.Bereitstellung mehrerer Testmodi und reichhaltiger und vielfältiger Informationen zur effizienten und genauen Ermittlung von Kabelfehlern.

Technische Indikatoren
