Tragbares Kabelfehlortungssystem für unterirdische Kabelschutzfehler

Name: Tragbares Kabelfehlortungssystem für unterirdische Kabelschutzfehler
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: 502A+503C+535-4TS+507
Price: 15500.00 USD
Availability: InStock

Produktdetails:

Herkunftsort:	Xi'an, Shaanxi, China
Markenname:	XZH TEST
Zertifizierung:	ISO,CE
Modellnummer:	502A+503C+535-4TS+507

Ausführliche Information

Herkunftsort:

Xi'an, Shaanxi, China

Markenname:

XZH TEST

Zertifizierung:

ISO,CE

Modellnummer:

502A+503C+535-4TS+507

Hervorheben:

High Light

Hervorheben:

Tragbarer Fehlerlocker für Kabel

Unterirdischer Kabel-Dämmungsprüfer

System zur Fehlererkennung von Kabeln

Trading Information

Min Bestellmenge:

1 Einheit

Verpackung Informationen:

Holzgehäuse

Lieferzeit:

8-10 Tage

Zahlungsbedingungen:

t/t

Versorgungsmaterial-Fähigkeit:

1000 Stück / Jahr

Produkt-Beschreibung

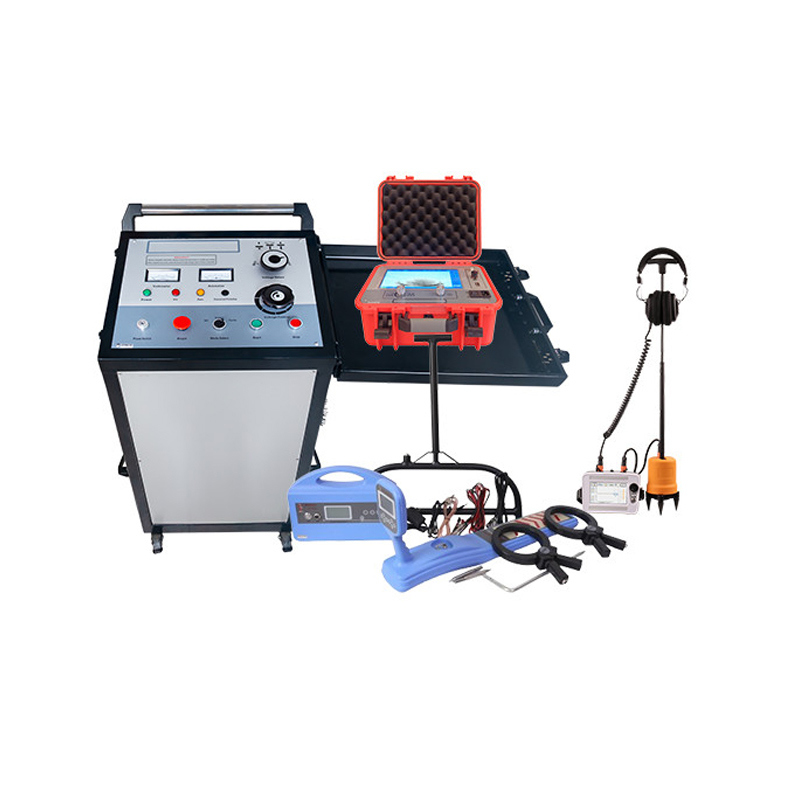

XZH TEST Tragbares Kabelfehlerortungssystem

Genaue Fehlererkennung für Fehler in der Hauptisolierung von unterirdischen Kabeln

Systemfunktionalität

Benutzt Gleichspannung oder Hochspannungspulse, um Kabelfehlerpunkte zu erzeugen und zu entladen
Verwendet das Reisewellenreflexionsprinzip für die grobe Messung von Kabelfehlern
Verwendet die akustisch-magnetische Synchronisationsmethode zur genauen Messung von Isolationsfehlern

Hochspannungsschwellungsgenerator XHHV535-4T

Ausgangsmodus	Gleichspannung, Einzelzyklus
Ausgangsspannung	0-8kV/0-16kV/0-32kV, drei Spannungen wechselbar
Einbaukondensator	Einheit für die Berechnung der Wärmeemissionen
Energie der Entladung	2048J
Aufprallleistung	2000VA
Impulskurs	Automatischer Aufprall für etwa 6 Sekunden, manueller Aufprall für jede Regelung
Sicherheitsmerkmale	Nullstartschutz, automatische Entladung, Überspannungs-/Strom-/Wärmeschutz (Klassifizierung IP54)
Abmessungen	534L × 444W × 805H mm
Gewicht	Nicht mehr als 120 kg

TDR-Kabelfehllocker XHGG502A

Prüfmethoden	Niedrigspannungspulse, Impulstrom, Impulspulse, ARC mehrfacher Puls
Stichprobenquote	1MHz/400MHz
Umfang der Messung	≥ 120 km
Mindestauflösung	0.07m
Messfehler	≤±(0,5% × L+1m), L ist die Kabellänge
Betriebsbedingungen	-25°C+65°C, 85% Luftfeuchtigkeit, 750±30mmHg Druck

Kabelfehler-Pinpointer XHDD503C

Festpunktmodus	Standard, erweiterte Geräuschreduktion, benutzerdefiniert (ms, Wellenform)
Positionsgenauigkeit	0.1m sowohl für den festen Punkt als auch für den Weg
Anzeige	5 Zoll TFT (800×480 wahre Farbe)
Gewinn	120 dB (Automatische/manuelle Einstellung)
Arbeitszeit	Mehr als 8 Stunden mit 4*18650 Lithiumbatterien
Gewicht	Host 0,6 kg; Sensor 1,4 kg

Prüfkabel

Anmerkung:Spezielle Hochspannungskabel, die aufgrund des Betriebs mit 35 kV erforderlich sind - während des Betriebs vom Standort ferngehalten werden.

Hochspannungsausgangskabel:2.5 mm2 Kern (rot), 50 kV Gleichspannung, abgeschirmt, Außendurchmesser 14 mm, Länge 10 m mit großer Spolle
Bodenkabel:3-Säulen-Erdung (16mm2 Hauptkern, 2,5mm2 Zweig), 10m Länge mit kleinen Spulen

System in Betrieb
