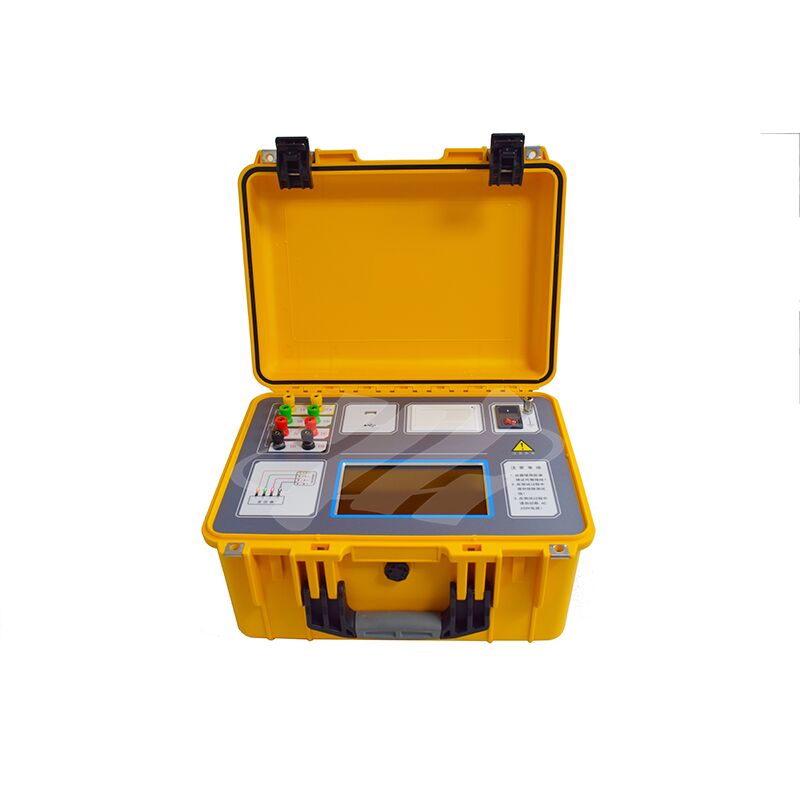

XHZ1320A
Übersicht
Transformatoren bilden das Herzstück von Energiesystemen, und ihre dauerhafte, zuverlässige Leistung untermauert direkt die Gesamtstabilität und Zuverlässigkeit des gesamten Netzes.
Die Gleichstromwiderstandsprüfung ist ein wesentliches Verfahren für Transformatoren – erforderlich während der Inspektionen von Halbfertig-/Fertigprodukten im Werk, bei der Installation, der Übergabe und der vorbeugenden Wartung durch die Energiebehörden. Dieser Test identifiziert effektiv Herstellungsfehler (z. B. minderwertige Spulenmaterialien, schlechte Schweißnähte, lose Verbindungen, fehlende Leiterlitzen, Drahtbruch) und Risiken nach dem Betrieb. Um dem Bedarf an effizienter Gleichstromwiderstandsmessung gerecht zu werden, hat unser Unternehmen den Transformator-Gleichstromwiderstandstester entwickelt, der auf unserem technischen Kernwissen basiert. Dieser Tester der nächsten Generation integriert Magnetisierungsprüfung, Dreiphasenmessung (Yn, Y, △) und Entmagnetisierungsfunktionen und positioniert sich damit als die führende Lösung für die Messung des Gleichstromwiderstands in großen Leistungstransformatoren. Ausgestattet mit einem hochauflösenden Echtfarben-LCD-Großbildschirm, Touch-Bedienung und einem Shuttle-Knopf ist er für den mühelosen Einsatz vor Ort konzipiert. Die intuitive chinesische Menüführung vereinfacht die Bedienung, und ein einziger Kabelanschluss ermöglicht die Durchführung aller Gleichstromwiderstandstests – für schnelle Geschwindigkeit, überragende Genauigkeit und einen breiten Messbereich.
Hauptfunktionen und -merkmale
- Das Instrument kann Dreiphasenmessungen an Yn-, Y- und Δ-Wicklungen durchführen und die Dreiphasen-Unwuchtrate berechnen.
- Die Teststromversorgung hat einen maximalen Ausgangsstrom von 20 A und einen Testbereich von 0–25 kΩ, was den Testanforderungen der meisten Transformatoren entspricht. Es integriert auch Magnetisierungs- und Entmagnetisierungsfunktionen, um verschiedene Testanforderungen vor Ort zu erfüllen.
- Das Instrument berechnet während des Tests automatisch die Widerstandsänderungsrate über 5, 15 und 30 Sekunden und unterstützt die Tester bei der Beurteilung der Stabilität der Testdaten und der Vermeidung von Fehlablesungen.
- Das Instrument verfügt über mehrere Schutzfunktionen, darunter Rück-EMK-Schutz, Leitungsbruchschutz und Stromausfallschutz.
- Das Instrument ist mit einem Thermodrucker ausgestattet, mit einer integrierten Speicherkapazität von 200 Datensätzen und unterstützt die groß angelegte Speicherung über einen USB-Stick.
- Der industrielle 7-Zoll-Echtfarbbildschirm zeichnet sich durch ein klares und einfaches Design, volle Touch-Steuerung und Ein-Knopf-Shuttle-Bedienung aus, wodurch ein komfortables und bequemes Mensch-Maschine-Interaktionserlebnis geschaffen wird.
Vorsichtsmaßnahmen:
Beim Testen des lastfreien Stufenschalters ist das Schalten des lastfreien Stufenschalters während des Tests oder vor der vollständigen Entladung nicht zulässig.
Während des Tests oder der Entladung ist es nicht zulässig, die Messleitungen zu trennen oder den Netzschalter auszuschalten.
Während der Transformatorprüfung müssen die ungemessenen Wicklungen des Transformators offen sein.
