Tragbares Outdoor-Kabelfehlerortungsgerät mit 10,1-Zoll-Touchscreen

Produktdetails:

Herkunftsort:	China
Markenname:	XZH TEST
Zertifizierung:	CE/ISO

Ausführliche Information

Herkunftsort:

China

Markenname:

XZH TEST

Zertifizierung:

CE/ISO

Hervorheben:

High Light

Hervorheben:

Tragbares Kabelfehlerortungsgerät mit Touchscreen

Outdoor-Kabelfehlerortungsgerät 10

1 Zoll

Trading Information

Min Bestellmenge:

1 Satz

Verpackung Informationen:

Holzverpackungen

Lieferzeit:

5-8 Arbeitstage

Zahlungsbedingungen:

t/t

Produkt-Beschreibung

Vielseitiger Freiluft-Kabelfehlerortungsgerät

Tragbares, für den Außeneinsatz geeignetes Gerät mit Touchscreen-Oberfläche und fortschrittlichen Überspannungs-/Thump-Energiefunktionen für eine genaue Fehlererkennung und -ortung.

Hauptmerkmale

10,1-Zoll-TFT-Farb-Touchscreen mit 1024×600 Auflösung
Eingebettetes System für sicheren, stabilen Betrieb mit einfacher Oberfläche
Mehrere Testmethoden: Niederspannungsimpuls, Hochspannungsüberschlag, Mehrfachimpuls (8 Mal)
Automatische kontinuierliche Abtastung mit Echtzeit-Wellenformerfassung
Massive Speicherkapazität: 8.000+ Nieder-/Hochspannungswellenformen, 250+ Mehrfachimpulsaufzeichnungen
Eingebauter Lithium-Akku mit großer Kapazität für den Betrieb ohne externe Stromversorgung
Überspannungs-/Thump-Energie von 2.048 Joule mit DC-Tests bis zu 32 kV
IP43-zertifiziertes tragbares Gerät mit vier Rädern für einfache Mobilität

Technische Daten

Allgemeine Merkmale

Anzeige	10,1" Industrie-TFT-Farbdisplay mit LED-Hintergrundbeleuchtung (450 cd/m²)
Bedienung	Einzelne Drehknopf-Schnittstelle mit Multi-Touch-Funktion
Sicherheitsstandards	CE-Konformität; EN 61010, EN 50191, VDE 0104, VDE 015, DGUV 203-034
Arbeitsbedingungen	-25°C bis +65°C, relative Luftfeuchtigkeit ≤90%

Hochspannungs-Stoßgenerator

Ausgangsspannung	0-8kV, 0-16kV, 0-32kV
Entladungsenergie	2048J bei jeder Spannungsebene
Brennfrequenz	Bis zu 60 mA bei 32 kV, 120 mA bei 16 kV, 240 mA bei 8 kV
Abmessungen	534×444×805 mm (130 kg)

TDR-Kabelfehlerortungsgerät

Testmethoden	Niederspannungsimpuls, Impulsstrom, Impulsspannung, ARC-Mehrfachimpuls
Messbereich	≥120 km mit ±(0,5%×L+1m) Genauigkeit
Mindestauflösung	0,07 m

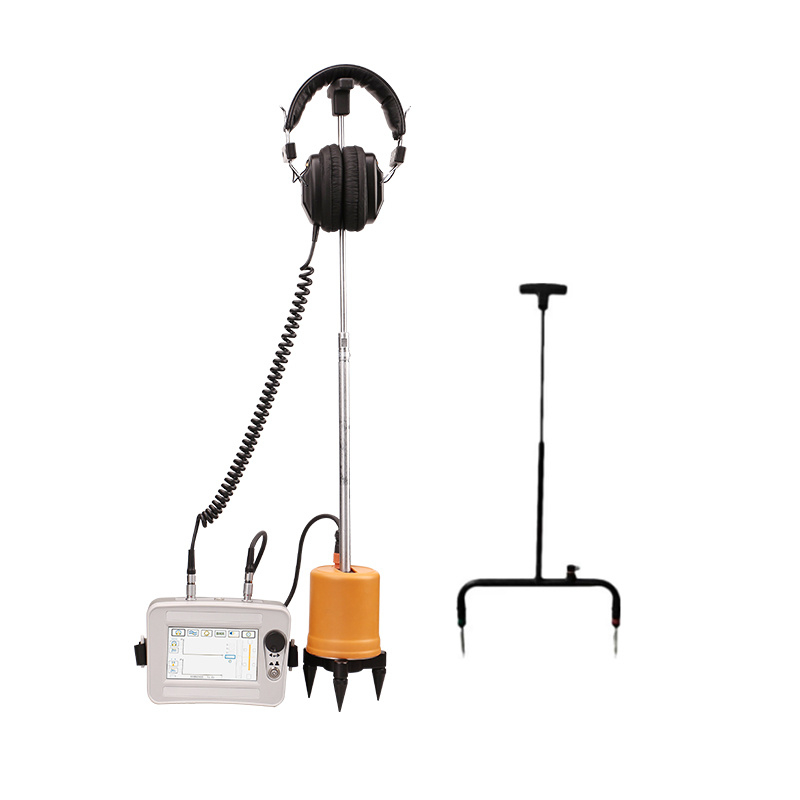

Akustisch/Magnetischer Synchron-Pinpointer

Positionierungsgenauigkeit	0,1 m für Festpunkt, Pfad und Schrittspannung
Arbeitszeit	8+ Stunden mit 4×18650 Lithium-Batterien
Gewicht	Host 0,6 kg; Sensor 1,4 kg

Testkabel

Hochspannungsausgangskabel	2,5 mm² Kern, 50 kV DC-Nennwert, 5 m Standardlänge
Erdungskabel	16 mm² Hauptkern, 5 m Standardlänge

Hinweis:Spezielle Hochspannungskabel erforderlich - während des Betriebs Sicherheitsabstand einhalten.

Vorortungsmethoden

ARC Multishot: Vergleicht Nieder-/Hochspannungstraces mit 8 Vergleichsmessungen pro Schuss
ICE/Überspannungsimpuls: Misst die Stromkomponente der Wanderwelle nach der Kondensatorentladung
ZERFALL: Misst die Spannungskomponente nach der Zündung der HV-DC-Quelle für lange Kabel
IFL: Intermittierende Fehlerortung für Fehler mit sich ändernden Eigenschaften
