Der analoge Kabel Fehlerortungsgerät XHDD503 nutzt die Prinzipien der Vibrationsaufnahme und der elektromagnetischen Induktion, um den genauen Ort eines Kabel Fehlerpunktes zu bestimmen. Mit Hilfe eines Hochspannungs-Impulsgenerators wird am Fehlerpunkt eine Überschlagentladung durchgeführt. Die durch die Überschlagentladung erzeugten Vibrationswellen, Schallwellen und elektromagnetischen Wellen werden von der speziellen Sonde des Ortungsgeräts aufgenommen, vom Gerät verstärkt und verarbeitet, angezeigt und ausgegeben, und schließlich wird der genaue Ort des Fehlerpunktes vom Prüfer anhand seines Gehörs und seiner Sicht beurteilt – wodurch die Aufgabe der genauen Ortung des Kabel Fehlerpunktes „direkt über dem Kabel, im Bereich der Grobmessung“ abgeschlossen wird.
Dieses Ortungsgerät eignet sich für Fehler mit geringem Widerstand, Kurzschlüsse, Unterbrechungen und Leitungsbrüche sowie für Leckagen mit hohem Widerstand und Überschlagfehler mit hohem Widerstand bei Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln verschiedener Materialien, Querschnitte und Medien.
Hauptmerkmale| Artikel | Spezifikation |
|---|---|
| Vergrößerung | 500.000-fach |
| Ortungsgenauigkeit | Weniger als 0,1 m |
| Ausgangsimpedanz | 350 Ω |
| Arbeitsstromversorgung | 4 × 3,7 V 3200 mAh Standardbatterien |
| Ruhestrom | < 10 mA |
| Standby-Zeit | Mehr als 20 Stunden |
| Umgebungstemperatur | −25 °C bis 65 °C; relative Luftfeuchtigkeit ≤ 90% |
Die synchrone Methode der akustischen und magnetischen Fehlerortung ist eine sehr genaue und einzigartige Methode der Fehlerortung. Ihr Prinzip basiert auf der traditionellen akustischen Ortungsmethode, ergänzt durch die Erfassung und Anwendung von elektromagnetischen Signalen.
Unter der Einwirkung von Hochspannungsimpulsen tritt am Fehlerpunkt des Kabels eine Überschlagentladung auf. Wenn der Fehlerpunkt entlädt, entstehen physikalische Phänomene wie Echo, Vibrationswelle, Schallwelle, elektromagnetische Welle, Infrarotwelle und momentaner Kurzschluss. Der Kabel Fehlerdetektor erfasst die Überschlagentladung am Fehlerpunkt: Das Echo und das momentane Kurzschlussphänomen können zur Grobmessung des Fehlerpunktes genutzt werden, während das Ortungsgerät die durch die Überschlagentladung erzeugte Vibrationswelle, Schallwelle und elektromagnetische Welle zur präzisen Ortung des Fehlerpunktes verwendet.
Das Gerät verwendet ein unabhängiges Design der akustischen und magnetischen Kanäle mit separater Stromversorgung, was die Störfestigkeit erheblich verbessert und es für verschiedene Fehlerorte geeignet macht. Aufgrund der großen Vergrößerung und hohen Empfindlichkeit ist es besonders geeignet für die Ortung tiefer Fehlerpunkte; sein Nachteil ist, dass das Hintergrundrauschen relativ groß ist.
Anwendungshinweise Verkabelung mit dem HochspannungsgeneratorDie akustische und magnetische synchrone Ortung erfordert einen Hochspannungs-Stoßsignalgenerator, der in einem periodischen Entladungszustand arbeitet. Die Verkabelungsmethoden umfassen die Phase-zu-Armierung-Methode (bevorzugt bei Isolationsschäden von Phase zu Erde, da die Dämpfung des Entladungsgeräusches gering ist), die Phase-zu-Phase-Methode (für einen einfachen Phasenschluss ohne kombinierten Erdschluss) und die Verkabelungsmethode für einen einfachen Leitungsbruch.
Auswahl des OrtungsbereichsVor der Ortung sollte der Kabelweg zuerst geklärt werden; wenn die Zeichnungen und Daten unvollständig sind, sollte eine Wegerkundung durchgeführt und Markierungen vorgenommen werden. Basierend auf den Messergebnissen der Entfernungsmessung und unter Berücksichtigung des Kabelkopfplattenrands und des Geländes wird der Fehlerpunkt grob bestimmt, im Allgemeinen innerhalb von (Entfernungsmesswert ± 50 m). Nachdem sichergestellt ist, dass der Fehlerpunkt durchdrungen ist und der Entladungszyklus des Hochspannungsimpulsgenerators 3–5 Sekunden beträgt, beginnen Sie mit der Ortung direkt über dem Kabel im ausgewählten Bereich.
OrtungsschritteHalten Sie während des gesamten Vorgangs die Sonde direkt über dem Kabel und innerhalb des Grobmessbereichs. Bei unveränderter Lautstärkeregelung und Pegelregelung, wenn die Signalstärke von Punkt A1 zu Punkt A2 allmählich abnimmt, ist Punkt B, an dem das Kopfhörergeräusch am lautesten ist und die Messgerätenadel am stärksten und synchron mit dem Geräusch ausschlägt, der Fehlerpunkt.
Vorsichtsmaßnahmen & Häufige FehlerHinweis: Wenn gelegentlich ein UKW-Radiosignal bei der Ortung zu hören ist, deutet dies darauf hin, dass das Gerät normal funktioniert und die Arbeit nicht beeinträchtigt; dies kann durch Einstellen des "Frequenzreglers" verbessert werden.
F1. Was macht der XHDD503?
Es ist ein analoger Kabel Fehlerortungsgerät, das Vibrationsaufnahme und elektromagnetische Induktion nutzt, um den genauen Ort eines Kabel Fehlerpunktes zu bestimmen. Mit einem Hochspannungs-Impulsgenerator induziert er eine Überschlagentladung am Fehler, und die Vibrations-, Schall- und elektromagnetischen Wellen werden von der Sonde aufgenommen und vom Gerät verarbeitet, so dass der Prüfer den genauen Punkt anhand von Gehör und Sicht beurteilen kann, direkt über dem Kabel im Grobmessbereich.
F2. Für welche Fehler und Kabel ist er geeignet?
Er eignet sich für Fehler mit geringem Widerstand, Kurzschlüsse, Unterbrechungen und Leitungsbrüche sowie für Leckagen mit hohem Widerstand und Überschlagfehler mit hohem Widerstand bei Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln verschiedener Materialien, Querschnitte und Medien.
F3. Was macht seine Störfestigkeit stark?
Die Schall- und Magnetkanäle sind separat ausgelegt und separat mit Strom versorgt, und der Nullpegel kann beliebig eingestellt werden. Aufgrund der großen Vergrößerung und hohen Empfindlichkeit ist er besonders geeignet für die Ortung tiefer Fehlerpunkte, obwohl sein Hintergrundrauschen relativ groß ist.
F4. Welche Genauigkeit und Arbeitsbedingungen sind zu erwarten?
Die Ortungsgenauigkeit beträgt weniger als 0,1 m, mit einer Vergrößerung von 500.000-fach und einer Ausgangsimpedanz von 350 Ω. Er wird mit 4 × 3,7 V 3200 mAh Standardbatterien betrieben, mit einem Ruhestrom von unter 10 mA und mehr als 20 Stunden Standby, bei −25 °C bis 65 °C und relativer Luftfeuchtigkeit ≤ 90%, und der Sensor ist bis IP65 wasserdicht.
F5. Was ist zu beachten und was ist im Lieferumfang enthalten?

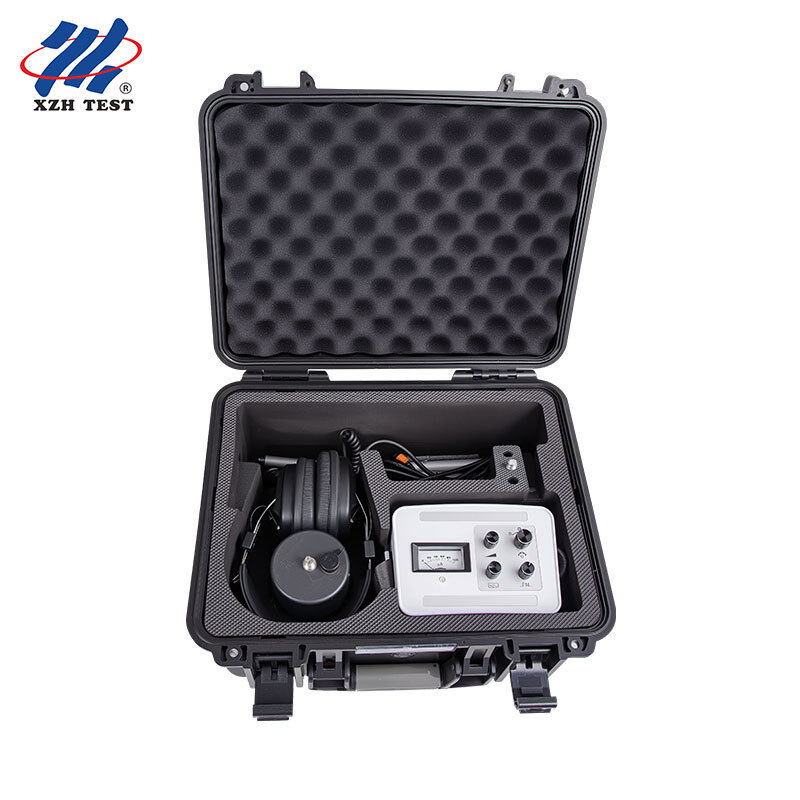

Schalten Sie den Arbeitsmodus-Drehknopf nach Gebrauch auf "O"; laden Sie die Batterie auf, wenn die Spannung unzureichend ist (laden Sie sie außerhalb des Geräts mit dem speziellen Ladegerät auf; ca. 4 Stunden für eine vollständige Aufladung); demontieren Sie die Sonde oder das Gerät nicht; und platzieren Sie den Sensor nicht auf dem Kabelkörper. Das Paket enthält den Kabel Fehlerortungsgerät, Kopfhörer, Sonde, Audiokabel und Ladegerät, mit einem einjährigen kostenlosen Garantie und lebenslanger Wartung und technischem Service
