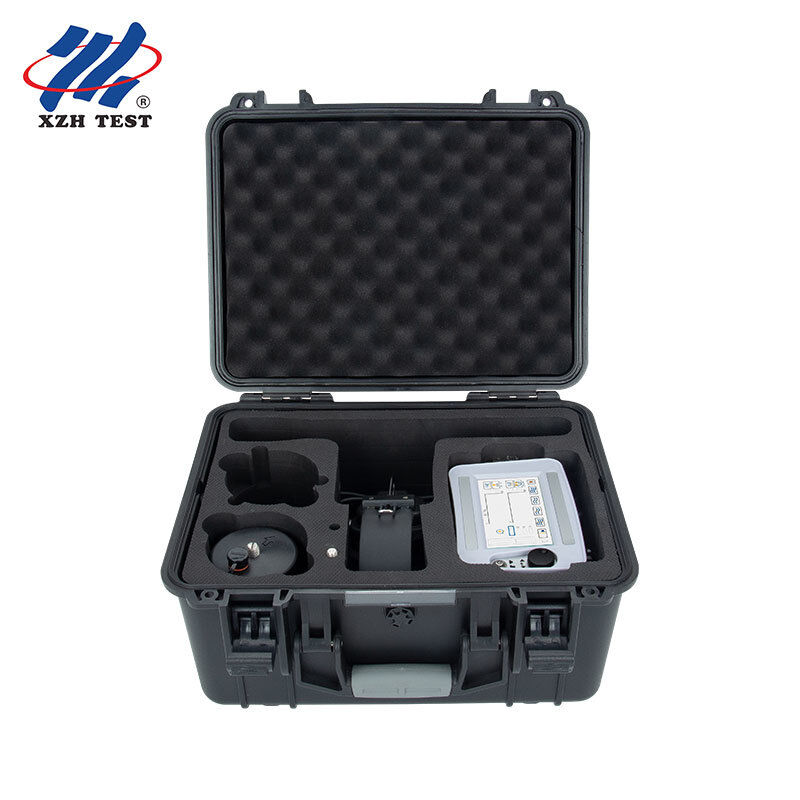

Kabelfehler-Pinpointer. Akustische Magnetische Synchronisation 5-Zoll-Touchscreen-Pinpointer. XHDD503B

Der XHDD503B Cable Fault Pinpointer verwendet die akustische und magnetische Synchronisationsmethode, um einen Fehlerpunkt des Netzkabeln zu bestimmen.von der entsprechenden Sonde aufgenommen und verstärkt, und die genaue Lage des Fehlerpunktes wird durch Hör- und Sehvermögen bestimmt.Es vervollständigt die genaue Positionierung des Kabelfehlpunktes innerhalb des grobe Messbereichs und sammelt die akustische und magnetische Zeitdifferenz, die die Positionierungstechnologie und die Pfadunterstützte Prüfung integriert, um mehrere Prüfmodi und umfangreiche und vielfältige Informationen für eine effiziente und genaue Feststellung von Kabelfehlern bereitzustellen.

Dieses Messgerät eignet sich für Niedrigwiderstands-, Kurzschluss-, Offenkreislauf- und Trennungsfehler von Stromkabeln, Hochfrequenzkoaxikabeln,Straßenlampenkabel und vergrabene Drähte aus verschiedenen Materialien, Querschnitte und Medien sowie Leckagen mit hohem Widerstand und Hochwiderstands-Flashover-Fehler.

Das Gerät verwendet die akustisch-magnetische Synchronisationsmethode, um den Fehlerort genau zu bestimmen.auf der Grundlage der traditionellen akustischen Ortungsmethode mit zusätzlicher Erkennung und Anwendung elektromagnetischer Signale.

Wenn der Hochspannungsgenerator eine Schlagentladung auf das defekte Kabel ausführt, wird der durch die Entladung am Fehlerpunkt erzeugte Ton an die Erde übertragen.Das Schallsignal wird von einer hochempfindlichen Sonde aufgenommen.Die integrierte Sonde empfängt das Magnetfeldsignal in Echtzeit undDas Magnetfeld verbreitet sich viel schneller als der Schall., bestimmt die Entfernung des Fehlerpunkts durch Erfassung des Zeitunterschieds zwischen dem elektromagnetischen Signal und dem Schallsignal.Die Sensorposition wird verschoben, um den Punkt mit der kleinsten akustisch-magnetischen Zeitdifferenz zu finden, und der genaue Fehlerort ist darunter.

Traditionelle akustische Messgeräte überwachen im Allgemeinen nur mit Kopfhörern oder verlassen sich auf das Schwenken des Zählerzeigers, um den Entladungsgeräusch am Fehlerpunkt zu identifizieren.Da das Entladungsgeräusch in einem Augenblick verschwindet und sich nicht viel von Umgebungsgeräuschen unterscheidetDie Akustik-Magnet-Synchronisierungsmethode vermeidet diese Probleme effektiv.

Der Messmodus des Geräts ist der akustische und der magnetische Modus:Es zeigt automatisch die Schall- und Magnetfeldsignalwellenformen an und berechnet automatisch den Zeitunterschied der akustischen und magnetischen SignaleDie Bedienung erfolgt über einen Touchscreen oder die Einfachsteuerung mit einer Taste.

Der Klangkanalfilter hat eine Standardeinstellungsbandbreite von 100 Hz~1600 Hz. Für verschiedene Standorte können beispielsweise geeignete Filterparameter ausgewählt werdenauf harten Bodenbelägen (z. B. unter Zement- und Steinschlachten) dominieren die Hochfrequenzkomponenten, während an Strand- oder Bodenbelägen die Niedrigfrequenzkomponenten dominieren.

Die Akustik und die magnetische Synchronisierung erfordern einen Hochspannungs-Schlagsignalgenerator, der in einem periodischen Entladestand arbeitet.Zu den Verdrahtungsmethoden gehört die Phase-zu-Schutzmethode (vorzugsweise bei Phase-zu-Boden-Isolierschäden), da die Schalldämpfung gering ist), die Phase-zu-Phase-Methode (für einen einfachen Phase-zu-Phase-Fehler ohne kombinierte Erdung) und die Verkabelungsmethode für einen einfachen Trennfehler.

Vor der Bestimmung sollte zunächst der Kabelweg klar definiert werden; wenn die Zeichnungsdaten unvollständig sind, sollte der Weg erkannt und gekennzeichnet werden.Nach den Ergebnissen der Entfernungsmessung und unter Berücksichtigung des Kabelkopfspulenrandes und des Geländes, wird der Fehlerpunkt ungefähr bestimmt, in der Regel innerhalb des (groben Abstandsmesswertes ± 50 m).Nachdem sichergestellt ist, dass der Fehlerpunkt durchdrungen ist und der Entladungszyklus des Hochspannungspulsgenerators 3-5 Sekunden beträgt,, beginnen Sie direkt über dem Kabel im ausgewählten Bereich zu zeigen.

Anschließen Sie den Sensor für die Zielsonde an die Steckdose des Sensors und das Ohrhörer an die Steckdose des Ohrhörers.in die Richtung der Kabellegung zeigt, wählen Sie den akustisch-magnetischen Synchronisationsmodus aus und beobachten Sie die Wellenform beim Hören mit den Kopfhörern.Wenn der Klang und die Schall- / Magnetwellenformen gehört und gesehen werden, bewegt die Sensorsonde alle 1 ̊2 m und überwacht an jedem Punkt mehr als 2 Entladungszyklen.Weiter vorwärts bewegen, bis der Klang und die Wellenform nicht mehr zu hören oder zu sehen sind und der Zeitunterschied sich von groß zu klein und zurück zu groß ändertBei der Neupositionierung erhöhen Sie den Schwellenwert, verringern Sie den Gewinn und senken Sie das Volumen.und finden Sie den Punkt, wo der Klang und die Wellenform am größten sind zusammen mit dem Punkt, wo die Zeitdifferenz am kleinsten ist die Überschneidung der beiden ist der Fehlerpunkt.
