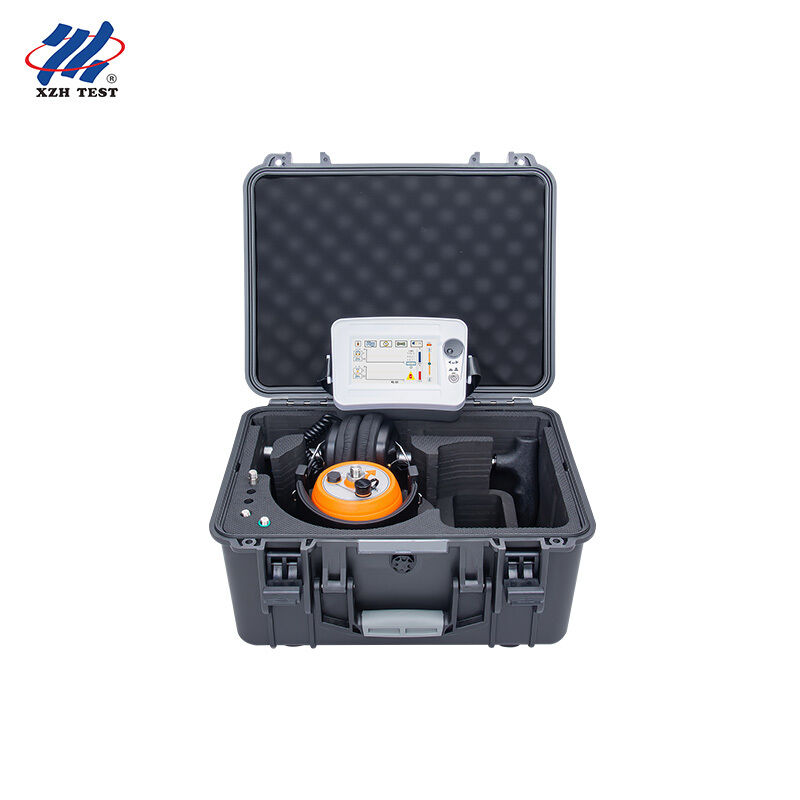

Der XHDD503C+ Kabel Fehlerortungsgerät nutzt das akustisch-magnetische Synchronisationsprinzip der Vibrationsaufnahme und elektromagnetischen Induktion, um den genauen Ort von Kabel Fehlern zu bestimmen. Ein Hochspannungs-Impulsgenerator induziert einen Überschlag am Fehlerpunkt. Die entstehenden Vibrationswellen, Schallwellen und elektromagnetischen Wellen werden von der dedizierten Sonde des Geräts erfasst, von der Haupteinheit intelligent verarbeitet und die Fehlerwellenform und der Ton werden ausgegeben und angezeigt. Schließlich nutzt der Tester Gehör und Sicht, um den genauen Ort des Fehlers zu bestimmen und die Aufgabe der präzisen Ortung des Kabel Fehlerpunkts "direkt über dem Kabel, in einem grob gemessenen Bereich" abzuschließen.
Dieser Ortungsgerät eignet sich zur Erkennung von niederohmigen, Kurzschluss-, Leerlauf- und Bruchfehlern in verschiedenen Stromkabeln, Koaxialkabeln und Niederspannungskabeln unterschiedlicher Spannungsstufen, Querschnitte und Medien sowie von Leckage- und Überschlag-Hochfehlern.
Hauptmerkmale| Artikel | Spezifikation |
|---|---|
| Filterparameter | Durchlass: 100 Hz–1600 Hz; Bandpass: 200 Hz–600 Hz; Tiefpass: 100 Hz–300 Hz; Hochpass: 160 Hz–1600 Hz |
| Kanal-Einstellung | 8 Stufen für Audio- und Magnetsignale einstellbar; Signal-Trigger-Schwellenwert von 0 bis 99 Stufen einstellbar |
| Audioausgabe | Verstärkung: 16 Stufen (0–112 dB); Impedanz: 350 Ω |
| Erfassungsbereich | 0,00–99,99 ms |
| Filterverfahren | Fünftstufiger Überlagerungsfilter |
| Erfassungsgenauigkeit | Positionierung ≤ 0,1 m; Weg ≤ 0,5 m |
| Arbeitsstromversorgung | 4 × 3,7 V–3200 AH–18650 Batteriezellen |
| Standby-Zeit | Mehr als 8 Stunden |
| Umgebungstemperatur | −25 °C bis 65 °C; relative Luftfeuchtigkeit ≤ 90% |
Das Gerät verwendet die akustisch-magnetische Synchronisationsmethode zur präzisen Fehlerortung, basierend auf der traditionellen akustischen Ortungsmethode mit der zusätzlichen Erfassung und Anwendung von elektromagnetischen Signalen.
Wenn der Hochspannungsgenerator durch das fehlerhafte Kabel entlädt, breitet sich der am Fehlerpunkt entstehende Schall auf den Boden aus. Das Audiosignal wird von einer hochempfindlichen Sonde erfasst, verstärkt und dann über Kopfhörer abgehört, wo ein "Plopp"-Geräusch zu hören ist. Die Sonde verfügt über eine eingebaute Magnetfeld-Induktionsspule, die Magnetfeldsignale in Echtzeit empfängt. Nach dem Prinzip, dass die Ausbreitungsgeschwindigkeit des Magnetfelds viel höher ist als die Schallgeschwindigkeit, wird die Entfernung zum Fehlerpunkt durch Erfassung der Zeitdifferenz zwischen den elektromagnetischen und den Schallsignalen bestimmt. Durch kontinuierliches Bewegen der Sensorposition wird der Punkt mit der kleinsten akustisch-magnetischen Zeitdifferenz gefunden; der genaue Ort des Fehlers befindet sich darunter.
Traditionelle akustische Fehlerortungsgeräte verlassen sich typischerweise ausschließlich auf Kopfhörer oder die Bewegung eines Messzeigers, um den Entladungston am Fehlerpunkt zu unterscheiden. Da der Entladungston flüchtig und vom Umgebungsrauschen nicht zu unterscheiden ist, stellt er für weniger erfahrene Bediener oft erhebliche Herausforderungen dar. Die akustisch-magnetische Synchronisationsmethode vermeidet diese Probleme effektiv.
Bedienoberfläche & EinstellungenDas Gerät bietet zwei Betriebsmodi: Touchscreen-Bedienung und Ein-Tasten-Bedienung. Die Benutzeroberfläche umfasst einen Wellenform-Anzeigebereich (Audio- und Magnetfeldwellenform) und einen Parameter-Einstellbereich.
Der Audio-Kanalfilter hat eine Standardbandbreite von 100 Hz–1600 Hz. Für verschiedene Standorte können geeignete Filterparameter ausgewählt werden — zum Beispiel bewahrt auf harten Oberflächen in der Nähe des Fehlerpunkts der Hochpassfilter den hochfrequenten Aufprall-Entladungston am besten, während weiter entfernt oder auf losem Boden oder Sand der Tiefpassfilter geeignet ist. Die Bandpassfilterung ist ein Kompromiss zwischen beiden.
Hinweis: Wenn die vier Sätze gesammelter Daten dreimal hintereinander unter 30 ms liegen, wird das Symbol neben dem elektromagnetischen Signal angezeigt, was darauf hinweist, dass sich der Fehlerpunkt nähert.
Die Ortung erfordert einen Hochspannungs-Impulsgenerator, der in einem periodischen Entladungszustand arbeitet. Zu den Verdrahtungsmethoden gehören die Phase-zu-Armierung-Methode (bevorzugt bei Beschädigung der Hauptisolierung von Phase zu Erde, da die Dämpfung des Entladungstons geringer ist), die Phase-zu-Phase-Methode (bei einem einfachen Phasen-zu-Phasen-Fehler ohne Erdung) und die Verdrahtungsmethode für einen einfachen Leerlauffehler.
Auswahl des OrtungsbereichsVor der Ortung muss die Kabelroute zuerst klar definiert werden; wenn die Zeichnungen unvollständig sind, sollte eine Routenuntersuchung durchgeführt und die Route markiert werden. Basierend auf den Messergebnissen der Entfernungsmessung und unter Berücksichtigung des Kabelrollenrands und des Geländes wird der Fehlerort grob bestimmt, im Allgemeinen innerhalb von ± 50 m des groben Entfernungsmesswerts. Nachdem sichergestellt ist, dass der Fehlerpunkt durchdrungen ist und der Entladungszyklus des Hochspannungs-Impulsgenerators innerhalb von 3–5 Sekunden liegt, beginnt die Ortung direkt über dem Kabel innerhalb des ausgewählten Bereichs.
OrtungsschritteBauen Sie die Sonde zusammen und schließen Sie sie an den Sensoranschluss an, und schließen Sie den Kopfhörer an den Kopfhöreranschluss an. Platzieren Sie den Sensor im ausgewählten Bereich flach auf dem Boden direkt über dem Kabel, in Richtung der Kabelverlegung, und beobachten Sie die Wellenform, während Sie mit dem Kopfhörer zuhören. Eine empfohlene Anfangseinstellung ist niedriger Schwellenwert, hohe Verstärkung und hohe Lautstärke. Wenn der Ton und die Audio-/Magnetwellenformen gehört und gesehen werden, bewegen Sie die Sensor-Sonde alle 1–2 m und hören Sie an jedem Punkt mindestens zwei Entladungszyklen lang zu. Fahren Sie fort, bis kein Ton mehr zu hören ist und keine Wellenform mehr zu sehen ist und die Zeitdifferenz von groß zu klein und zurück zu groß wechselt; gehen Sie dann zurück, um neu zu lokalisieren. Beim Neulokaliseren verwenden Sie einen höheren Schwellenwert, eine niedrigere Verstärkung und eine niedrigere Lautstärke und finden Sie den Punkt, an dem der Ton und die Wellenform zusammen maximal sind, zusammen mit dem Punkt, an dem die Zeitdifferenz minimal ist — die Übereinstimmung der beiden ist der Fehlerpunkt.
Vorsichtsmaßnahmen & Häufige FehlerDer XHDD503C+ ist ein selbstadaptierendes, digitales Ortungsgerät für routinemäßige Kabelwartungsarbeiten, bei denen Benutzerfreundlichkeit und Wiederholbarkeit wichtig sind. Mit automatischer Audioverstärkungs-/Trigger-Einstellung und einer klaren Annäherungsanzeige des Fehlerpunkts ist er für Teams mit gemischten Erfahrungen konzipiert, die möchten, dass sich das Gerät selbst an die Baustelle anpasst — damit auch ein unerfahrener Bediener eine sichere Entscheidung treffen kann und ein erfahrener Bediener bei hochfrequenten, alltäglichen Arbeiten schneller arbeiten kann.
F1. Was macht der XHDD503C+?
Es ist ein Kabel Fehlerortungsgerät, das das akustisch-magnetische Synchronisationsprinzip der Vibrationsaufnahme und elektromagnetischen Induktion nutzt, um den genauen Ort von Kabel Fehlern zu bestimmen. Die Sonde erfasst die Vibrationen, Schall- und elektromagnetischen Wellen, die durch den Überschlag am Fehler entstehen, und die Haupteinheit verarbeitet und zeigt die Fehlerwellenform und den Ton intelligent an, so dass der Tester den Fehler durch Hören und Sehen orten kann.
F2. Für welche Fehler und Kabel ist er geeignet?
Er eignet sich zur Erkennung von niederohmigen, Kurzschluss-, Leerlauf- und Bruchfehlern in Stromkabeln, Koaxialkabeln und Niederspannungskabeln unterschiedlicher Spannungsstufen, Querschnitte und Medien sowie von Leckage- und Überschlag-Hochfehlern.
F3. Was zeichnet ihn im täglichen Gebrauch aus?
Er berechnet automatisch die akustisch-magnetische Zeitdifferenz, bietet automatische und manuelle Audioverstärkungs-/Trigger-Einstellungen und liefert eine Wegabweichungsanzeige sowie eine Annäherungsanzeige des Fehlerpunkts, die den Bedienern hilft, den Punkt schnell zu bestätigen, auch wenn die Baustelle laut ist.
F4. Welche Genauigkeit und Arbeitsbedingungen sind zu erwarten?
Die Erfassungsgenauigkeit beträgt ≤ 0,1 m für die Positionierung und ≤ 0,5 m für den Weg, mit einem Erfassungsbereich von 0,00–99,99 ms. Er wird mit 4 × 3,7 V–3200 AH–18650 Batteriezellen betrieben, mit mehr als 8 Stunden Standby, bei −25 °C bis 65 °C und einer relativen Luftfeuchtigkeit von ≤ 90 %, und die Sensoren sind bis IP65 wasserdicht.
F5. Was ist zu beachten und was ist im Lieferumfang enthalten?
Laden Sie das Gerät auf, wenn der Batteriestand unter 20 % liegt (ca. 4 Stunden für eine vollständige Ladung); zerlegen Sie die Sonde oder das Gerät nicht; reinigen Sie das LCD nur mit einem halbtrockenen, fusselfreien Tuch; und platzieren Sie den Sensor nicht direkt auf dem Kabelkörper. Das Paket enthält den Kabel Fehlerortungsgerät, Kopfhörer, Sonde (mit Verbindungsstange, Basis, Erdungsstift, Sondenverbinder und Scheibenverbinder), 7-adriges geschirmtes Signalkabel, Ladegerät und einen Multifunktionsschlüssel, mit einem Jahr Garantie und lebenslanger Wartung und technischen Dienstleistungen
