Der XHDD503C Kabel Fehlerortungsgerät nutzt die akustisch-magnetische Synchronisationsmethode zur Bestimmung von Fehlerstellen in Stromkabeln. Ein elektronischer Überschlag wird durch einen Stoßentladungsgenerator erzeugt, von der entsprechenden Sonde aufgenommen und verstärkt, und die genaue Position der Fehlerstelle wird durch akustisches und visuelles Urteilsvermögen bestimmt. Es ist ein Gerät, das die präzise Ortung von Kabel Fehlern im Grobmessbereich vervollständigt und die akustisch-magnetische Zeitdifferenz erfasst. Es integriert Ortungstechnologie, Wegunterstützung und andere Technologien und bietet mehrere Testmodi sowie reichhaltige, vielfältige Hinweisinformationen, um die Kabel Fehlerortung effizient und genau durchzuführen.
Dieses Ortungsgerät eignet sich für niederohmige, Kurzschluss-, Leerlauf- und Unterbrechungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln verschiedener Materialien, Querschnitte und Medien sowie für Hochohm-Leckage- und Hochohm-Überschlagfehler.
Hauptmerkmale| Artikel | Spezifikation |
|---|---|
| Filterparameter | Allpass: 100 Hz–1600 Hz; Tiefpass: 100 Hz–300 Hz; Hochpass: 160 Hz–1600 Hz; Bandpass: 200 Hz–600 Hz |
| Kanalverstärkung | 8 Stufen einstellbar |
| Magnetischer Kanalverstärkung | 8 Stufen einstellbar |
| Ausgangsverstärkung | 16 Stufen (0–112 dB) |
| Ausgangsimpedanz | 350 Ω |
| Akustisch-magnetische Ortungsgenauigkeit | Weniger als 0,1 m |
| Wegidentifikationsgenauigkeit | Weniger als 0,5 m |
| Stromversorgung | 4 × 18650 Standard-Lithiumbatterien |
| Standby-Zeit | Mehr als 8 Stunden |
| Umgebungstemperatur | −25 °C bis 65 °C; relative Luftfeuchtigkeit ≤ 90% |
Das Gerät verwendet die akustisch-magnetische Synchronisationsmethode zur genauen Bestimmung des Fehlerortes. Es ist eine sehr genaue und einzigartige Ortungsmethode, die auf der traditionellen akustischen Ortungsmethode mit der zusätzlichen Erfassung und Anwendung von elektromagnetischen Signalen basiert.
Wenn der Hochspannungsgenerator eine Stoßentladung am fehlerhaften Kabel durchführt, breitet sich das durch die Entladung an der Fehlerstelle erzeugte Geräusch im Boden aus. Das akustische Signal wird von einer hochempfindlichen Sonde erfasst; nach der Verstärkung ist durch die Kopfhörer ein "Plopp"-Geräusch zu hören. Die eingebaute Sonde empfängt das Magnetfeldsignal in Echtzeit und bestimmt anhand des Prinzips, dass sich das Magnetfeld viel schneller ausbreitet als der Schall, die Entfernung zur Fehlerstelle durch Erfassung der Zeitdifferenz zwischen dem elektromagnetischen Signal und dem akustischen Signal. Die Position des Sensors wird verschoben, um den Punkt mit der kleinsten akustisch-magnetischen Zeitdifferenz zu finden, und die genaue Fehlerstelle befindet sich direkt darunter.
Traditionelle akustische Ortungsgeräte überwachen im Allgemeinen nur mit Kopfhörern oder verlassen sich auf die Ausschläge von Messinstrumenten, um das Entladungsgeräusch an der Fehlerstelle zu identifizieren. Da das Entladungsgeräusch im Augenblick verschwindet und sich nicht wesentlich vom Umgebungsgeräusch unterscheidet, bringt dies für weniger erfahrene Bediener oft große Schwierigkeiten mit sich. Die akustisch-magnetische Synchronisationsmethode vermeidet diese Probleme der traditionellen akustischen Methode wirksam.
Bedienoberfläche und EinstellungenDas Gerät wird über den Touchscreen oder die Ein-Knopf-Einstellung bedient. Die Bedienoberfläche umfasst einen Wellenform-Anzeigebereich und einen Parameter-Einstellbereich.
Der Schallkanalfilter hat eine werkseitig voreingestellte Bandbreite von 100 Hz–1600 Hz. Für verschiedene Standorte können geeignete Filterparameter ausgewählt werden — zum Beispiel auf hartem Pflaster in der Nähe der Fehlerstelle erhält der Hochpassfilter den hochfrequenten Stoßentladungs-Schall am besten, während weiter entfernt oder auf weichem Boden oder Sand der Tiefpassfilter geeignet ist. Die Bandpassfilterung ist ein Kompromiss zwischen beiden.
Hinweis: Wenn die vier Sätze der erfassten Daten dreimal hintereinander unter 30 ms liegen, erscheint neben dem elektromagnetischen Signal ein Symbol, das anzeigt, dass die Fehlerstelle angenähert wurde.
Die akustisch-magnetische Synchronisationsortung erfordert einen Hochspannungs-Stoßsignalgenerator, der in einem periodischen Entladungszustand arbeitet. Zu den Verdrahtungsmethoden gehören die Phase-zu-Armierung-Methode (bevorzugt bei Phasen-zu-Boden-Isolationsschäden, da die Entladungsgeräuschdämpfung gering ist), die Phase-zu-Phase-Methode (für einen einfachen Phasen-zu-Phase-Fehler ohne kombinierte Erdung) und die Verdrahtungsmethode für einen einfachen Unterbrechungsfehler.
Auswahl des OrtungsbereichsVor der Ortung sollte der Kabelweg zuerst geklärt sein; wenn Zeichnungen und Daten unvollständig sind, sollte eine Wegerkundung durchgeführt und Markierungen angebracht werden. Basierend auf den Messergebnissen der Entfernungsmessung und unter Berücksichtigung des Kabelkopfplattenabstands und des Geländes wird die Fehlerstelle grob bestimmt, im Allgemeinen innerhalb (Entfernungsmesswert ± 50 m). Nachdem sichergestellt ist, dass die Fehlerstelle durchdrungen ist und der Entladungszyklus des Hochspannungsimpulsgenerators 3–5 Sekunden beträgt, beginnen Sie mit der Ortung direkt über dem Kabel im ausgewählten Bereich.
OrtungsschritteSchließen Sie den Sonden-Sensor an die Sensorbuchse und die Kopfhörer an die Kopfhörerbuchse an. Platzieren Sie in dem ausgewählten Bereich den Sensor flach auf dem Boden direkt über dem Kabel, in Richtung der Kabelverlegung zeigend, und wählen Sie den akustisch-magnetischen Synchronisationsmodus. Beobachten Sie die Wellenform und hören Sie mit den Kopfhörern, um mit der Ortung zu beginnen. Ein empfohlener Startgrundsatz ist niedriger Schwellenwert, hohe Verstärkung und hohe Lautstärke. Nachdem Sie das Geräusch gehört und sowohl die Schallwellenform als auch die Magnetfeldwellenform gesehen haben, bewegen Sie die Abtastsonde etwa alle 1–2 m und überwachen Sie mehr als 2 Entladungszyklen an jedem Punkt. Bewegen Sie sich weiter vorwärts, bis das Geräusch oder die Wellenform nicht mehr zu hören oder zu sehen ist und der Zeitdifferenzwert von groß zu klein und dann wieder zu groß wechselt; gehen Sie dann zurück und orten Sie erneut. Beim erneuten Ortung erhöhen Sie den Schwellenwert, reduzieren Sie die Verstärkung und senken Sie die Lautstärke, finden Sie den Punkt, an dem Schall und Wellenform am größten sind, und den Punkt, an dem die Zeitdifferenz am kleinsten ist — die Übereinstimmung der beiden Punkte ist die Fehlerstelle.
Vorsichtsmaßnahmen & Häufige FehlerDer XHDD503C ist ein wegunterstütztes, akustisch-magnetisches Ortungsgerät für Netze, deren Kabelroute unsicher oder nicht dokumentiert ist. Er wurde für Teams entwickelt, die den Kabelweg bestätigen und dann den Fehler in derselben Aufgabe orten müssen — alte oder schlecht aufgezeichnete Netze, gemischte Erdkabel und Standorte, an denen die Zeichnungen und Routendaten unvollständig sind, so dass der Bediener eine Anzeige der Wegabweichung zusammen mit der akustisch-magnetischen Zeitdifferenz benötigt, um sich dem Punkt zu nähern.
F1. Was macht der XHDD503C?
Es ist ein Kabel Fehlerortungsgerät, das die akustisch-magnetische Synchronisationsmethode zur Bestimmung von Fehlerstellen in Stromkabeln verwendet. Ein elektronischer Überschlag wird von einem Stoßentladungsgenerator erzeugt und von der Sonde aufgenommen und verstärkt, und der Punkt wird im Grobmessbereich durch akustisches und visuelles Urteilsvermögen präzise lokalisiert, während gleichzeitig die akustisch-magnetische Zeitdifferenz erfasst wird.
F2. Für welche Fehler und Kabel ist es geeignet?
Es eignet sich für niederohmige, Kurzschluss-, Leerlauf- und Unterbrechungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln verschiedener Materialien, Querschnitte und Medien sowie für Hochohm-Leckage- und Hochohm-Überschlagfehler.
F3. Wie funktioniert die akustisch-magnetische Synchronisationsmethode?
Sie basiert auf der traditionellen akustischen Methode mit zusätzlicher Erfassung von elektromagnetischen Signalen. Das Entladungsgeräusch erreicht den Boden und wird von der Sonde erfasst, während die eingebaute Sonde das Magnetfeldsignal in Echtzeit empfängt. Da sich das Magnetfeld viel schneller ausbreitet als der Schall, wird die Entfernung zur Fehlerstelle aus der Zeitdifferenz zwischen den beiden Signalen bestimmt; der Punkt mit der kleinsten Zeitdifferenz liegt direkt über dem Fehler.
F4. Welche Genauigkeit und Arbeitsbedingungen sind zu erwarten?
Die akustisch-magnetische Ortungsgenauigkeit beträgt weniger als 0,1 m und die Wegidentifikationsgenauigkeit weniger als 0,5 m. Es wird mit 4 × 18650 Standard-Lithiumbatterien betrieben, mit mehr als 8 Stunden Standby, bei −25 °C bis 65 °C und relativer Luftfeuchtigkeit ≤ 90%, und die Sensoren sind bis IP65 wasserdicht.
F5. Was ist zu beachten und was ist im Lieferumfang enthalten?

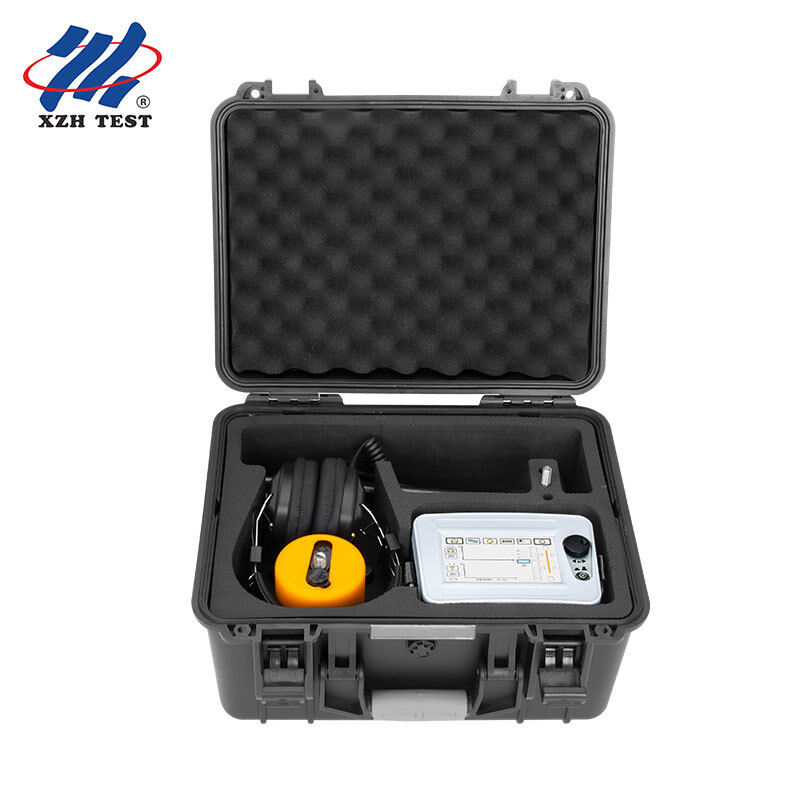

Laden Sie das Gerät auf, wenn die Akkuleistung unter 20 % liegt (ca. 4 Stunden für eine vollständige Aufladung); zerlegen Sie die Sonde oder das Gerät nicht; reinigen Sie das LCD nur mit einem halbfeuchten, fusselfreien Tuch; und vermeiden Sie es, den Sensor auf den Kabelkörper zu legen. Das Paket enthält den Kabel Fehlerortungsgerät, Kopfhörer, Sonde (mit Verbindungsstange, Sondenkopf und drei Krallen), 7-adrige Signalleitung, Ladegerät und einen multifunktionalen Blumen-Schlüssel, mit einem Jahr kostenloser Garantie und lebenslanger Wartung und technischem Service
