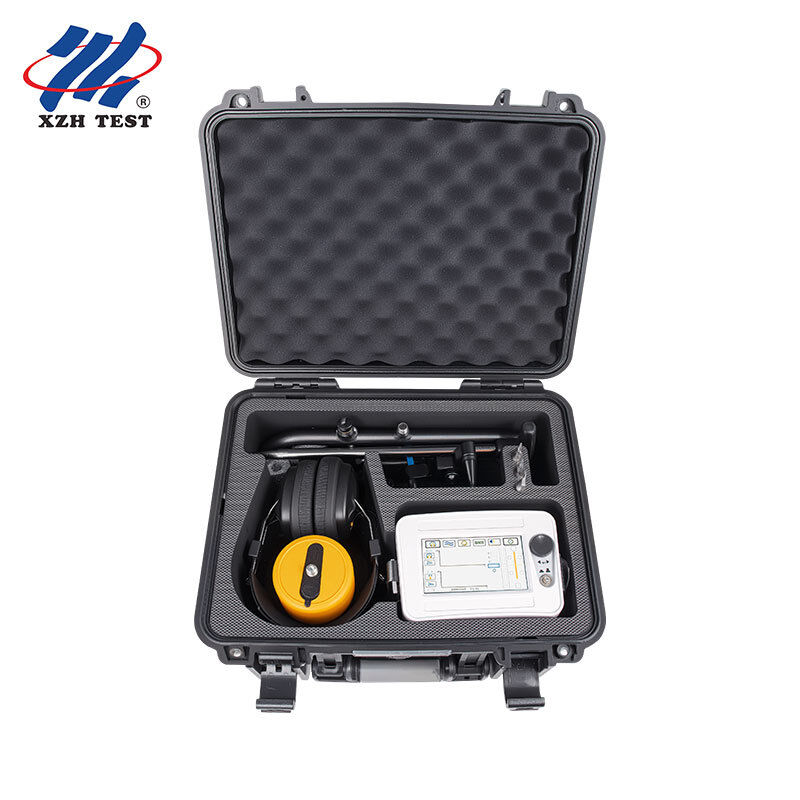

Kabel Fehlerortungsgerät | Akustisches Magnetisches Synchronisationsinstrument mit BNR IP65 Wasserdicht | XHDD503E

Kabel Fehlerortungsgerät | Akustisches Magnetisches Synchronisationsinstrument mit BNR IP65 Wasserdicht | XHDD503E

Produktdetails:
Herkunftsort: Xi'an, Shaanxi, China
Markenname: XZH TEST
Zertifizierung: CE/ISO
Modellnummer: XHDD503E
Ausführliche Information
Herkunftsort:
Xi'an, Shaanxi, China
Markenname:
XZH TEST
Zertifizierung:
CE/ISO
Modellnummer:
XHDD503E
Hervorheben:

High Light

Hervorheben:

BNR background noise reduction Cable Fault Locator

,

mute noise reduction TDR Cable Tester

,

magnetic measurement method Cable Fault Detector

Trading Information
Min Bestellmenge:
1Einheit
Preis:
Verhandlungsfähig
Verpackung Informationen:
Holzverpackung
Lieferzeit:
5-8 Werktage
Zahlungsbedingungen:
T/T
Versorgungsmaterial-Fähigkeit:
3000 Einheiten/Jahr
Produkt-Beschreibung
Produktübersicht

Der XHDD503E Kabel Fehlerortungsgerät nutzt die Prinzipien der Vibrationsaufnahme und der elektromagnetischen Induktion, um den genauen Ort eines Kabel Fehlers zu bestimmen. Der Fehlerpunkt wird mithilfe eines Hochspannungs-Impulsgenerators durch Überschlag entladen. Die durch die Überschlagentladung erzeugten Vibrationswellen, Schallwellen und elektromagnetischen Wellen werden von der Spezialsonde des Ortungsgeräts erfasst und vom Gerät verstärkt, verarbeitet, angezeigt und ausgegeben. Der Tester bestimmt dann den genauen Ort des Fehlerpunkts durch Hören und Sehen – und erfüllt damit die Aufgabe, den Kabel Fehlerpunkt „direkt über dem Kabel und im Bereich der Grobmodellierung“ genau zu lokalisieren.

Dieses Ortungsgerät eignet sich für niederohmige Kurzschluss-, Unterbrechungs- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln verschiedener Materialien, Querschnitte und Medien sowie für Hochohm-Leckage- und Hochohm-Überschlagfehler.

Hauptmerkmale
5-Zoll-Touchscreen, hochhelles LCD, das auch bei Sonnenlicht gut sichtbar ist
4 Testmodi: Standard, Erweitert, Rauschunterdrückung und Benutzerdefiniert
4 Ortungsfunktionen: Akustisch-magnetische Synchronisation, reiner Schall, reines Magnetfeld und Schrittspannung (A-Rahmen)
Ausgestattet mit BNR (Hintergrundrauschunterdrückung) und Stummschaltungsfunktion
Ausgestattet mit Anzeige für Pfadabweichung
Mehrschichtige physikalisch isolierte Signal-Sensoren, Wasserdichtigkeitsklasse IP65
Eingebaute Lithiumbatterie mit großer Kapazität und langer Standby-Zeit sowie ein Schnellladegerät
Klein und leicht, einfach zu bedienen, mit einer einfachen Mensch-Maschine-Schnittstelle
Technische Parameter
Artikel Spezifikation
Filterparameter Allpass: 100 Hz–1600 Hz; Tiefpass: 100 Hz–300 Hz; Hochpass: 160 Hz–1600 Hz; Bandpass: 200 Hz–600 Hz
Kanalregelung 8 Stufen für Schall, Magnetfeld und Spannung
Ausgangsverstärkung 16 Stufen (0–112 dB)
Ausgangsimpedanz 350 Ω
Akustisch-magnetische Ortungsgenauigkeit Weniger als 0,1 m
Schrittspannungs-Ortungsgenauigkeit Weniger als 0,5 m
Pfadidentifikationsgenauigkeit Weniger als 0,5 m
Stromversorgung 4 × 18650 Standard-Lithiumbatterien
Standby-Zeit Mehr als 8 Stunden
Umgebungstemperatur −25 °C bis 65 °C; relative Luftfeuchtigkeit ≤ 90%
Arbeitsprinzip Akustisch-magnetische Synchronisationsmethode

Basierend auf der traditionellen akustischen Ortungsmethode fügt diese Methode die Erkennung und Anwendung von elektromagnetischen Signalen hinzu. Wenn der Hochspannungsgenerator eine Impulsentladung am fehlerhaften Kabel durchführt, breitet sich der durch die Entladung am Fehlerpunkt erzeugte Schall über den Boden aus und wird von einer hochempfindlichen Sonde aufgenommen; nach der Verstärkung ist über Kopfhörer ein „Plopp“-Geräusch zu hören. Die eingebaute Sonde empfängt das Magnetfeldsignal in Echtzeit und bestimmt anhand des Prinzips, dass sich das Magnetfeld viel schneller ausbreitet als Schall, die Entfernung zum Fehlerpunkt, indem sie die Zeitdifferenz zwischen dem elektromagnetischen Signal und dem Schallsignal erfasst. Die Position des Sensors wird verschoben, um den Punkt mit der kleinsten akustisch-magnetischen Zeitdifferenz zu finden, und der genaue Fehlerort befindet sich direkt darunter.

Reine Schallmethode

Die reine Schallmethode wird hauptsächlich zur Messung von Hochohm- und Überschlagfehlern verwendet. Eine Hochspannungsquelle legt eine Impulsspannung an das fehlerhafte Kabel an, um einen Entladungsdurchschlag am Fehlerpunkt zu verursachen, und der während der Entladung entstehende Schall wird zur genauen Lokalisierung des Fehlers verwendet. Der akustische Vibrationssensor wandelt das akustische Signal in ein elektrisches Signal um, das verstärkt und gefiltert und schließlich über Kopfhörer wieder als Ton ausgegeben oder durch die Schallintensität angezeigt wird. Der Ort mit der größten Schallintensität ist der Fehlerpunkt.

Reine Magnetfeldmethode

Die reine Magnetfeldmethode kann den Kabelweg und den genauen Ort des Fehlerpunkts bestimmen. Eine Hochspannungsquelle legt eine Impulsspannung an das fehlerhafte Kabel an, eine Induktionsspule nimmt das Impulssignal auf, und eine Abweichung vom Kabel wird anhand der Eigenschaften des Impulssignals beurteilt. Wenn sich die Eigenschaften der aufgenommenen Impulssignale ändern, wird der Punkt als Fehlerpunkt bestimmt.

Spannungsmethode (A-Rahmen-Methode)

Bei einem Erdschluss in einem Erdkabel wird die Potenzialdifferenzmethode zur Lokalisierung des Fehlerpunkts verwendet. Eine Prüfspannung wird zwischen dem Prüfpunkt des fehlerhaften Kabels und der Erde angelegt, wodurch ein verteiltes elektrisches Feld entsteht, das konzentrisch zum Eintrittspunkt um den Eintrittspunkt des Kabels liegt. Zwischen Punkten mit gleichem Radius besteht keine Potenzialdifferenz, aber zwischen Punkten mit unterschiedlichem Radius (Punkte A und B) besteht eine Potenzialdifferenz. Die beiden Punkte werden allmählich näher an den Mittelpunkt gebracht; wenn sich der Fehlerpunkt genau zwischen den Punkten A und B befindet, wird die Potenzialdifferenz Null, und wenn sich die Punkte über den Fehlerpunkt hinaus bewegen, kehrt sich die Polarität um – so kann der Erdungspunkt durch Hin- und Herbewegen genau bestimmt werden.

Bedienoberfläche & Einstellungen

Das Gerät wird über den Touchscreen oder die Ein-Knopf-Einstellung bedient. Die Bedienoberfläche umfasst einen Wellenformanzeigebereich (Magnetfeld- und Audio-Wellenform) und einen Parameter-Einstellbereich.

Schallverstärkung (1–8 Gänge) und Schalltrigger (0–99 Stufen)
Magnetfeldverstärkung (1–8 Gänge) und Magnetfeldtrigger (0–99 Gänge)
Auswahl der Arbeitsmethode und Auswahl des Arbeitsmodus
Filtermodus: Allpass, Hochpass, Tiefpass und Bandpassfilterung
Stummschaltungseinstellung; BNR (digitale Hintergrundrauschunterdrückung) Einstellung
Lautstärkeeinstellung (0–16 Stufen)
Pfadanzeige, Schallintensität, elektromagnetisches Signal, Magnetfeldstärke, Sondenanzeige, vier Sätze akustisch-magnetischer Zeitdifferenzdaten (ms) und Anzeige der Akkuleistung

Der Schallkanalfilter hat eine werkseitig voreingestellte Bandbreite von 100 Hz–1600 Hz. Für verschiedene Standorte können geeignete Filterparameter ausgewählt werden – zum Beispiel auf hartem Belag in der Nähe des Fehlerpunkts erhält der Hochpassfilter den hochfrequenten Impulsentladungston am besten, während weiter entfernt oder auf weichem Boden oder Sand der Tiefpassfilter geeignet ist. Die Bandpassfilterung ist ein Kompromiss zwischen beiden.

Anwendungshinweise Arbeiten mit dem Hochspannungs-Impulsgenerator

Der Pinpointer wird zusammen mit einem Hochspannungs-Impulsgeneratorsystem verwendet, das in einem periodischen Entladungszustand arbeitet. Die Verdrahtungsmethoden umfassen die Phase-zu-Armierung-Methode (bevorzugt bei Beschädigung der Phasen-zu-Erde-Isolierung, da die Dämpfung des Entladungstons gering ist), die Phase-zu-Phase-Methode (bei einem einfachen Phasen-zu-Phase-Fehler ohne kombinierte Erdung) und die Verdrahtungsmethode für einen einfachen Trennungsfehler.

Auswahl des Ortungsbereichs

Vor der Ortung sollte der Kabelweg zuerst geklärt werden; wenn Zeichnungen und Daten unvollständig sind, sollte eine Wegerkennung durchgeführt und Markierungen angebracht werden. Basierend auf den Messergebnissen der Entfernungsmessung und unter Berücksichtigung des Kabelkopfplattenrands und des Geländes wird der Fehlerpunkt grob bestimmt, im Allgemeinen innerhalb (Entfernungsmesswert ± 50 m). Die Ortung beginnt, nachdem der Fehlerpunkt durchdrungen wurde.

Ortungsschritte
Reiner Schallmodus: Schließen Sie den Sensor und die Kopfhörer an, legen Sie den Sensor flach auf den Boden direkt über dem Kabel und bewegen Sie ihn in Intervallen von etwa 0,5–2 m; der lauteste Punkt ist der Fehlerpunkt.
Reine Magnetfeldmethode: Bewegen Sie den Sensor entlang des Weges und halten Sie ihn immer auf der linken oder rechten Seite; nach dem Überqueren des Fehlerpunkts kehrt sich die Pfadanzeige um, und der Umkehrpunkt ist der Fehlerpunkt.
Akustisch-magnetische Synchronisation (Standard-/Benutzermodus): Suchen Sie die Nähe des Fehlerpunkts, messen Sie dann die akustisch-magnetische Verzögerung in kleinen Intervallen, bis der kleinste Verzögerungswert gefunden ist; der Fehlerpunkt befindet sich direkt darunter, mit einem Fehler von weniger als 0,2 m.
Spannungsmodus (A-Rahmen-Methode, nur wenn der Leiter totgeerdet ist): Stecken Sie den A-Rahmen in den Boden, bewegen Sie ihn in Richtung des roten oder grünen Pfeils, und wenn das Histogramm relativ groß ist und sich Rot und Grün umkehren, ist dies der Fehlerpunkt.
Vorsichtsmaßnahmen & Häufige Fehler
Wenn die Akkuleistung unter 20 % liegt, zeigt die Schnittstelle ein Blitzsymbol an und das Gerät muss aufgeladen werden; ein vollständig entladener Akku benötigt etwa 4 Stunden zum vollständigen Aufladen. Das rote Licht des Ladegeräts bedeutet, dass geladen wird, und das grüne Licht bedeutet, dass der Ladevorgang abgeschlossen ist.
Die Sonde ist eine empfindliche Komponente und darf nicht demontiert werden.
Wenn das Gerät ausfällt, senden Sie es zur Reparatur an den Originalhersteller; demontieren Sie es nicht eigenmächtig.
Verwenden Sie keine korrosiven Lösungsmittel (wie chemische Lösungsmittel oder Alkohol) zum Abwischen des LCD; verwenden Sie ein halbfeuchtes, fusselfreies Tuch, das in warmes Wasser getaucht wurde, und anschließend ein trockenes Mikrofasertuch.
Versuchen Sie, den Sensor beim Ortungsvorgang nicht auf den Kabelkörper zu legen, da ein schwaches Knackgeräusch an jeder Stelle des Kabels eine elektrische Spannungserschütterung darstellt und nicht zur Ortung verwendet werden kann.
Wenn kein Magnetfeldsignal gemessen werden kann, überprüfen Sie die Akkuleistung, die Einstellung der Magnetfeldkanalverstärkung, das Kabel zwischen Host und Sonde und schalten Sie die Wellenformanzeige ein.
Wenn beim Fixieren oder Klopfen der Sonde kein Ton aus den Kopfhörern kommt, überprüfen Sie die Akkuleistung, die Einstellung der Schallkanalverstärkung und das Kabel zwischen Host und Sonde.

Hinweis: Die A-Rahmen-Methode kann nur verwendet werden, wenn der Leiter mit der Erde verbunden ist (totgeerdet).

Für wen es ist

Der XHDD503E ist ein Ortungsgerät für den letzten, genauen Schritt, nachdem ein Fehler bereits grob lokalisiert wurde. Er wurde für Teams entwickelt, die ihn mit einem Hochspannungs-Impulsgenerator kombinieren und den Fehlerpunkt präzise auf hartem Untergrund, in Umgebungen mit hohem Umgebungsgeräuschpegel lokalisieren müssen – unter Beton und Asphalt, entlang belebter Straßen und bei Hochohm- oder Überschlagfehlern –, wo eine einfache akustische Hörprüfung leicht im Lärm untergeht.

Teams zur Fehlerortung von Stromkabeln, die die ungefähre Fehlerzone bereits von einem Vorortungsgerät kennen und nun eine genaue Ortung benötigen.
Wartungsteams für Verteilungsnetze und Straßenbeleuchtung, die Fehler an Erdkabeln unter hartem Belag orten.
Spezialisten für Hochfrequenz-Koaxialkabel und Erdkabel, die mit verschiedenen Materialien, Querschnitten und Medien arbeiten.
Teams, die sich mit Hochohm-Leckage- und Hochohm-Überschlagfehlern befassen, die allein durch Schall schwer zu bestätigen sind.
Außendienstteams, die in der Nähe von aktivem Verkehr und anderen Lärmquellen arbeiten und sich auf Hintergrundrauschunterdrückung (BNR) und akustisch-magnetische Zeitdifferenz verlassen, um die Entscheidung mit Zuversicht zu treffen.
FAQ

F1. Was macht der XHDD503E?
Es ist ein Kabel Fehlerortungsgerät, das Vibrationsaufnahme und elektromagnetische Induktion nutzt, um den genauen Ort eines Kabel Fehlerpunkts zu bestimmen. In Verbindung mit einem Hochspannungs-Impulsgenerator erfasst es die Vibrationen, Schall- und elektromagnetischen Wellen, die durch die Überschlagentladung am Fehlerpunkt entstehen, und ermöglicht dem Bediener, den Punkt durch Hören und Sehen genau zu lokalisieren, direkt über dem Kabel und im Bereich der Grobmodellierung.

F2. Für welche Fehler und Kabel ist er geeignet?
Er eignet sich für niederohmige Kurzschluss-, Unterbrechungs- und Trennungsfehler von Stromkabeln, Hochfrequenz-Koaxialkabeln, Straßenbeleuchtungskabeln und Erdkabeln verschiedener Materialien, Querschnitte und Medien sowie für Hochohm-Leckage- und Hochohm-Überschlagfehler. Die A-Rahmen-Methode (Schrittspannungsmethode) kann nur verwendet werden, wenn der Leiter totgeerdet ist.

F3. Welche Ortungsmethoden bietet er?
Er bietet vier: akustisch-magnetische Synchronisation, reiner Schall, reines Magnetfeld und die Spannungsmethode (A-Rahmen / Schrittspannung). Die akustisch-magnetische Synchronisation fügt der traditionellen akustischen Methode die Erkennung von elektromagnetischen Signalen hinzu und bestimmt die Entfernung anhand der Zeitdifferenz zwischen dem elektromagnetischen und dem Schallsignal.

F4. Welche Genauigkeit und Arbeitsbedingungen sind zu erwarten?
Die akustisch-magnetische Ortungsgenauigkeit beträgt weniger als 0,1 m, die Schrittspannungs-Ortungsgenauigkeit weniger als 0,5 m und die Pfadidentifikationsgenauigkeit weniger als 0,5 m. Er wird mit 4 × 18650 Lithiumbatterien betrieben, mit mehr als 8 Stunden Standby, bei −25 °C bis 65 °C und einer relativen Luftfeuchtigkeit von ≤ 90 %, und die Sensoren sind bis IP65 wasserdicht.

F5. Was ist zu beachten und was ist im Lieferumfang enthalten?
Laden Sie das Gerät auf, wenn die Akkuleistung unter 20 % liegt (ca. 4 Stunden für eine vollständige Aufladung); zerlegen Sie die Sonde oder das Gerät nicht; reinigen Sie das LCD nur mit einem halbfeuchten, fusselfreien Tuch; und vermeiden Sie es, den Sensor auf den Kabelkörper zu legen. Das Paket enthält den Kabel Fehlerortungsgerät, Kopfhörer, Sonde (mit Verbindungsstange, Sondenkopf und drei Krallen), 7-adrige Signalleitung, Ladegerät, A-Rahmen (mit A-Rahmen-Kabel), 2 Erdspieße und einen multifunktionalen Blumen-Schlüssel, mit einem Jahr kostenloser Garantie und lebenslanger Wartung und technischem Service.
