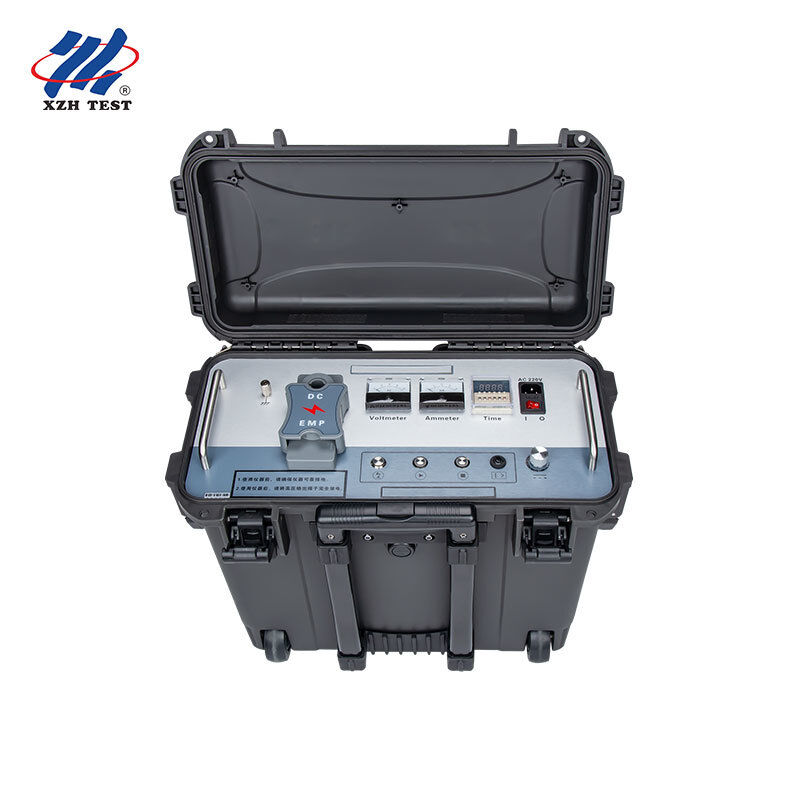

Geschützter Überspannungsgenerator mit dreifachem Selbstschutz 12 µF 864 J für LV MV-Kabelstörungsmonteure| XHHV512-12L

Der XHHV512-12L ist speziell für Organisationen konzipiert, bei denen die Sicherheit des Bedieners und der Schutz der Ausrüstung nicht verhandelbare Anforderungen sind – Energieversorger mit strengen Sicherheitsprotokollen, Prüfauftragnehmer, deren Techniker täglich auf unbekannten Baustellen arbeiten, und Industrieanlagen, in denen Kabel Fehlerortung in der Nähe kritischer Produktionsanlagen stattfindet, die keine Kollateralschäden durch Fehlfunktionen der Prüfausrüstung tolerieren können.

Die Feldprüfung von Kabeln auf Fehler ist von Natur aus ein risikoreicher Vorgang. Ein Kabelüberschlag kann transiente Überspannungen induzieren, die in die Prüfausrüstung zurückspeisen. Ein anhaltender Hochwiderstandsfehler kann einen anhaltenden Überstrom ziehen. Kontinuierliches Impulszyklieren an einem heißen Tag kann interne Komponenten über ihre thermischen Grenzen hinaus belasten. Die meisten Stoßgeneratoren verlassen sich auf eine einzelne Sicherung zum Schutz – der XHHV512-12L setzt drei unabhängige, automatische Schutzschaltungen ein, die Ausgangsstrom, Ausgangsspannung und Innentemperatur gleichzeitig überwachen.

Eine einzigartige Fähigkeit, die den XHHV512-12L von weniger robusten Instrumenten unterscheidet, ist sein starker Kurzschlussschutz, der einen direkten Kurzschlussbetrieb zur Erde ermöglicht. Bei der Kabel Fehlerortung treten Szenarien auf, in denen der Fehlerpfad eine Impedanz nahe Null aufweist – effektiv ein Kurzschluss. Viele Stoßgeneratoren lösen unter diesen Bedingungen aus oder werden beschädigt. Der XHHV512-12L ist so konstruiert, dass er direkte Ausgangs-zu-Erde-Kurzschlüsse ohne Beschädigung toleriert, was den Bedienern das Vertrauen gibt, aggressiv zu testen, wenn die Fehlerbedingungen dies erfordern.

Der XHHV512-12L ist mit doppelten 1,5-Klassen-Analog-Zeigerinstrumenten (Strom und Spannung) ausgestattet, die während des Impulsentladungsprozesses eine klare, intuitive Echtzeit-visuelle Rückmeldung geben – ein entscheidender Vorteil, den digitale Anzeigen bei transienten Hochspannungsereignissen nicht bieten können:

• Strommessgerät: Zeigt den Echtzeit-HV-Strom während der Impulsentladung an – das Ablenkungsmuster der Nadel zeigt an, ob der Fehler vollständig entladen ist oder zusätzliche Impulszyklen benötigt
• Spannungsmessgerät: Zeigt die Kondensatorladespannung in Echtzeit an – die fallende Nadel während des Impulses bestätigt die Energieübertragung zum Fehlerpunkt mit intuitiver visueller Klarheit
• 1,5-Klassen-Genauigkeit: Erfüllt industrielle Messstandards – ausreichende Präzision für die Fehlerortung im Feld ohne die Zerbrechlichkeit und Kosten der Labor-Digitalmetrologie
• Rückmeldung über Entladungsvollendung: Das Zurückkehren der Messgerätenadel auf Null liefert eine sofortige, eindeutige Bestätigung, dass die gespeicherte Energie vollständig abgegeben wurde – keine Interpretation digitaler Anzeigen oder LED-Anzeigen erforderlich

Der XHHV512-12L integriert eine Ladeschaltung und eine Entladeschaltung in einem einzigen kompakten Gehäuse. Die Ladeschaltung tastet die HV-Kabelspannung ab und leitet sie an eine Spannungsregelungssteuerung weiter – so wird sichergestellt, dass sich der Energiespeicherkondensator auf die präzise vom Bediener gewählte Spannungsebene auflädt. Die Entladeschaltung, die durch den Impulsmechanismus ausgelöst wird, leitet gespeicherte Energie vom 12µF Kondensator über die Hochspannungsentladungskugel zum Ausgangsanschluss – und liefert einen schnell ansteigenden DC-Impuls, der sowohl den akustischen Knall als auch die elektromagnetische Transiente erzeugt, die für die Fehler-Vorortung und -Lokalisierung erforderlich sind.

Diese integrierte Architektur eliminiert die Verbindungskabel, separaten Kondensatorbänke und externen Kugelstrecken, die bei herkömmlichen komponentenbasierten Aufbauten erforderlich sind – reduziert die Komplexität des Aufbaus, minimiert Fehlerquellen an Verbindungspunkten und ermöglicht es einem einzelnen Bediener, das gesamte System aufzubauen und zu bedienen.
